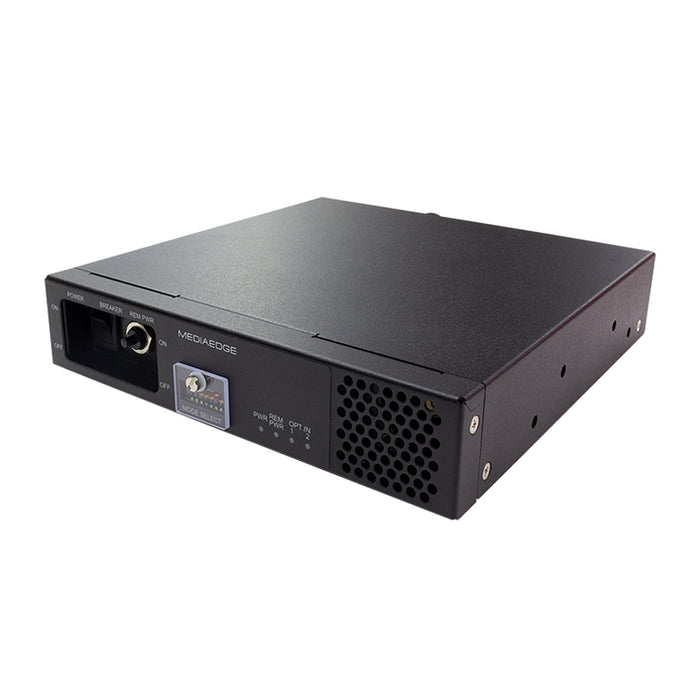

MEDIAEDGE ME-BXC-BU100 伝送装置 ベースユニット

MEDIAEDGE ME-BXC-BU100 伝送装置 ベースユニット

元の価格 ¥1,078,000 - 元の価格 ¥1,078,000
元の価格
¥1,078,000
¥1,078,000 - ¥1,078,000
現在の価格 ¥1,078,000
(税込)

ポイント還元(1%)

お取り寄せ
在庫:0
管理番号:N_1150501
新規登録後、すぐ使えるクーポンをアプリで配布中

MEDIAEDGE ME-BXC-BU100 伝送装置 ベースユニットの商品説明

QDCAMにも対応した光伝送装置です。本ベース・ユニットME-BXC-BU100/100Tは、カムサイト・ユニットME-BXC-CU100/100Tと共に使用し、光カメラケーブルを介して信号伝送をいたします。QDCAMと組み合わせて使用することで、ケーブル長の差による撮像タイミングのずれをなくした伝送が可能になります。汎用光伝送装置としてもお使いいただけます。

SMPTE の光カメラケーブルを使用した光伝送システム

スタジアムやアリーナなどでのスポーツ中継が可能です。

ベース・ユニット ⇐ カムサイト・ユニット

・基準同期信号(B.B.または3値シンク)
・カメラ制御信号(RS-422通信)
・雲台制御信号(RS-232C通信)
・タリー信号



ベース・ユニット ⇒ カムサイト・ユニット

・非圧縮4:2:2 10bit 映像信号
  ・カメラ ステータス信号(RS-422通信)
  ・雲台ステータス信号(RS-232C通信)

新しい同期システム

複数カメラの露光タイミングを同期させます。これにより多視点映像やスポーツ判定用複数カメラの映像が最適 化されます。(日本特許 第6635635号)

カメラへの給電機能

コミュニケーションケーブルを介してQDCAMへ給電が可能です。(最大13W)

仕様

ケーブル

SMPTE 311M カメラケーブル (SMPTE 304 コネクタ)

ケーブル長

最大 500m (カメラケーブルを介してカムサイト・ユニットへ給電時)
最大 2000m (カムサイト・ユニットへローカルで給電時)

光信号出力

波長 1310nm  光レベル -9~-3 dBm
クラス1レーザー製品

光信号許容損失

7dB以上

カメラ制御信号

RS-422通信 ボーレート115,200bps

外部機器制御信号

RS-232C通信 ボーレート115,200bps以下

カメラ側給電出力

DC48V 最大0.8A

消費電力

17W(カメラ側給電・リモコン給電電力を除く)
最大60W(カメラ側給電・リモコン給電電力を含む

動作温度

0℃~+40℃

動作湿度

30%~90%(結露なきこと)

質量

1.60kg

寸法

200mm(W) x 200mm(D) x 42mm(H) (突起部を除く)
