商品説明

【主な特長】
フレームシンクロナイザーを内蔵しており、SDI出力信号をリファレンス信号に同期させることができます。 HDMIのエンベデッド音声8chまたはAES/EBU 2chをSDI信号にエンベデッド音声として重畳できます。

■フレームシンクロナイザーを内蔵しており、SDI出力信号をリファレンス信号に同期させることが可能
■AES/EBU入出力(BNC 75Ω)を1系統装備
■HDMI入力部にケーブルイコライザーを搭載しており、最大30mまでのケーブル長を補償 ※1
■HDMI/DVI変換コネクターを使用することで、DVI信号も入力可能 ※2 ※3
■720p60/59.94/50から1080p・1080i60/59.94/50へ画角変換が可能
■P/I変換機能で、1080p60/59.94/50の入力を1080i60/59.94/50で出力可能 ※4
■簡易フレームレート変換機能で、60Hz⇔59.94Hz、30Hz⇔29.97Hz、24Hz⇔23.98Hzの相互変換が可能
■HDMIエンベデッド音声8ch、AES/EBU2ch、内蔵400HzSin、内蔵1000HzSin、ミュートからチャンネルを任意に選択し、SDIエンベデッド音声出力に8ch重畳可能 ※5
■音声ソースごとに、レベル調整(-30.0~+20.0dB)が可能
■ゲンロックポジション調整機能により、任意の映像出力位相が可能

※1 使用するHDMIケーブルの特性など、条件によっては30mに満たない場合もございます。
※2 HDCPは未対応です。HDCP対応のグラフィックボード、DVDプレーヤー、Blu-rayレコーダーなど使用できない機器がございます。
※3 HDCP対応の有無については、それぞれのメーカーにお問い合わせ下さい。
※4 525p、625p、VGA入力時は自動的に525i、625iで出力されます。
※5 ドルビーデコーダーは内蔵しておりません。リニアPCMのみ対応しております。

システム例


システム例

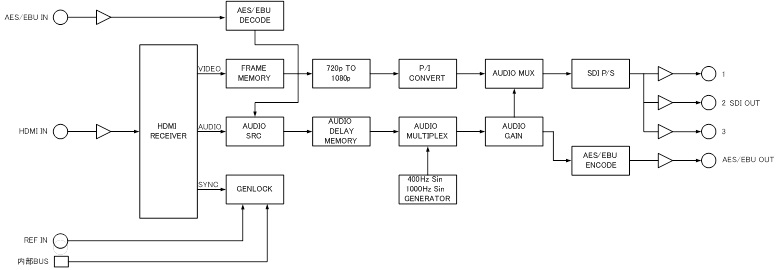

ブロック図


ブロック図

仕様

定格

■入力信号
・HDMI IN HDMI 1.4a準拠 タイプAコネクター 1系統 ※
 ※Deep Color、xvYCC、sYCC601、AdobeRGB、AdobeYCC601、3Dには対応しておりません。
・REF IN BBS、0.43Vp-p/75Ωまたは3値SYNC、0.6Vp-p/75Ω BNC 1系統※1 ※2
 ※1 3値SYNCとBBSは自動切り替え
 ※2 1080p60/59.94/50の3値SYNCには対応しておりません。
・AES/EBU IN SMPTE 276M準拠、100mV-1.1Vp-p/75Ω、BNC 1系統

■出力信号
・SDI OUT SMPTE 424M/292M/259M-C準拠、0.8Vp-p±10%/75Ω、BNC 1系統
・AES/EBU OUT SMPTE 276M準拠、1.0Vp-p±10%/75Ω、BNC 1系統

■映像フォーマット
・入力 1080p60/59.94/50/30/29.97/25/24/24sF/23.98/23.98sF、1080i60/59.94/50、720p60/59.94/50、525i、525p、625i、625p、VGA(640x480)60/59.94 ※
 ※HDCPには対応しておりません。入力フォーマット525i/30、525p、625p、VGAはLINE LOCKに対応しておりません。
・出力 1080p60/59.94/50(LEVEL-A)、1080p30/29.97/25/24/24sF/23.98/23.98sF、1080i60/59.94/50、720p60/59.94/50、525i、625i

■音声フォーマット
・HDMIエンベデッド入力 非圧縮リニアPCM 32kHz・44.1kHz・48kHz/16-24bit
・AES/EBU入力 非圧縮リニアPCM 32kHz・44.1kHz・48kHz/16-24bit
・SDIエンベデッド出力 非圧縮リニアPCM 48kHz/24bit(3G/HD)・20bit(SD)
・AES/EBU出力 非圧縮リニアPCM 48kHz/24bit

■出力位相調整範囲
・縦(V) 3G/HD:±600、
 SD:±350(調整ステップ 1ライン)
・横(H) 3G/HD:±1500(調整ステップ 1ドット)
 SD:±1000(調整ステップ 0.5ドット)

■質量
 350g(コネクターモジュール含む)

■動作温度
 0-40℃

■動作湿度
 20-80% RH(ただし結露なき事)

■消費電力
 9VA(5V,1.8A)

入力特性

■HDMI IN
・分解能 RGB 4:4:4 8bit、Y/Cb/Cr 4:4:4 8bit、Y/Cb/Cr 4:2:2 8bit
・サンプリング周波数 25MHz-148.5MHz

■AES/EBU IN
・分解能 16-24bit
・サンプリング周波数 32kHz/44.1kHz/48kHz

出力特性

■SDI OUT
・分解能
 10bit
 ※HDMI INの分解能が8bitなので、実質的には8bitになります。
・サンプリング周波数
 3G:148.5MHz 148.35MHz、
 HD:74.25MHz 74.17MHz、
 SD:13.5MHz
・信号振幅
 0.8Vp-p±10%/75Ω
・反射減衰量
 5MHz-1.485GHz、15dB以上 1.485GHz-2.97GHz、10dB以上
・立ち上がり/立ち下がり時間
 3G:135ps以下(20%-80%間)
 HD:270ps以下(20%-80%間)
 SD:0.4ns-1.5ns(20%-80%間)
・オーバーシュート
 10%以下
・DCオフセット
 ±500mV以内
・ジッター特性
 アライメント 0.2UI以下
 タイミング 3G:2.0UI、
       HD:1.0UI、
       SD:0.2UI以下

■AES/EBU OUT
・分解能
 24bit
・サンプリング周波数
 48kHz
