VIDEOTRON SG-70U 12G対応シグナルジェネレーター
VIDEOTRON SG-70U 12G対応シグナルジェネレーターの商品説明
12G-SDI、6G-SDI、3G-SDI、HD-SDI、SD-SDIに対応した信号発生器
カラーバー信号、ランプ信号などの映像テスト信号と、PICTURE(静止画)を発生させることができます。 また任意のIDキャラクターの表示ができ、IDキャラクターの点滅やプレートの表示、ポジションを設定することができます。 エンベデッドオーディオは全16CH(3G Level-B時は32CH)あり、個別に1kHzまたは400Hzの設定とゲインの調整ができます。 同期信号は2系統あり、個別にアナログBBS、3値SYNCの設定やタイミング調整ができます。【主な特長】
■映像出力信号は12G-SDI(Type1)、6G-SDI(Type2)、3G-SDI(Level-A、Level-B)、HD-SDI、SD-SDIに対応
■出力画像は、FULL FIELD COLOR BAR 100%、SMPTEカラーバー(SDのみ)、ARIBカラーバー(4K、3G、HD)、ランプ、チェックフィールド(3G(Level-A)、HD、SD)、 単色信号(色は設定可能)、PICTURE(静止画)、ARIB STD-B72 HLGカラーバーから選択可能 ※1
■同期信号はアナログBBS、3値SYNCに対応
■LTC信号を入力し、タイムコードパケット(SMPTE RP188)を重畳可能。LTC信号はLTC入力の他に、Vbus筐体からのネットワーク時刻の重畳、手動設定した時刻の重畳も可能。Vbus筐体からのネットワーク時刻、手動設定した時刻はLTC信号として出力することも可能
■48kHzワードクロックの生成が可能 ※2
■PICTURE(静止画)の4パターンをカラーバーにスーパーインポーズさせることが可能
■PICTURE(静止画)をFILL/KEYとして出力することが可能 ※3
■KEY出力に設定した場合にKEYレベルの調整が可能
■エンベデッドオーディオは24bit 48kHzに対応し4CHごとにON/OFFすることが可能
■出力映像に英数字のIDキャラクターを32字までスーパーすることが可能 ※4
■GPI制御でIDキャラクターのスーパーON/OFFとフォーマットの切り替えが可能
■リファレンス信号を、内部バス経由で同一筐体内の他のモジュールへ分配することが可能 ※5
■メニューで4K-SLモード、4K-QLモード、標準モードを切り替え
※1 ARIB STD-B72 HLGカラーバーは、フォーマットが525i、625i、720p60/59.94/50の場合は出力されません。
※2 ワードクロックの信号レベルは「1Vp-p/75Ω終端時」と「TTLレベル」を基板上のディップスイッチで切り替えることができます。
※3 4Kモードでの使用時はFILL/KEYどちらかの出力となります。
※4 4Kモードでの使用時はIDキャラクターをスーパーできません。
※5 同一筐体内にコントローラー系モジュールやREF MASTERモードのモジュールが存在する場合、この機能は使用できません。
システム例

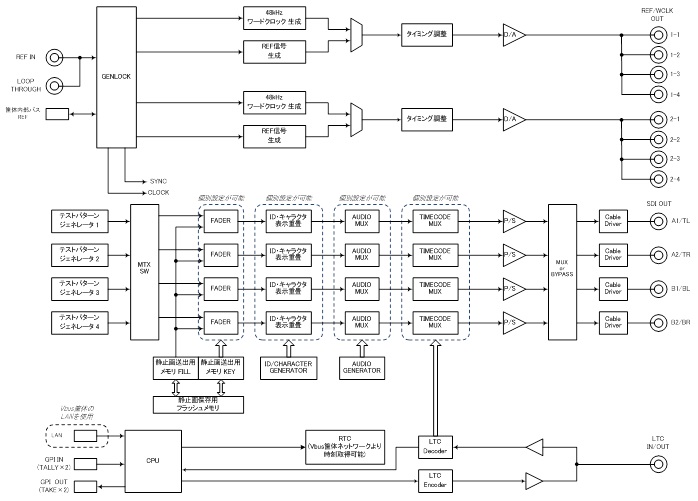

ブロック図
仕様
入力信号
■REF IN
BBS : 0.43Vp-p/75Ω
■LTC IN
3値SYNC : 0.6Vp-p/75Ω、BNC 1系統(ブリッジ可)
SMPTE-12M(シングルエンド)/1kΩ以上 BNC1系統、1入力(LTC OUTと共用)
出力信号
■REF OUT 1、2
BBS : 0.43Vp-p/75Ω
3値SYNC : 0.6Vp-p/75Ω、
WCLK : 1.0Vp-p(AESレベル・75Ωインピーダンス時)または5Vp-p(TTLレベル) BNC 各4系統
■SDI OUT A1、A2、B1、B2
SMPTE2082-1/424M/292M-A/259M-C準拠、0.8Vp-p±10%/75Ω、BNC 各1系統
■LOOP THROUGH
BBS : 0.43Vp-p/75Ω
3値SYNC : 0.6Vp-p/75Ω、BNC 1系統
(REF INのループスルー出力)
■LTC OUT
LTC : SMPTE-12M(シングルエンド)/50Ω未満2.0Vp-p
BNC1系統、1出力(LTC INと共用)
映像フォーマット
■4K-SL
2160p60/59.94/50 (Type1)
2160p30/29.97/25/24/23.98 (Type2)
■4K-QL
2160p60/59.94/50 (Level-A/Level-B)
2160p30/30sF/29.97/29.97sF/25/25sF/24/24sF/23.98/23.98sF
■3G
1080p60/59.94/50 (Level-A/Level-B)
■HD
1080i60/59.94/50 720p60/59.94/50
1080p30/30sF/29.97/29.97sF/25/25sF/24/24sF/23.98/23.98sF
■SD
525i、625i
外部 I/F
GPI:
HR10A-7R-6S 1系統
接点入力×2、出力×2
※1 TTL信号で制御する際は、吸い込み電流が12mAまで耐えられるデバイスで駆動してください。
※2 接点の絶対最大定格は60V、300mAです。外部抵抗で電流を300mA以下に制限してください。
質量
0.65kg(コネクターモジュールを含む)
動作温度
0-40℃
動作湿度
20-80%RH(ただし結露なき事)
消費電力
20VA (5V,4A)
出力特性
■VIDEO
・分解能
10bit
・サンプリング周波数
4K-SL(12G) : 594 / 593.4MHz
4K-SL(6G) : 297 / 296.7MHz
4K-QL、3G : 148.5 / 148.35MHz
HD : 74.25/74.18MHz
SD : 13.5MHz
・信号振幅
0.8Vp-p±10%/75Ω
・反射減衰量
4K-SL(12G) : 5MHz-1.485GHz、15dB以上
1.485GHz-2.97GHz、10dB以上
2.97GHz-5.94GHz、7dB以上
5.94 GHz-11.88GHz、4dB以上
4K-SL(6G) : 5MHz-1.485GHz、15dB以上
1.485GHz-2.97GHz、10dB以上
2.97GHz-5.94GHz、7dB以上
4K-QL, 3G: 5MHz-742.5MHz、15dB以上
742.5MHz-2.97GHz、10dB以上
HD : 5MHz-742.5MHz、15dB以上
742.5MHz-1.485GHz、10dB以上
SD : 5MHz-270MHz、15dB以上
・立ち上がり/立ち下がり時間
4K-SL(12G) : 45ps以下 (20%-80%間)
4K-SL(6G) : 80ps以下 (20%-80%間)
4K-QL,3G : 135ps以下 (20%-80%間)
HD : 270ps以下 (20%-80%間)
SD : 0.4ns-1.5ns (20%-80%間)
・オーバーシュート
10%以下
・DCオフセット
0V±0.5V
・ジッター特性
アライメント
4K-SL(12G) : 0.3UI以下
4K-SL(6G) : 0.3UI以下
4K-QL、3G : 0.3UI以下
HD、SD : 0.2UI以下
タイミング
4K-SL(12G) : 8.0UI以下
4K-SL(6G) : 2.0UI以下
4K-QL、3G : 2.0UI以下
HD : 1.0UI以下
SD : 0.2UI以下
■AUDIO
・分解能
4K-SL、4K-QL、3G、HD : 24bit
SD : 20bit
・サンプリング周波数
48kHz
・トーン周波数
1kHz、400Hz、MUTE
・音声レベル
-50dBFs-0dBFs、1dBFsステップ
・チャンネル数
16CH(4K-SL、4K-QL Level-A、3G Level-A)
32CH(4K-QL Level-B, 3G Level-B)
16CH(HD)
16CH(SD)
■LTC
・信号振幅
2.0Vp-p/50Ω未満
・精度
±1秒以内/1日
■基本周波数安定度
27.000000MHz±3ppm/0-40℃以内
