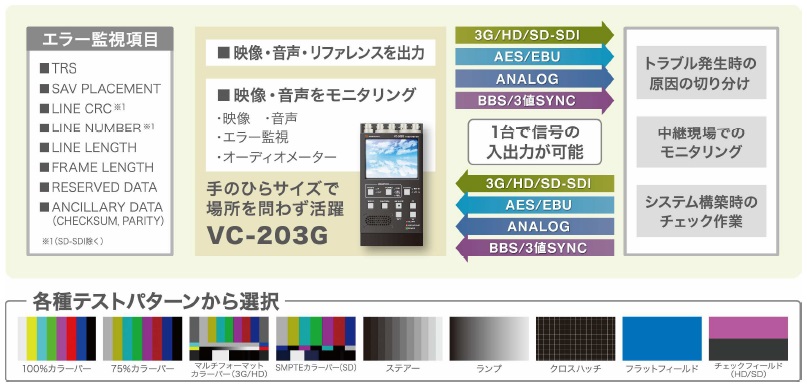

入力信号
■SDI IN
SMPTE 424M/292M/259M-C準拠 0.8Vp-p/75Ω BNC 1系統
■REF IN
SMPTE 274M/SMPTE 170M/ITU-R BT.470-6準拠 BNC 1系統
BBS 0.43Vp-p/75Ω(NTSC) 0.45Vp-p/75Ω(PAL)
3値SYNC 0.6Vp-p/75Ω
■AES/EBU IN
AES3id準拠 1.0Vp-p/75Ω BNC 1系統
■ANALOG AUDIO IN
600Ω/HIGH(>20kΩ) XLR(f)※ 1系統
※VC-203G-JのANALOG AUDIO INPUT はXLR(m)、ANALOG AUDIO OUTPUTは XLR(f)になります。
出力信号
■SDI OUT
SMPTE 424M/292M/259M-C準拠 0.8Vp-p±10%/75Ω BNC 1系統
■REF OUT
SMPTE 274M/SMPTE 170M/ITU-R BT.470-6準拠 BNC 1系統
BBS 0.43Vp-p±10%/75Ω(NTSC) 0.45Vp-p±10%/75Ω(PAL)
3値SYNC 0.6Vp-p±10%/75Ω
■AES/EBU OUT
AES3id準拠 1.0Vp-p±20%/75Ω BNC 1系統
■ANALOG AUDIO OUT
110Ω(600Ω負荷対応) 0dBm/+2dBm/+4dBm/600Ω XLR(m)※ 1系統
■PHONE
30mW+30mW/16Ω Φ3.5ステレオジャック 1系統
外部I/F
REMOTE(将来の拡張用)
接点入力×2、接点出力×1、RS-232C、RS-422 HR10A-10R-12S 1系統
映像信号フォーマット
■3G-SDI
1080p/60/59.94/50(Level-A/B 4:2:2(YCbCr)/10bit)
■HD-SDI
1080i/60/59.94/50 1080psF/24/23.98 720p/60/59.94/50
■SD-SDI
525i/59.94 625i/50
外部基準信号フォーマット
■BBS 525i/59.94・625i/50
出力映像信号フォーマット 1080p/59.94,1080i/59.94,720p/59.94,525i/59.94
出力映像信号フォーマット 1080p/50,1080i/50,720p/50,625i/50
■3値SYNC
1080i/60・1080i/59・1080i/50・1080psF/24・
1080psF/23.98・720p/60・720p/59.94・720p/50
出力映像信号フォーマット 1080p/60,1080i/60
出力映像信号フォーマット 1080p/59.94,1080i/59.94
出力映像信号フォーマット 1080p/50,1080i/50
出力映像信号フォーマット 1080psF/24
出力映像信号フォーマット 1080psF/23.98
出力映像信号フォーマット 720p/60
出力映像信号フォーマット 720p/59.94
出力映像信号フォーマット 720p/50
※1080p/60/59/50の外部基準信号には対応していません
DC IN
DC9V 6W (0.67A) DCジャック 1系統
ACアダプター
AC100-240V 50/60Hz DC9V 1.3A DCプラグ 1系統
VBH-26(付属)
バッテリーホルダー
単3アルカリ乾電池(LR6) または単3形ニッケル水素電池(HR6) 6本
液晶パネル
対角3.5インチ 960(RGB)×240ドット
内蔵スピーカー
0.5W モノラル
外形寸法
85(W)×167(H)×60.5(D)mm (バッテリーホルダーおよび突起物含まず)
質量
600g(バッテリーホルダーおよび電池を除く)
動作温度
0-40℃
動作湿度
20-80%RH(ただし結露なき事)
入力特性
■SDI IN
・分解能
4:2:2(YCbCr)/10bit
・サンプリング周波数
3G : 148.35MHz(148.5MHz)
HD : 74.18MHz(74.25MHz)
SD : 13.5MHz
()内は60Hz,50Hz,24Hz
・イコライザー特性
3G : 70m/5CFB
HD : 100m/5CFB
SD : 200m/5CFB
・反射減衰量
5MHz-1.485MHz 15dB以上 1.485MHz-2.97GHz 10dB以上
■AES/EBU IN
・分解能
24bit
・サンプリング周波数
48kHz
出力特性
■SDI OUT
・分解能
4:2:2(YCbCr)/10bit
・サンプリング周波数
3G : 148.35MHz(148.5MHz)
HD : 74.18MHz(74.25MHz)
SD : 13.5MHz
()内は60Hz,50Hz,24Hz
・信号振幅
0.8Vp-p±10%/75Ω
・反射減衰量
600Ω/HIGH(>20kΩ)
・立ち上がり/立ち下がり時間(20%-80%)
3G : 135ps以下
HD : 270ps以下
SD : 0.4ns-1.5ns
・オーバーシュート
10%以下
・DCオフセット
±500mV以内
・ジッター特性
3G アライメント:0.3UI、タイミング:2.0UI
HD アライメント:0.2UI、タイミング:1.0UI
SD アライメント:0.2UI、タイミング:0.2UI
■AES/EBU OUT
・分解能
24bit
・サンプリング周波数
48kHz
