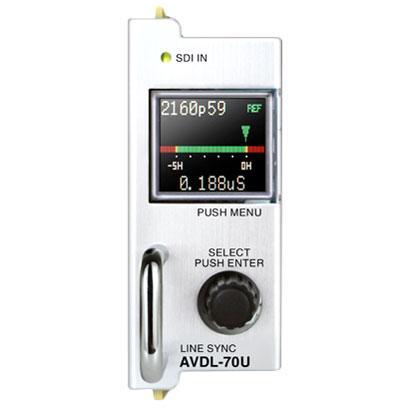

VIDEOTRON AVDL-70U 12G対応ラインシンクロナイザー

VIDEOTRON AVDL-70U 12G対応ラインシンクロナイザー

お取り寄せ
元の価格 ¥571,340 - 元の価格 ¥571,340
元の価格
¥571,340
¥571,340 - ¥571,340
現在の価格 ¥571,340
(税込)

ポイント: (1%還元)

管理番号: N_1128333
新規登録後、すぐ使えるクーポンをアプリで配布中

VIDEOTRON AVDL-70U 12G対応ラインシンクロナイザーの商品説明

12G-SDI、3G-SDI、HD-SDI信号対応のラインシンクロナイザーモジュール
エンベデッドオーディオ、ペイロードID、ANCデータは全て無加工で通過します。

■SDI入力信号は、12G-SDI(TYPE-1)、3G-SDI (LEVEL-A, LEVEL-B)、HD-SDIに対応
■AVDL機能(信号の引き込み範囲は約5ライン)を搭載、AVDL信号引き込み状態を本体前面表示器に表示
■音声ピークメーター機能を搭載、エンベデッドオーディオのピークレベルを本体前面表示器に表示可能(非圧縮リニアPCMのみ)
■入力信号途絶のSNMPトラップ発報可能。SDI入力信号途絶、リファレンス信号入力途絶、AVDL信号引き込み範囲外の検出においてSNMPトラップを発報
■Vbus筐体からモジュールアラーム発報可能。設定により、SDI入力信号途絶、リファレンス信号入力途絶、AVDL信号引き込み範囲外の検出においてモジュールアラーム発報可能

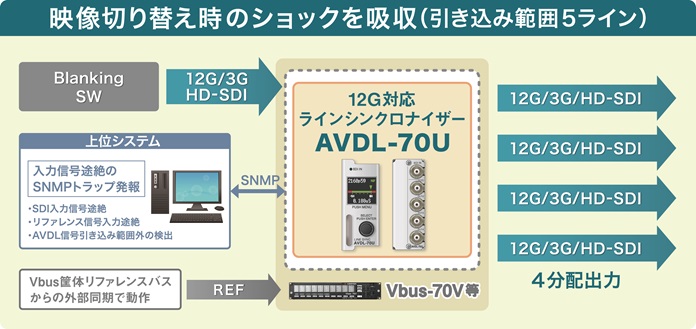

システム例





ブロック図


仕様

機能

■引き込み範囲
 最大5ライン分の映像引き込みが可能

■リファレンス
 Vbus筐体からバスリファレンスを供給

■出力位相調整
 H、V任意の位相に調整可

■入力信号断
 Vbus筐体経由でSNMPトラップによる通知が可能

定格

■入力信号・SDI IN
 SMPTE ST 2082-1/424M/292M準拠
 0.8Vp-p/75Ω、BNC 1系統

■出力信号・SDI OUT1-4
 SMPTE ST 2082-1/424M/292M準拠
 0.8Vp-p±10%/75Ω、BNC 4系統

■映像フォーマット
 2160p59.94/50 ※1
 1080p60/59.94/50
 1080p30/29.97/25/24/23.98 ※2
 1080psF30/29.97/25/24/23.98
 1080i60/59.94/50
 ※1 2160p59.94/50は12G-SDI Type1に対応しています。
 ※2 1080p60/59.94/50はLEVEL-A・LEVEL-Bに対応しています。

■音声フォーマット・SDIエンベデッド入出力
 非圧縮リニアPCM 48kHz/24bit
 Non PCM音声フォーマット(データフォーマット含む)

■質量
 0.5kg

■動作温度
 0-40℃

■動作湿度
 20-80%RH(ただし結露なき事)

■消費電力
 10.0VA (5V, 2.0A)

性能

■入力特性・SDI IN
【分解能】
 10bit
【サンプリング周波数】
 12G:594MHz・593.4MHz、3G:148.5/148.35MHz、HD:74.25/74.17MHz
【イコライザー特性】
 12G:100m/5.5CUHD、3G:120m/5CFB、HD:250m/5CFB
【反射減衰量】
 5MHz-1.485GHz:15dB以上、1.485GHz-3GHz:10dB以上
 3GHz-6GHz:7dB以上、6GHz-12GHz:4dB以上

■出力特性・SDI OUT
【分解能】
 10bit
【サンプリング周波数】
 12G:594MHz・593.4MHz、3G:148.5/148.35MHz、HD:74.25/74.17MHz
【信号振幅】
 0.8Vp-p±10%/75Ω
【反射減衰量】
 5MHz-1.485GHz:15dB以上、1.485GHz-3GHz:10dB以上
 3GHz-6GHz:7dB以上、6GHz-12GHz:4dB以上
【立ち上がり/立ち下がり時間】
 12G:45ps以下(20%-80%間)
 3G:135ps以下(20%-80%間)
 HD:270ps以下(20%-80%間)
【オーバーシュート】
 10%以下
【DCオフセット】
 ±500mV以内
【ジッター特性アライメントタイミング】
 12G:0.3UI以下、3G:0.3UI以下、HD:0.2UI以下
 12G:8.0UI以下、3G:2.0UI以下、HD:1.0UI以下

■入出力遅延
【映像遅延】
 約1.6μs-約5ライン(ゲンロックモード、フォーマットにより変化)
 12G:1.537μs- 5H + 1.153μs
 3G LEVEL-A:1.699μs- 5H + 1.321μs
 3G LEVEL-B:3.027μs-10H + 2.299μs
 HD:3.289μs- 5H + 2.642μs
