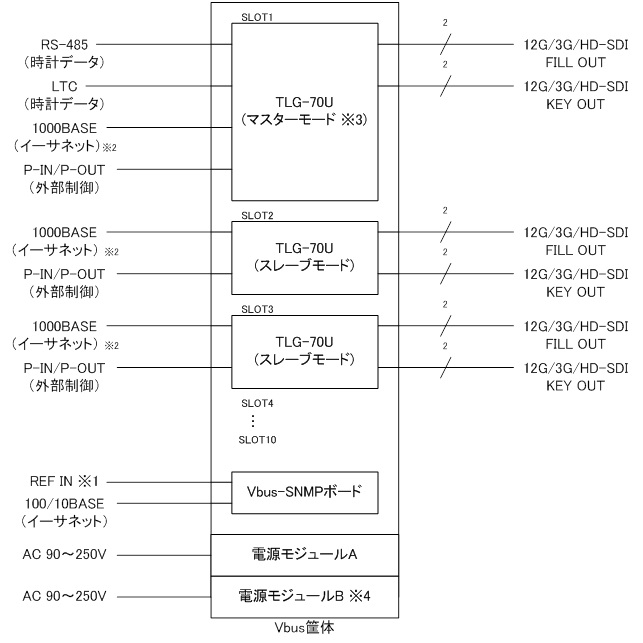

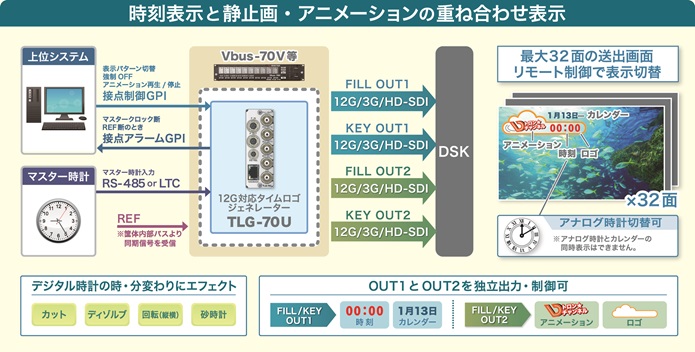

時計/タイマー
■表示関係(共通)
登録可能数:16種類
■表示関係(デジタル時計)
・表示形式
デジタル時計:HH:MM/HH時MM分/DD:HH:MM/DD日HH時MM分(カットのみ秒単位の表示が可能)
デジタルタイマー:DD日HH:MM:SS(各桁マスク可)
アナログ:時針、分針
・12/24/30H制
可(12時間制、24時間制-30時間制を1時間刻みで設定可能)
・12時表記
12H表記時、0時、12時それぞれの表記(0:00または12:00)を選択可
・エフェクト
カット、ディゾルブ、回転(縦横、軸移動)
ユーザーエフェクト(ビットマップフォント)
砂時計(他エフェクトと併用可能)
※エフェクトはデジタル時計のみ
※ユーザーエフェクトは将来対応予定です。
■文字関係(デジタル時計/タイマー)
・フォント
32書体(初期4書体内蔵済み)
・文字サイズ
10級-140級(ポイント単位の表示を検討中)
・長体
0-50%(0%で長体なし、横方向が縮む)
・斜体
0-30%(上部が下部より右にずれる)
・間隔
-50-50級(-は左に詰まる)
・着色
Y 輝度:0-110%
S 彩度:0-100%
H 色相:0-360°
・キーレベル
0-100%(エッジも連動)
■エッジ関係
・着色
Y 輝度:0-110%
S 彩度:0-100%
H 色相:0-360°
・幅
0-10ドット
・種類
ハードエッジ、ソフトエッジ
■表示関係(デジタルタイマー)
・表示形式
指定時間までのカウントダウン/指定時間からのカウントアップ(両立可)
・指定時間
年月日時分秒を設定
・表示設定
0になった桁を自動マスク(最下位桁以外)
指定時間時の0秒を表示する/しない(カウントアップ/ダウンいずれかの場合のみ)
日数表示ON/OFF
※日数差が100日以上の場合、日数は非表示となります
■表示関係(アナログ時計)
・表示内容
長針・短針、文字盤
・キーレベル
針(長針・短針は共通)、文字盤それぞれ0-100%
・形式
長針、短針、文字盤の画像ファイル
(32ビット(RGBα) 非圧縮TIFF、TARGA
・長針・短針イメージ仕様
32(H) × 160(V)の0時(または0分)のイメージ(針が上向き)軸になる部分を座標で指定
※軸座標の設定によっては、表示が見切れる場合があります
・文字盤イメージ仕様
512(H) × 256(V)軸になる部分を座標で指定
カレンダー
■表示
YYYY.MM.DD/YY.MM.DD/MM.DD/DD
■曜日
日/英/OFF
■登録可能数
16種類
■文字関係
・フォント
32書体 混在可能(内4書体は内蔵フォント固定)
・文字サイズ
10級-140級
・長体
0-50%(0%で長体なし、横方向が縮む)
・斜体
0-30%(上部が下部より右にずれる)
・間隔
-50-50級 (-は左に詰まる)
・着色
Y 輝度:0-110%
S 彩度:0-100%
H 色相:0-360°
・キーレベル
0-100%(エッジも連動
■エッジ関係
・着色
Y 輝度:0-110%
S 彩度:0-100%
H 色相:0-360°
・幅
0-10ドット
・種類
ハードエッジ、ソフトエッジ
ロゴ(静止画)
■イメージサイズ
最大3840(H) × 2160(V)
■キーレベル
0-100%
■フォーマット
32ビット(RGBα) 非圧縮TIFF、TARGA
■登録可能数
16種類
アニメーション
■イメージサイズ
最大512(H) × 512(V)
■キーレベル
0-100%
■フォーマット
連番32ビット(RGBα) 非圧縮TIFF、TARGA
■表示設定
再生終了時フリーズON/OFF
ループ再生(A-Bループ、フレーム番号でA点B点を指定)
ループ回数(0-10回) ※0を指定すると、無限ループ
■登録可能数
16種類または2048フレーム
送出画面
■表示領域
3840×2160
■出力位相調整
±8H
■OUT2出力
共通/独立
■時刻オフセット
±6秒(フレーム単位)
■分変わり
エフェクトオフセット
0-1秒(フレーム単位)
■送出OFF時エフェクト
カットまたはフェード(1フレーム-1秒)
最大値はGPI制御待ち時間に依存
※自動送出モード時はカットのみ
■時計関係
・時計
ON/OFF
・時計No.
1-16
・表示位置
H:±3839 V:±2159(H方向の座標は偶数を推奨)
・表示ONエフェクト
カット/フェード(1フレーム-1秒)
・表示優先度
4段階(最上位>上位>下位>最下位)
・表示オフセット
0-120秒(フレーム単位)
■カレンダー関係
・カレンダー
ON/OFF
・カレンダーNO.
1-16
・表示位置
H:±3839 V:±2159(H方向の座標は偶数を推奨)
・表示ONエフェクト
カット/フェード(1フレーム-1秒)
・表示優先度
4段階(最上位>上位>下位>最下位)
・表示オフセット
0-120秒(フレーム単位)
■ロゴ関係
・ロゴ
ON/OFF
・ロゴNO.
1-8
・表示位置
H:±3839 V:±2159(H方向の座標は偶数を推奨)
・表示ONエフェクト
カット/フェード(1フレーム-1秒)
・表示優先度
4段階(最上位>上位>下位>最下位)
・表示オフセット
0-120秒(フレーム単位)
■アニメーション関係
・アニメーション
ON/OFF
・アニメーションNO.
1-16
・表示位置
H:±3839 V:±2159(H方向の座標は偶数を推奨)
・表示エフェクト
カット/フェード(1フレーム-1秒)
・表示優先度
4段階(最上位>上位>下位>最下位)
・表示オフセット
0-120秒(フレーム単位)
・自動再生
送出時、自動的にアニメーションを再生
※表示位置が範囲を超えた場合、左または上から折り返して表示されることがあります。
※優先度が同一の場合、時計>カレンダー>アニメーション>ロゴの順番で上位に表示されます。
自動送出
■曜日
月-金曜日(平日)、土曜日、日曜日
■イベント数
40イベント(平日、土曜日、日曜日ごと)
※独立モード時、OUT2用にそれぞれ40イベント追加
■表示開始時刻
00:00:00-23:59:59 (時・分・秒)
■表示終了時刻
00:00:00-23:59:59 (時・分・秒)
■登録送出画面
1-32
外部接点制御
■機能
・入力
パターンセット、テイク(ストローブ)、表示強制OFF、アニメーションスタート/ストップ
・出力
送出中画面番号、アニメーション再生中ステータス、自動送出実行中ステータス、
時計/カレンダー/ロゴ/アニメーション表示中ステータス
■制御方式
・ストローブ、レベル送出
ストローブ:TLG-70Vのダイレクト選択と同一の制御方式で、パターンセットのビットパターンとテイクの組み合わせで画面切り替えを行います。
レベル送出:パターンセットのみで画面切り替えを行います。
■ピンアサイン
入力ピン1-11/出力ピン1-11に、上記機能から自由にアサイン可能
■画面切り替え時間
10フレーム-1秒(1フレーム単位で設定可能)
■入出力数
11入力/11出力
■強制OFF
時計、カレンダー、ロゴ、アニメーションを各々OFFできます。
外部タリー(筐体アラームに各アラームをORしてアサインします。)
■エラーアラーム
BCD(マスタークロック)断。
REF信号断。

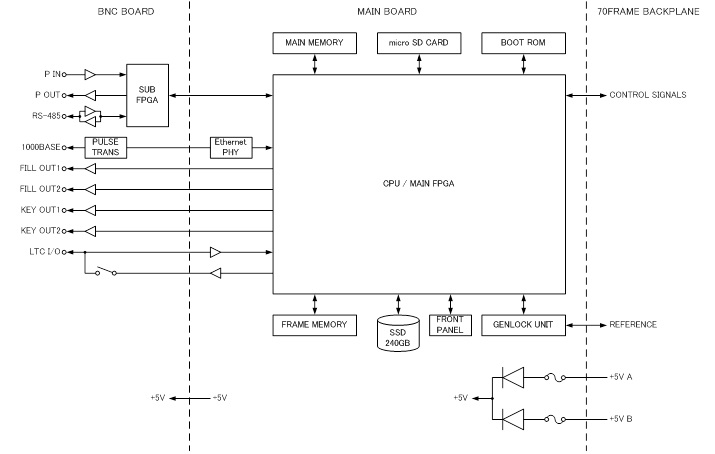

定格
■入力信号
・LTC IN
SMPTE 12M準拠、0.5-4.5Vp-p/10kΩ以上、BNC 1系統 ※
※LTC INは排他使用
・LTC OUT
SMPTE 12M準拠、2.0Vp-p±10%/50Ω以下、BNC 1系統 ※
※LTC OUTは排他使用
・RS-485
ヒロセ電機 HR10A-7R-6S 1系統
(付属ケーブルでDsub-9(f)インチネジへ変換可)
■出力信号
・FILL OUT 1、2
SMPTE2082-1/424M/292M準拠、0.8Vp-p±10%/75Ω、BNC 各1系統
・KEY OUT 1、2
SMPTE2082-1/424M/292M準拠、0.8Vp-p±10%/75Ω、BNC 各1系統
■映像フォーマット
2160p/59.94Y/Cb/Cr 4:2:2 10bit (Type 1※)
1080p/59.94Y/Cb/Cr 4:2:2 10bit (LEVEL-A / LEVEL-B)
1080i /59.94Y/Cb/Cr 4:2:2 10bit
※12G-SDI Type 2には対応しておりません。
■外部 I/F
・P IN接点入力コネクタ形状
入力11系統、最大定格電流:12mA
ヒロセ電機 HR10A-10R-12S
(付属ケーブルでDsub-高密度15(f)インチネジへ変換可)
・P OUT接点出力コネクタ形状
出力11系統、最大定格電圧:60V 最大定格電流:300mA
ヒロセ電機 HR10A-10R-12S
(付属ケーブルでDsub-高密度15(f)インチネジへ変換可)
■動作温度
0-40℃
■動作湿度
20-80%RH(ただし結露なき事)
■消費電力
25.0W
性能
■出力特性・FILL OUT1、2、 KEY OUT1、2
・分解能
10bit
・サンプリング周波数
12G:594 / 1.001MHz
3G:148.5 / 1.001MHz
HD:74.25 / 1.001MHz
・信号振幅
0.8Vp-p±10%/75Ω
・反射減衰量
5MHz-1.485MHz 5dB以上
1.485MHz-3GHz 10dB以上
3GHz-6GHz 7dB以上
6GHz-12GHz 4dB以上
・立ち上がり/立ち下がり時間(20-80%)
12G:45ps以下
3G:135ps以下
HD:270ps以下
・オーバーシュート
10%以下
・DCオフセット
±500mV以内
・ジッター特性
12G アライメント:0.3UI以下 タイミング:8.0UI以下
3G アライメント:0.3UI以下 タイミング:2.0UI以下
HD アライメント:0.2UI以下 タイミング:1.0UI以下
