VIDEOTRON CHO-70U2 12G対応チェンジオーバー
管理番号： N_1187508
VIDEOTRON CHO-70U2 12G対応チェンジオーバー
VIDEOTRON CHO-70U2 12G対応チェンジオーバーの商品説明
CHO-70U2は、12G-SDI、6G-SDI、3G-SDI、HD-SDI信号に対応したチェンジオーバーモジュールです。入力部は4系統あり、現用、予備の他2系統のAUXチャンネルを持つことができます。信号切り替えは、オート/セミオート/マニュアルが選択できます。オートはSDI信号のビットレート、信号レベルを監視し、異常発生時に自動で予備チャンネルに切り替わり、信号回復後、自動復帰し ます。セミオートは、信号異常発生時の動作はオートと同じですが、信号回復時の復帰切替操作が手動になります。マニュアルは常に手動で任意の系統に切り替え可能です。また、モニター出力の系統があり、常時任意の入力チャンネルを確認することができます。
特長
● SDI入力信号は、12G-SDI(TYPE1)、6G-SDI(TYPE2)、3G-SDI(Level-A, Level-B)、HD-SDIに対応
● 入力部は4系統あり、ブランキングスイッチに対応※1
● シリアル信号の状態で処理するため内部遅延、データの書き換わりはありません
● モニター出力は任意のチャンネルを選択可
● 切り替え制御はオート/セミオート/マニュアルを選択可
● マニュアル、セミオート時は、 専用操作パネル、 接点、SNMP、Web Serverによる信号切り替えに対応※2
● 入力信号断、信号レベル低下、リファレンス断のSNMPトラップ 、Vbus接点アラーム出力可能※3
● チェンジオーバーパネルを使用すると、信号の監視、緊急時の手動制御、ブザーによる警告が可能※4
● チェンジオーバーパネルは4台までカスケード可能※4
※1 信号が突然喪失した場合、ブランキングスイッチによるショックレスの切り替えはできません。
※2 Web Serverで制御する場合、Web Serverに対応した Vbus70シリーズ筐体、及び制御PCが必要です。
※3 信号レベル監視の閾値は4段階から選択できます。4段階の目安は、“①信号の減衰が激しい。(受信強度受5％以下)”、“②長尺ケーブルを使用しており、安定して受信できる。(受信強度受15％以上)”、“通常のラック内配線で、十分な信号強度がある。(受信強度受40%以上)”、“信号強度が極めて高い。(受信強度受85％以上)”
※4 チェンジオーバーパネル(CHO-70U-01)はオプションです。
入力信号のステータスや異常を、前面表示器でお知らせ

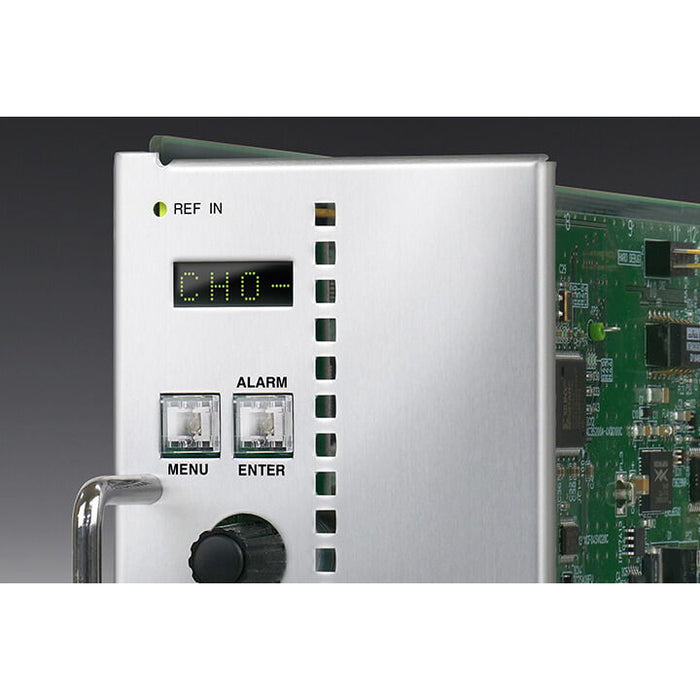

本体正面の表示器で、各入力信号のステータス、及び現在選択されているチャンネルが判別できます。
入力信号の異常が発生した際は、ENTERスイッチと兼用のALARMランプが点灯します。
各ステータス
〇：SIGNAL OK
×：NO SIGNAL
E：SIGNAL LEVEL ERROR
－：N/A
仕様
構成
| CHO-70U2 | 12G対応チェンジオーバー |
| CHO-70U-01(オプション) | CHO-70U 操作パネル 別売 |
| RM-94(オプション) | ラックマウントキット 1UスペースにCHO-70U-01を二台まで実装可 別売 |
機能
| CHO-70U2 | ||||
| ブランキングスイッチ | REF信号を入力すると、ブランキングスイッチが可能です。スイッチングポイントはSD/HD/3G(6G/12G)の設定が可能です。
|
|||
| 信号監視 | 信号のリクロックレートの監視、信号レベルの監視が可能です。リクロックレートは12G/6G/3G/HDに対応しており、メニューで設定します。信号レベルの監視は、信号レベルが設定した閾値(5%/15%/40%/85%)を下回るとアラームを発報し、放送障害を未然に防ぎます。 | |||
| モニター出力 | OUT1A/BのOA出力は変化させることなく、任意の入力チャンネルをOUT2A/Bに出力することができます。予備系の映像を監視する用途でご使用頂けます。設定の変更で、OUT2 A/BをOA出力に割り振ることができます。 | |||
| チェンジオーバーモード AUTO/ SEMI AUTO/ MANUAL |
【AUTO】信号異常時、SNMP、Web Server、接点、操作パネル上でアラームを発し予備系に自動切り替え。現用系回復後、現用系に自動切り替え。 【SEMI AUTO】信号異常時、SNMP、Web Server、接点、操作パネル上でアラームを発し予備系に自動切り替え。現用系回復後、自動復帰はせず、手動(SNMP、Web Server、接点、操作パネル)で復帰操作を行う。 【MANUAL】信号異常時、SNMP、Web Server、接点、操作パネル上でアラームを発する。現用/予備系の切り替えはSNMP、Web Server、接点、 パネル操作で行う。 |
|||
| SNMP、 Web Server監視 制御 |
SNMP、Web Server経由で各種設定の変更/切り替え制御/ステータス監視が可能です。 | |||
| GPI制御 | 接点の入出力が各7chあります。フリーアサインで、任意の機能を割り当てることができます。 | |||
| チェンジオーバーパネル(CHO-70U-01 オプション) |
チェンジオーバーパネルはカスケード接続可能で、操作卓、マシンルーム等、複数箇所に設置可能です。入力信号のステータス監視、切り替え操作が可能です。85dBのアラーム音による外部通知機能を搭載しています。入力の系統には任意の名称(最大漢字8文字)を割り当てることが可能。 | |||
定格
| CHO-70U2 | ||||
| 入力信号 | REF IN | BBS、0.43Vp-p/75Ω、または3値SYNC、 0.6Vp-p/75Ω BNC 1系統 |
||
| SDI IN 1～4 | SMPTE 2082-1(TYPE 1 MODE1)/ 2081-1(TYPE 2 MODE1)/ 424M/292M準拠、0.8Vp-p/75Ω、BNC 各1系統 |
|||
| 出力信号 | SDI OUT 1A、1B | SMPTE2082-1/2081-1/424M/292M準拠 0.8Vp-p±10%/75Ω、 BNC 2系統 OA用出力 |
||
| SDI OUT 2A、2B | SMPTE2082-1/2081-1/424M/292M準拠 0.8Vp-p±10%/75Ω、 BNC 2系統 OA/モニター用出力 設定で切り替え |
|||
| 外部Ｉ／Ｆ | PANEL | 2Vp-p/75Ω、BNC 1系統 | ||
| GPI | Dsub-15(f)、インチネジ 1系統 ・接点入力7端子、12mA最大定格 ・接点出力7端子、60V/300mA最大定格 |
|||
| 映像フォーマット | 2160p60/59.94/50(12G-SDI MODE1、Y:Cb:Cr=4:2:2 10bit) 2160p30/29.97/25/24/23.98 (6G-SDI MODE1、Y:Cb:Cr=4:2:2 10bit) 1080p60/59.94/50 (3G-SDI Level-A，Level-B) 1080p30/29.97/25/24/23.98 1080psf30/29.97/25/24/23.98 1080i60/59.94/50 |
|||
| リファレンスフォーマット | 1080p24/23.98、1080psF24/23.98、1080i59/50、525i、625i | |||
| 動作温度 | 0～40℃ | |||
| 動作湿度 | 20～80％RH(ただし結露なき事) | |||
| 消費電力 | 7VA(5V,1.4A) | |||
| 質量 | 0.3kg | |||
| 販売開始年月 | 2024年2月 | |||
| CHO-70U-01 | ||||
| 外部Ｉ／Ｆ | PANEL IN | 2Vp-p/75Ω、BNC 1系統 | ||
| PANEL OUT | 2Vp-p/75Ω、BNC 1系統 | |||
| 動作温度 | 0～40℃ | |||
| 動作湿度 | 20～80％RH(ただし結露なき事) | |||
| 電源 | AC100～240V±10％、50/60Hz | |||
| 消費電力 | 10VA | |||
| 質量 | 0.7kg | |||
| 外形寸法 | 200(W)×44H)×87(D)mm (突起物含まず) | |||
性能
| CHO-70U2 | ||||
| 入力特性 | SDI IN 1～4 |
分解能 | 10bit | |
| サンプリング 周波数 |
12G：594MHz・593.4MHz 6G：297MHz・269.7MHz 3G：148.5MHz・148.35MHz HD：74.25MHz・74.17MHz |
|||
| 反射減衰量 | 5MHz～1.485GHz：15dB以上 1.485GHz～3GHz：10dB以上 3GHz～6GHz：7dB以上 6GHz～12GHz：4dB以上 |
|||
| 出力特性 | SDI OUT 1A/B、 2A/B |
分解能 | 10bit | |
| サンプリング 周波数 |
12G：594MHz・593.4MHz 6G：297MHz・269.7MHz 3G：148.5MHz・148.35MHz HD：74.25MHz・74.17MHz |
|||
| 信号振幅 | 0.8Vp-p±10%/75Ω | |||
| 反射減衰量 | 5MHz～1.485GHz：15dB以上 1.485GHz～3GHz：10dB以上 3GHz～6GHz：7dB以上 6GHz～12GHz：4dB以上 |
|||
| 立ち上がり/ 立ち下がり時間 |
12G：45ps以下(20%～80%間) 6G：80ps以下(20%～80%間) 3G：135ps以下(20%～80%間) HD：270ps以下(20%～80%間) |
|||
| オーバーシュート | 10%以下 | |||
| DCオフセット | 0V±0.5V以内 | |||
| ジッター 特性 |
アライメント | 12G/6G/3G：0.3UI以下 HD：0.2UI以下 |
||
| タイミング | 12G：8.0UI以下、6G/3G：2.0UI以下 HD：1.0UI以下 |
|||
| 入出力遅延 | 100ns未満 | |||
| PANEL | 300m/5CFB
|
|||
| CHO-70U-01 | ||||
| 外部Ｉ／Ｆ | PANEL IN | 300m/5CFB ※ | ||
| PANEL OUT | 300m/5CFB ※ | |||
| 最大カスケード接続台数 | 4台 ※ | |||
- ※ カスケード接続の際は、カスケードで使用するBNCケーブルの総和が300m以内に収まるように敷設してください。
外部インターフェース 【 GPI 】
| ピン番 | 信号名 | 入出力 |
| 1 | I | 接点入力 1 |
| 2 | I | 接点入力 2 |
| 3 | I | 接点入力 3 |
| 4 | I | 接点入力 4 |
| 5 | I | 接点入力 5 |
| 6 | I | 接点入力 6 |
| 7 | I | 接点入力 7 |
| 8 | O | 接点出力 7(NCタイプ) |
| 9 | O | 接点出力 1 |
| 10 | O | 接点出力 2 |
| 11 | O | 接点出力 3 |
| 12 | O | 接点出力 4 |
| 13 | O | 接点出力 5 |
| 14 | O | 接点出力 6 |
| 15 | ― | 接点入出力 コモン |
※ ケーブルを作成する際は、薄型のDsubコネクターのケースをご使用ください。
※ 接点入力を5V TTLデバイスで制御する場合、吸い込み電流が12mA以上可能なデバイスを使用してください。
※ 接点出力の絶対最大定格は60V/300mAです。外部抵抗で電流を300mA以下に制限してください。
CHO-70U-01(オプションパネル)付属アプリケーションソフト
CHO-70U-01(オプション)には、以下のアプリケーションソフトが入ったCD-ROMを付属しています。
【 ボタンエディット 】
オプションパネルCHO-70U-01のキートップをデザインするアプリケーションソフトです。入力コンテンツに応じて、パネルのスイッチに漢字を表示することができ、クロスポイントの状態が一目瞭然です。
