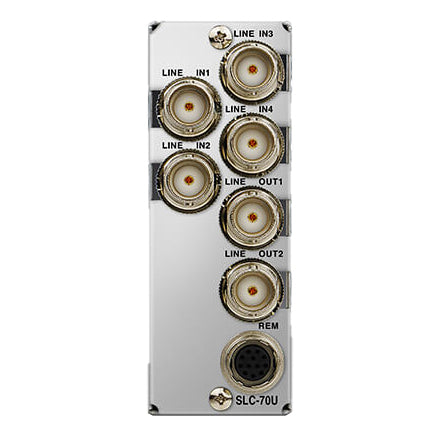

【価格お問い合わせください】VIDEOTRON SLC-70U 12G 対応シングルリンクコンバーター
【価格お問い合わせください】VIDEOTRON SLC-70U 12G 対応シングルリンクコンバーターの商品説明
SLC-70Uは、Quad Linkの信号をSingle Linkに変換するSDIマルチプレクサーとしてご使用いただけます。Quad Linkの3G-SDI信号は12G-SDI信号へ、HD-SDI信号は6G-SDI信号へ変換します。4つの入力部にはAVDLを搭載し、5ラインの位相差を引き込むことができます。また、4：2マトリックススイッチ機能を搭載し、AVDL後の信号から2系統を出力することが可能です。
AVDLモード時、PAYLOAD IDの通過/挿入(CUSTOM ID)の切り替えが行えます。
特長
● Quad Link 3G-SDIからSingle Link 12G-SDIにマルチプレクス ※1、※2、※3
● Quad Link HD-SDIからSingle Link 6G-SDIにマルチプレクス ※1、※2
● 各入力部に5LINEのAVDLを搭載 ※1、※4
● 入力信号のフォーマットに応じて12G-SDI、または6G-SDIに自動変換
● ペイロードID以外のANCデータは無加工で通過 ※5
● LINE IN1に入力した信号を基準としたLINEロックモードも可能 ※6、※7
● 入力信号の状態をSNMP、外部接点による監視が可能
● 正面ディスプレイで入力信号の引き込み状態を確認可能
● 設定により、LINE OUT2にオンスクリーンメニュー表示が可能
● LINE IN1～2に入力した12G/6G-SDI信号を入力した場合、AVDLを通過して、無加工で12G/6G-SDI信号を出力 ※8
※1 Quad Link信号の位相差5ライン以内、かつ同期した信号を接続してください。
※2 Quad Link信号は2SIのみ対応です。SQD(Square Division)方式には対応していません。
※3 3G-Level B信号には対応しません。
※4 Vbus筐体にREF信号を入力し、筺体内モジュールにREF信号を分配する設定にしてください。
※5 ペイロードIDはデフォルトID、カスタムIDを設定(AVDLモード、マルチプレクスモードのみ)可能です。
※6 LINE IN1の信号を基準に、出力の位相を遅れ方向に約5ラインまで調整することができます。
LINE IN1～LINE IN4の信号の位相差が5ライン以内であれば、引き込むことが可能です。
※7 4：2マトリックススイッチ機能はリファレンス同期専用です。(LINEロックモードには対応しません)
※8 LINE IN1をLINE OUT1～2に分配するモードとLINE IN1～2をそれぞれLINE OUT1～2に出力するモードを選択できます。
仕様
定格
| 入力信号 | LINE IN 1～4 |
SMPTE 2082-1(TYPE1 MODE1)/2081-1(TYPE2 MODE1)/ 424M/292M準拠、0.8Vp-p/75Ω、BNC 4系統 |
| 出力信号 | LINE OUT 1～2 |
SMPTE 2082-1(TYPE1 MODE1)/2081-1(TYPE2 MODE1)/ 424M/292M準拠、0.8Vp-p/75Ω、BNC 2系統 |
| 外部インター フェース |
GPI | DIN-12pin 接点入力×4(各12mA 最大定格) 接点出力×4(各60V/200mA最大定格) |
| 映像フォーマット | 2160p60/59.94/50(12G-SDI MODE1 Y:Cb:Cr=4:2:2 10bit) 2160p30/29.97/25/24/23.98 (6G-SDI MODE1 Y:Cb:Cr=4:2:2 10bit) 1080p60/59.94/50(3G Level-A) 1080p30/29.97/25/24/23.98(HD-SDI) 1080sF30/29.97/25/24/23.98(HD-SDI) 1080i60/59.94/50(HD-SDI) |
|
| 音声 フォーマット |
SDI エンベデッド |
非圧縮リニアPCM 48kHz/24bit |
| 消費電力 | 20.0VA(5V,4.0A) | |
| 動作温度 | 0～40℃ | |
| 動作湿度 | 20～80％RH(ただし結露なきこと) | |
| 質量 | 約0.6kg | |
| 販売開始年月 | 2022年4月 | |
性能
| 入力特性 | LINE IN 1～4 |
分解能 | 10bit | |
| サンプリング 周波数 |
12G：594MHz・593.4MHz 6G：297MHz・296.7MHz 3G：148.5MHz・148.35MHz HD：74.25MHz・74.17MHz |
|||
| 反射減衰量 | 5MHz～1.485GHz：15dB以上 1.485GHz～3GHz：10dB以上 3GHz～6GHz：7dB以上 6GHz～12GHz：4dB以上 |
|||
| 出力特性 | LINE OUT 1～2 |
分解能 | 10bit | |
| サンプリング 周波数 |
12G：594MHz・593.4MHz 6G：297MHz・296.7MHz 3G：148.5MHz・148.35MHz HD：74.25MHz・74.17MHz |
|||
| 信号振幅 | 0.8Vp-p±10%/75Ω | |||
| 反射減衰量 | 5MHz～1.485GHz：15dB以上 1.485GHz～3GHz：10dB以上 3GHz～6GHz：7dB以上 6GHz～12GHz：4dB以上 |
|||
| 立ち上がり/ 立ち下がり時間 |
12G：45ps以下(20%～80%間) 6G：80ps以下(20%～80%間) 3G：135ps以下(20%～80%間) HD：270ps以下(20%～80%間) |
|||
| オーバーシュート | 10%以下 | |||
| DCオフセット | ±500mV以内 | |||
| ジッター 特性 |
アライメント | 12G/6G/3G：0.3UI以下、HD：0.2UI以下 | ||
| タイミング | 12G：8.0UI以下、6G/3G：2.0UI以下 HD：1.0UI以下 |
|||
| 入出力遅延 | 映像遅延(AVDL時) | 12G：約2.0μs～10ライン+1.7μs 6G：約4.9μs～10ライン+3.2μs 3G Level-A：約2.2μs～5ライン+1.9μs ※1 HD：約3.8μs～5ライン+3.2μs ※2 |
||
※1 3G-SDI信号を基準とした表記です。Quad Linkを12G-SDIにフォーマット変換すると、12G-SDI信号基準では最大10ライン相当の遅延となります。
※2 HD-SDI信号を基準とした表記です。Quad Linkを6G-SDIにフォーマット変換すると、6G-SDI信号基準では最大10ライン相当の遅延となります。
外部インターフェース
【 REMOTE 】
| ピン番号 | I/O | 信号名 |
| 1 | I | 接点入力0 |
| 2 | I | 接点入力1 |
| 3 | I | 接点入力2 |
| 4 | I | 接点入力3 |
| 5 | O | 接点出力0 |
| 6 | O | 接点出力1 |
| 7 | O | 接点出力2 |
| 8 | O | 接点出力3 |
| 9 | ― | テスト用+12V |
| 10 | I/O | テスト用通信端子 |
| 11 | I/O | テスト用通信端子 |
| 12 | ― | 接点出力コモン |
※ 推奨コネクターは、ヒロセ電機製：HR10A-10R-12Sです。
※ 接点出力の絶対最大定格は60V/300mAです。外部抵抗で電流を300mA以下に制限してください。
※ 接点入力のパルス幅は100ms以上となるようにしてください。
※ TTL信号で接点制御する場合は、吸い込み電流が12mA以上のデバイスで駆動してください。
※ 接点入力は後取り優先です。オルタネイト設定においても、その他のリモコン、ＳＮＭＰ、正面スイッチ等で制御した場合は、それらの制御を優先します。
