【価格お問い合わせください】VIDEOTRON MUX-30U 12G 対応音声マルチプレクサー
【価格お問い合わせください】VIDEOTRON MUX-30U 12G 対応音声マルチプレクサーの商品説明
製品概要
MUX-30Uは、12G-SDI、6G-SDI、3G-SDI(Level-A, Level-B)、HD-SDI信号に16系統のAES/EBUデジタル音声信号または4系統のアナログ音声信号をエンベデッドする音声マルチプレクサーです。
また、シングルエンドLTC信号を入力し、SDI出力にタイムコードパケット(SMPTE RP188)を重畳する他、SDI入力のエンベデッド音声をAES/EBUデジタル信号(最大16系統)に出力することが可能です。
特長
●SDI入力信号は、12G-SDI(TYPE1 MODE1)、6G-SDI(TYPE2 MODE1)、3G-SDI(Level-A, Level-B)、HD-SDIに対応
●エンベデッド音声32CH(HD-SDI, 3G Level-A時は16CH)に対応
●AES/EBUデジタル音声信号16系統入出力およびバランスアナログ音声4系統入力に対応 ※1
●音声チャンネル組み換え、ゲイン、ダウンミックス、任意チャンネルのミックス、オーディオ・オーバー機能を搭載
●AVDL機能(信号の引き込み範囲は最大10ライン)を搭載 ※2、※3、※5
●FS機能を搭載(AVDLとFSは設定により切り替え) ※3、※4、※5
●本体上側面表示器を搭載し、音声ピークメーター、AVDL信号引き込み状態の他、各種設定情報を表示
●局間制御パケット(ARIB STD-B39)のカレント音声モードを検出し、設定プリセットを自動切り替え ※4
●LTC信号を入力し、タイムコードパケット(SMPTE RP188)を重畳可能(オンスクリーン表示も可能)
●リファレンス信号を入力することにより非同期入力が可能
●入力信号断、リファレンス断、無音、AVDL引き込み範囲外を検出しLEDによるエラー表示が可能
●LTC入力をモード切り替えでLTC出力に設定可能
●電源二重化対応
※1 AES/EBUデジタル音声信号は設定により、すべて入力またはすべて出力に切り替え可能(出力はDEMUXオプション)。
※2 12G-SDI、6G-SDI、3G Level-Bのみ信号の引き込み範囲は最大10ライン(3G Level-A、HD-SDI時は5ライン)。
※3 HANC領域のアンシラリデータは、音声、RP188、352Mを通過、VANC領域のアンシラリデータはすべて通過(Y領域のみ)。
※4 放送局間制御パケットに対応するフォーマットは1080i/59.94(20/583ライン)、1080p/59.94A(20ライン)、2160p/59.94(サブイメージ1、20ライン)のみ(ARIB TR-B23、ARIB TR-B42で規定するラインに含むパケットのみ有効)。
※5 HD-SDIに重畳するPayload IDはメニュー設定により通過または削除を選択可能。
液晶画面に、ステータスやメニューを表示
動作中の映像フォーマットや、音声ピークメーター、AVDLメーター、
リファレンス入力状態も表示可能。
音声ピークメーター
AVDLメーター

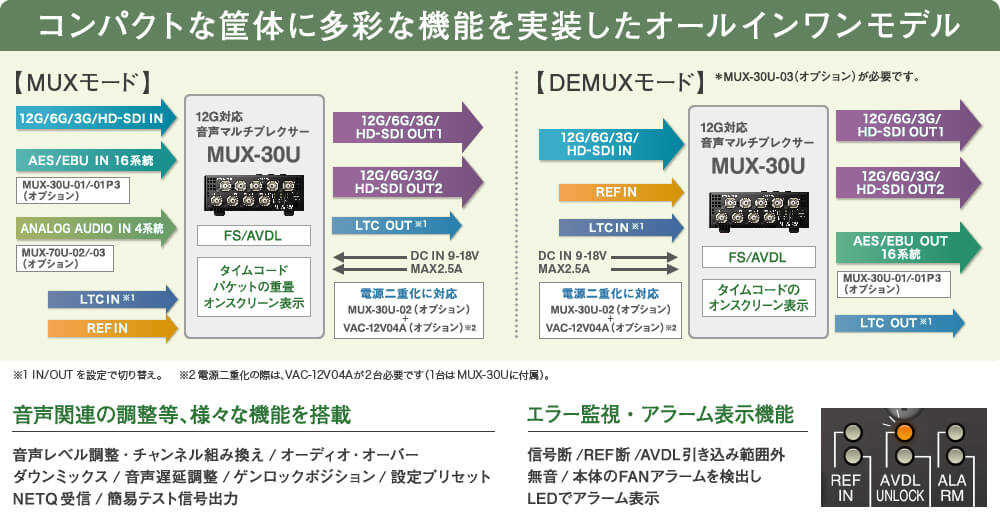

■システム例

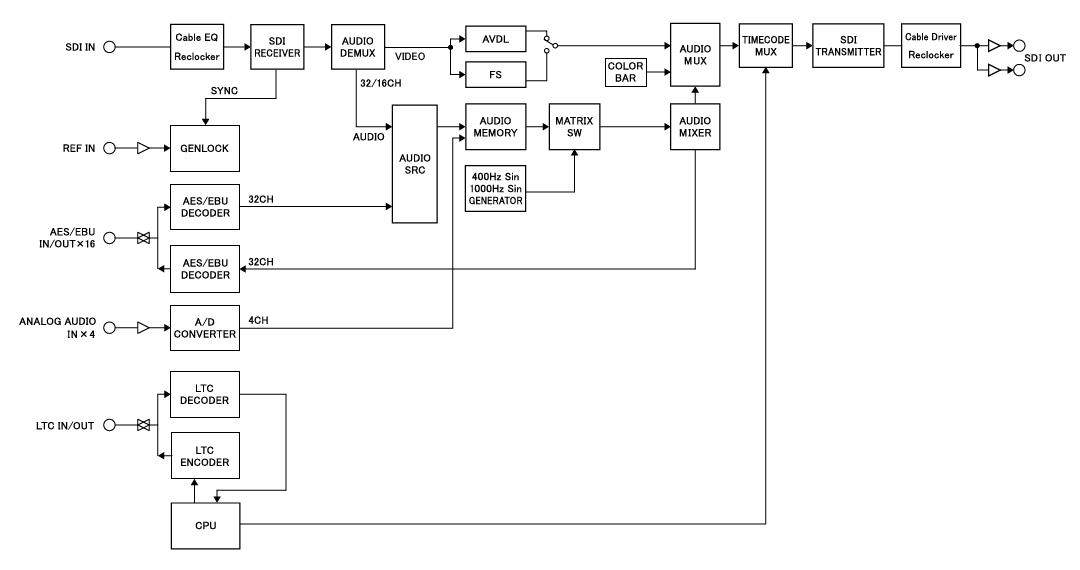

■ブロック図
仕様
構成
| MUX-30U | 本体 |
| VAC-12V04A (付属1台) |
AC電源アダプター 電源二重化をご使用の場合は、別途オプションのMUX-30U-02と2台目のVAC-12V04Aをご用意ください。 |
| MUX-30U-01 (オプション) |
デジタル音声用BNC変換ケーブル(BNC 12個) Dsub→BNC変換オプションケーブル(1m) 55,000円(税別) |
| MUX-30U-01P3 (オプション) |
デジタル音声用BNC変換ケーブル(BNC 12個 PLUG 3m) Dsub→BNC PLUG変換オプションケーブル(3m) 55,000円(税別) |
| MUX-70U-02 (オプション) |
アナログ音声用変換ケーブル(キャノン3ピンメス4個) Dsub→3ピンキャノン(メス)変換オプションケーブル(4CH対応)(1m) 25,000円(税別) |
| MUX-70U-03 (オプション) |
アナログ音声用変換ケーブル(キャノン3ピンオス4個) Dsub→3ピンキャノン(オス)変換オプションケーブル(4CH対応)(1m) 25,000円(税別) |
| MUX-30U-02 (オプション) |
電源二重化2分岐ケーブル 20,000円(税別) |
| MUX-30U-03 (オプション) |
DEMUXオプション EMB音声をAES/EBUで出力するデマルチプレックス機能 100,000円(税別) |
機能
| 音声レベル調整・ チャンネル組み換え |
各音声ソースのレベル調整・チャンネル組み換えが可能です。 |
| オーディオ・オーバー | SDI入力信号に重畳されているエンベデッド音声に、外部入力音声をオーバーレイできます。 |
| ダウンミックス | SDI入力信号に重畳されているエンベデッド音声、または外部入力音声をダウンミックスすることが可能です。 |
| タイムコードパケット | LTC信号を入力し、タイムコードパケット(SMPTE RP188)を重畳できます。(オンスクリーン表示可能) |
| AVDL機能 | 最大10ライン分の映像引き込みが可能です。※1 |
| FS機能 | 約20ライン～1フレーム+20ライン。※2 |
| 音声遅延調整 | 音声遅延をEMB：1ms～300ms、AES/EBU：1ms～85ms、ANALOG：1ms～85msの範囲で任意に設定できます。 |
| ゲンロックポジション | SDI出力の位相を調整できます。 |
| 設定プリセット | 設定プリセットを登録できます。 |
| NETQ受信 | 局間制御パケット(ARIB STD-B39)のカレント音声モードを検出し、設定プリセットを自動で切り替えることが可能です。※3 |
| 簡易テスト信号出力 | 簡易テスト信号(映像/音声)を出力することが可能です。※4 |
| SDI入力信号途絶検出 | SDI入力信号の途絶を検出し、SDI IN LEDを消灯します。 |
| リファレンス入力信号 途絶検出 |
リファレンス入力信号の途絶を検出し、REF IN LEDを橙点滅します。 |
| SDI出力信号途絶検出 | SDI信号出力の途絶を検出し、SDI OUT LEDを橙点灯します。 |
| AVDL引き込み 範囲外検出 |
AVDLモード時にSDI入力とリファレンス入力の位相差が引き込み範囲外になった場合を検出し、AVDL UNLOCK LEDを橙点灯します。 |
| 音声無音検出 | 指定する任意の音声チャンネルに対し、設定した無音条件を満たした際にAUDIO MUTE LEDを橙点灯します。無音条件は、AND/OR、無音時間(3～90秒)、無音閾値(-50～-80dBFs) |
| FANアラーム検出 | 本体に内蔵する空冷FANの回転数が設計値より低下または停止した場合を検出し、ALARM LEDを橙点灯します。 |
| デマルチプレックス機能 (オプション) |
出力SDI信号に重畳されているEMB音声をAES/EBUフォーマットで出力します。 |
- ※1 12G-SDI、6G-SDI、3G Level-Bのみ(3G Level-A、HD-SDI時は5ライン)。
- ※2 12G-SDI、6G-SDI、3G Level-Bのみ(3G Level-A、HD-SDI時は10ライン)。
- ※3 ARIB TR-B23、ARIB TR-B42で規定のラインにおけるパケットのみ有効。
- ※4 簡易テスト信号出力はSDI未入力、外部REF未入力の場合フリーラン動作となります。この状態では経時や外囲環境(温度等)変化により、周波数精度の悪化や、出力映像のジッター特性が許容値を超えるなどが発生する場合があります。安定動作には外部リファレンス源が必須です。
定格
| 入力信号 | SDI IN | SMPTE 2082-1(TYPE 1 MODE1)/ 2081-1(TYPE 2 MODE1)/ 424M/292M準拠、0.8Vp-p/75Ω、BNC 1系統 |
|
| REF IN | BBS：0.43Vp-p/75Ω 3値SYNC：0.6Vp-p/75Ω、 BNC 1系統 | ||
| LTC IN | SMPTE 12M準拠、0.5-4.5Vp-p/10kΩ以上、BNC 1系統 | ||
| AES/EBU IN | SMPTE 276M準拠、100mV～1.1Vp-p/75Ω BNC 4系統(AES/EBU：4系統8CH) Dsub-25(f)(インチネジ) 1系統(AES/EBU：12系統24CH) |
||
| ANALOG AUDIO IN |
最大入力24dBm/600Ω、バランス Dsub-15(f)(インチネジ) 1系統(アナログ音声4系統4CH) |
||
| 出力信号 | SDI OUT1、2 | SMPTE 2082-1(TYPE 1 MODE1)/2081-1(TYPE 2 MODE1)/ 424M/292M準拠、0.8Vp-p/75Ω、BNC 2系統 |
|
| AES/EBU OUT | SMPTE 276M準拠、1.0Vp-p±10%/75Ω BNC 4系統(AES/EBU：4系統8CH) Dsub-25(f)(インチネジ) 1系統(AES/EBE：12系統24CH) |
||
| 映像 フォーマット |
2160p60/59.94/50(12G-SDI MODE1 Y:Cb:Cr=4:2:2 10bit) 2160p30/29.97/25/24/23.98 (6G-SDI MODE1 Y:Cb:Cr=4:2:2 10bit) 1080p60/59.94/50(3G Level-A, Level-B) 1080p30/29.97/25/24/23.98 1080psF30/29.97/25/24/23.98 1080i60/59.94/50 |
||
| 音声 フォーマット |
SDIエンベデッド | 非圧縮リニアPCM 48kHz/24bit | |
| AES/EBU入出力 | 非圧縮リニアPCM 48kHz/24bit | ||
| 動作温度 | 0～40℃ | ||
| 動作湿度 | 20～80％RH(ただし結露なきこと) | ||
| 消費電力 | 22.56VA(12V, 1.88A) | ||
| 質量 | 0.92kg | ||
| 販売開始年月 | 2022年08月 | ||
| VAC-12V04A AC電源アダプター(付属) | |||
| 電源入力 | AC100～240V、47～63Hz、1.1A、平型2ピンプラグ | ||
| 電源出力 | DC+12V/4.2A、XLR-4(f) (1番ピン：GND、4番ピン：DC+12V) | ||
| 動作温度 | 0～40℃ | ||
| 動作湿度 | 20～80％RH(ただし結露なきこと) | ||
性能
| 入力特性 | SDI IN | 分解能 | 10bit | |
| サンプリング周波数 | 12G：594MHz・593.4MHz 6G：297MHz・296.7MHz 3G：148.5MHz・148.35MHz HD：74.25MHz・74.17MHz |
|||
| 反射減衰量 | 5MHz～1.485GHz：15dB以上 1.485GHz～3GHz：10dB以上 3GHz～6GHz：7dB以上 6GHz～12GHz：4dB以上 |
|||
| エンベデッド音声 AES/EBU 音声通過特性 (サンプリングレート48kHz時) |
振幅リプル | 19kHzまで+0.00, -0.05dB以内 | ||
| 振幅減衰 | 19kHzまで-0.05dB以内、 19kHz～20kHzまで-0.20dB以内 |
|||
| ANALOG AUDIO IN |
入力インピーダンス | 600Ω | ||
| 周波数特性 | 50Hz以下 ±0.3dB以内、 50Hz～20kHz -0.1dB以内 |
|||
| ひずみ特性 | +4dBmにて0.1%以下、 +24dBmにて0.1%以下 |
|||
| SN特性 | 75dB以上(最大入力レベルを基準) | |||
| クロストーク (L/Rチャンネル) |
+24dBm、100Hz～7.5kHzにて65dB以上 | |||
| 出力特性 | SDI OUT 1、2 |
分解能 | 10bit | |
| サンプリング周波数 | 12G：594MHz・593.4MHz 6G：297MHz・296.7MHz 3G：148.5MHz・148.35MHz HD：74.25MHz・74.18MHz |
|||
| サンプリング周波数精度 (INTERNALモード時） |
±10ppm以内 | |||
| 信号振幅 | 0.8Vp-p±10%/75Ω | |||
| 反射減衰量 | 5MHz～1.485GHz：15dB以上 1.485GHz～3GHz：10dB以上 3GHz～6GHz：7dB以上 6GHz～12GHz：4dB以上 |
|||
| 立ち上がり/ 立ち下がり時間 |
12G：45ps以下(20%～80%間) 6G：80ps以下(20%～80%間) 3G：135ps以下(20%～80%間) HD：270ps以下(20%～80%間) |
|||
| オーバーシュート | 10%以下 | |||
| DCオフセット | ±500mV以内 | |||
| ジッター 特性 |
アライメント | 12G/6G/3G：0.3UI以下、HD：0.2UI以下 | ||
| タイミング | 12G：8.0UI以下、6G：4.0UI以下 3G：2.0UI以下、HD：1.0UI以下 |
|||
| AES/EBU OUT | 分解能 | 24bit | ||
| サンプリング周波数 | 48kHz | |||
| 信号振幅 | 1Vp-p±10%/75Ω | |||
| 最小遅延 | 約1ms(DELEY設定=1の場合) | |||
| 入出力遅延 | 映像遅延(AVDL時) | 約1.6μs～約10ライン
(ゲンロックモード、フォーマットにより変化) ※1 12G：1.56μs～10ライン+1.15μs6G：3.11μs～10ライン+2.62μs 3G Level-A：1.69μs～ 5ライン+1.32μs 3G Level-B：3.10μs～10ライン+2.30μs HD：3.37μs～5ライン+2.64μs |
||
| 映像遅延(FS時) | 約20ライン～1フレーム+20ライン ※2 | |||
| 音声遅延 | EMB：1～300ms、AES/EBU：1～85ms ANALOG：1～85ms 1msステップで任意調整 |
|||
- ※1 12G-SDI、6G-SDI、3G Level-Bのみ(3G Level-A、HD-SDI時は5ライン)。
- ※2 12G-SDI、6G-SDI、3G Level-Bのみ(3G Level-A、HD-SDI時は10ライン)。
■【AES/EBU 5-16コネクター仕様】
| ピン番号 | I/O | 信号 |
| 1～13 | ― | GND |
| 14 | I/O | AES/EBU 5 CH 9/10 |
| 15 | I/O | AES/EBU 6 CH 11/12 |
| 16 | I/O | AES/EBU 7 CH 13/14 |
| 17 | I/O | AES/EBU 8 CH 15/16 |
| 18 | I/O | AES/EBU 9 CH 17/18 |
| 19 | I/O | AES/EBU 10 CH 19/20 |
| 20 | I/O | AES/EBU 11 CH 21/22 |
| 21 | I/O | AES/EBU 12 CH 23/24 |
| 22 | I/O | AES/EBU 13 CH 25/26 |
| 23 | I/O | AES/EBU 14 CH 27/28 |
| 24 | I/O | AES/EBU 15 CH 29/30 |
| 25 | I/O | AES/EBU 16 CH 31/32 |
- ※ デジタル音声の配線ケーブルを作成する際は、薄型のDsubコネクターのケースをご使用ください。
- ※ 推奨Dsubコネクターケースは、第一電子工業社製：17JE-25H-1C-CFです。
- ※ 推奨Dsubコネクターは、ヒロセ電機製： HDBB-25PF(05)です。
- ※ Dsubコネクターの嵌合ネジはインチタイプです。
■【ANALOG AUDIO IN 1-4コネクター仕様】
| ピン番号 | I/O | 信号 |
| 1 | I | 平衡音声入力 CH1 HOT |
| 2 | I | 平衡音声入力 CH1 COLD |
| 3 | I | 平衡音声入力 CH2 HOT |
| 4 | I | 平衡音声入力 CH2 COLD |
| 5 | I | 平衡音声入力 CH3 HOT |
| 6 | I | 平衡音声入力 CH3 COLD |
| 7 | I | 平衡音声入力 CH4 HOT |
| 8 | I | 平衡音声入力 CH4 COLD |
| 9～15 | ― | GND |
- ※ アナログ音声の配線ケーブルを作成する際は、薄型のDsubコネクターのケースをご使用ください。
- ※ 推奨Dsubコネクターケースは、第一電子工業社製：17JE-15H-1C-CFです。
- ※ 推奨Dsubコネクターは、ヒロセ電機製： HDAB-15PF(05)です。
- ※ Dsubコネクターの嵌合ネジはインチタイプです。
