AJA Video Systems KONA 5 12G-SDI 対応I/O カード
AJA Video Systems KONA 5 12G-SDI 対応I/O カードの商品説明
【主な特長】
10 ビット 4:2:2 と 4:4:4、または 12 ビット*のカラースペースに対応し、目で見たままの映像を実現します。KONA 5 はインジェストと出力が柔軟に行え、12G/6G/3G-SDI とフルサイズの HDMI 2.0 ポートが搭載されたモニタに接続可能です。キャプチャーと同時にパススルーが行える双方向性の 12G-SDI ポートは、計り知れない柔軟性をもたらします。対応するソフトウェアを用いることで、マルチチャンネルのキャプチャーとストリーミングが行えます。*アプリケーションに依存■最大 50/60 fps のフレームレートで 4K と UltraHD のインジェストと出力に対応
■4:4:4 と 4:2:2 ワークフローに対応
■10 ビット 4K/UltraHD と 2K/デュアルリンク/HD/SD 入出力
■12 ビットカラー対応 (アプリケーションに依存)
■HDMI 2.0 出力 (4K/UltraHD HFR 4:2:2 10 ビット)
■HDR 10 対応 - HDR インフォフレームメタデータ、HDMI 2.0a/CTA-861.3 準拠
■HLG (ハイブリッドログガンマ) 対応
■8 チャンネル AES/EBU、8 チャンネルエンベデッド HDMI、16チャンネルエンベデッド SDI デジタルオーディオ I/O
■リファレンス入力 (アナログブラックバーストまたは 3 値)
■同梱のブレイクアウトケーブルを使用して外部接続を拡張
■9 ピン端子で RS-422 に対応
■macOS、Windows、Linux に対応
業務向けの接続性 : 12G-SDI と HDMI 2.0
KONA 5 が誇る 4 系統の双方向性 12G-SDI 端子とリファレンス入力、4K/UltraHD I/O は、12G-SDI ケーブルまたは 6G-SDI ケーブル、もしくは 3G-SDI ケーブルを 4 本を束ねた場合であっても確実に動作します。2K/HD I/O は、3G-SDI ケーブル 1 本または、デュアルリンクさせた 1.5G-SDI で接続可能です。SDI を経由して同時にキャプチャーとモニタリングが行えます。
フルサイズの HDMI 2.0 端子はモニタリングや出力に使用可能です。HDR、ディープカラー、HFR に対応しています。ポスト、放送局、グラフィックス、バーチャルセット、プレビズ、ライブコンポジットなどの業務の全般に渡って、KONA 5 は最適な選択肢です。
接続性を拡張
KONA 5 には、接続性を拡張できるブレイクアウトケーブルが同梱されています。AES、RS-422 制御、リファレンスに対応します。
・8 チャンネル AES/EBU (BNC) 入力
・8 チャンネル AES/EBU (BNC) 出力
・制御用 RS-422 9 ピン端
・LTC 入出力
HDR
HDR (ハイダイナミックレンジ) は、 標準的な信号に比べ、広色域で豊かな色彩、より明るい白色、そしてより深く暗い黒色を扱えます。これによりイメージ (画) は、より「生き生きとした」見た目になり、自然で真実味のある色を視聴者に届けることができるようになります。
KONA 5 は、HDMI2.0a/CTA-861.3 と HD に準拠した HDR インフォフレームデータが扱える HLG や HDR 10 に対応した HDMI ディスプレイとの強力な互換性をもたらします。

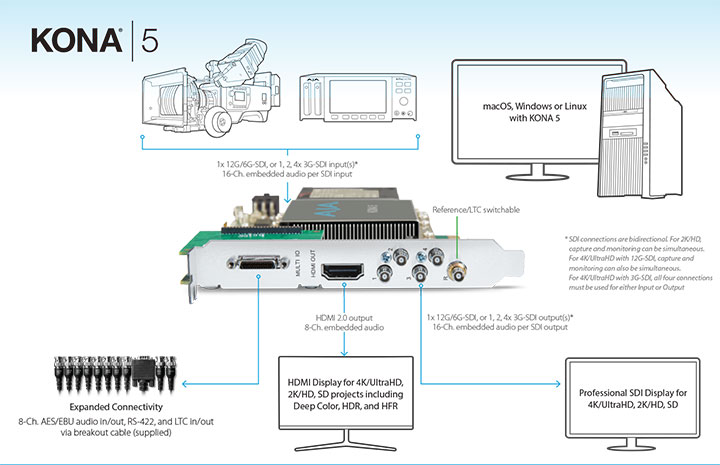

ワークフロー
KONA 5 は強力な次世代の能力を様々なワークフローで発揮します。広範で柔軟な接続性により、マルチフォーマットを扱うプロジェクトの中心に据えることができます。
マシン制御
9 ピンの RS-422 ポートがブレイクアウトケーブルに含まれているため、外部デバイスからフレーム単位の正確さでキャプチャーや停止の制御が行えます。
仕様
ビデオフォーマット
(4K) 4096 × 2160P 23.98、24、25、29.97、30、47.95、48、50、59.94、60
(UltraHD) 3840 × 2160P 23.98、24、25、29.97、30、47.95、48、50、59.94、60
(2K) 2048 × 1080p 23.98、24、25、29.97、30、47.95、48、50、59.94、60
(2K) 2048 × 1080PsF 23.98、24、25、29.97、30
(HD) 1080p 23.98、24、25、29.97、30、47.95、48、50、59.94、60
(HD) 1080PsF 23.98、24、25、29.97、30
(HD) 1080i 50、59.94、60
(HD) 720p 50、59.94、60
(SD) 625i 50
(SD) 525i 59.94
※ハイフレームレート性能はホストシステムの能力に依存します。上記のフレームレートにすべてのシステムを対応させられるわけではありません。
デジタルビデオ入力
12G-SDI*、SMPTE-2082、12 ビット**、10 ビットと 8 ビット
6G-SDI*、SMPTE-2081、10 ビットと 8 ビット
3G-SDI、SMPTE-259/292/296/424/425、12 ビット*、10 ビットと 8 ビット
4K/UltraHD 4:4:4 (4 × BNC)
1.5G-SDI、SMPTE 372M、デュアルリンク HD 4:4:4 (2 × BNC)、12 ビット**、10 ビットと 8 ビット
1.5G-SDI、SMPTE 292M、シングルリンク 4:2:2 (1 × BNC)、10 ビットと 8 ビット
* SDI 接続は双方向性です。2K/HD では、キャプチャーとモニタリングは同時に行えます。12G-SDI による 4K/UltraHD の場合でも、キャプチャーとモニタリングは同時に行えます。3G-SDI で 4K/UltraHD を扱う場合には、4 つの接続すべてを入力もしくは出力として使用する必要があります。さらに、12G-SDI、6G-SDI で設定された入力は UltraHD / 4K にのみ対応します。
** ビット深度の対応はアプリケーションに依存します。互換性は、使用するソフトウェアの開発元までお問い合わせください。
デジタルビデオ出力
12G-SDI*、SMPTE-2082、12 ビット**、10 ビットと 8 ビット
6G-SDI*、SMPTE-2081、10 ビットと 8 ビット
3G-SDI、SMPTE-259/292/296/424、12 ビット*、10 ビットと 8 ビット
4K/UltraHD 4:4:4 (4 × BNC)
1.5G-SDI、SMPTE 372M、デュアルリンク HD 4:4:4 (2 × BNC)、12 ビット**、10 ビットと 8 ビット
1.5G-SDI、SMPTE 292M、シングルリンク 4:2:2 (1 × BNC)、10 ビットと 8 ビット
HDMI v2.0
30/36 ビット/ピクセル、RGB または YUV、カラーコンポーネント毎に 6 Gbps
最大 60p (4:2:2) で 4K、UltraHD、2K、HD、SD の HFR に対応、10 ビット and 8 ビット
HDR10 対応 - HDR インフォフレームメタデータ、HDMI 2.0a/CTA-861.3 準拠
HLG 対応 - HDMI 2.0b/CTA-861-G 準拠***
* SDI 接続は双方向性です。2K/HD では、キャプチャーとモニタリングは同時に行えます。12G-SDI による 4K/UltraHD の場合でも、キャプチャーとモニタリングは同時に行えます。3G-SDI で 4K/UltraHD を扱う場合には、4 つの接続すべてを入力もしくは出力として使用する必要があります。さらに、12G-SDI、6G-SDI で設定された出力は UltraHD / 4K にのみ対応します。
** ビット深度の対応はアプリケーションに依存します。互換性は、使用するソフトウェアの開発元までお問い合わせください。
*** HLG への対応はアプリケーションに依存します。互換性は、使用するソフトウェアの開発元までお問い合わせください。
デジタルオーディオ入力
16 チャンネル、24 ビット / 16 ビット SDI エンベデッドオーディオ、サンプルレート 48 kHz、同期
8 チャンネル、24 ビット / 16 ビット HDMI エンベデッドオーディオ、サンプルレート48 kHz、同期
8 チャンネル、16 ビット / 4 ビット AES/EBU オーディオ、サンプルレート48 kHz、同期または非同期、内部サンプルレート変換 (ブレイクアウトケーブルの 4 × BNC 経由)
デジタルオーディオ出力
16 チャンネル、24 ビットエンベデッドオーディオ、サンプルレート 48 kHz、同期
8 チャンネル、24 ビットエンベデッドオーディオ、サンプルレート 48 kHz、同期
8 チャンネル、16 ビット / 24 ビット AES/EBU オーディオ、サンプルレート 48 kHz、同期または非同期、内部サンプルレート変換 (ブレイクアウトケーブルの 4 × BNC 経由)
ダウンストリームキーヤー
ビデオ、マット または フレームバッファでアルファチャンネル付きのグラフィックに対応、または入力されたビデオまたはマットでコンテンツのフレームバッファに対応
リファレンス
アナログブラックバースト (1V) またはコンポジットシンク (2V または 4V) または HD 3 値 (1V) (PCIe ブラケットの 1 × HD-BNC 経由)
ゲンロックがリファレンス入力として設定されている場合のリファレンス入力は 75 Ω で終端
タイムコード
LTC タイムコード入出力 (ブレイクアウトケーブルの 2 × BNC 経由)
LTC タイムコード入力 (PCIe カードの 2 ピンヘッダー経由)
LTC タイムコード入力 (PCIe ブラケットの HD-BNC 経由)
電気的なインターフェイス
8 レーン PCIe 3.0
マシン制御
RS-422、Sony 9 ピンプロトコル (ブレイクアウトケーブル経由)
9 ピン D コネクターのピンアウト配列
1 | GND |
2 | RX- |
3 | TX+ |
4 | GND |
5 | 非使用 |
6 | GND |
7 | RX+ |
8 | TX- |
9 | GND |
シェル | GND |
ノイズ
50dBA 未満 (自由大気中、1m の A 特性)
サイズ (w × d × h)
19.05 mm × 175.26 mm × 127.00 mm (0.75 インチ × 6.9 インチ × 5.0 インチ)
重量
PCIe カード : 0.3 kg (0.6 ポンド)
ケーブル (合計) : 0.6 kg (1.3 ポンド)
電源
定格 28W
最大 35W
動作環境
安全使用温度 : 0℃ から 40℃ (32°F から104°F)
安全保管温度 (電源オフ) : -40℃ から 60℃ (-40°F から 140°F)
動作湿度 : 10% から 90% (結露なきこと)
動作高度 : 3,000m 未満 (10,000 フィート未満)
