商品説明

リモート4ユーザー/ローカル1ユーザー対応の64ポートIP-KVMスイッチ

従来製品と同様に、離れた場所から標準的なインターネットブラウザを使用して複数のサーバーへのアクセスやモニタリングができ、ネットワークがダウンした場合でもモデムを介したアウトオブバンドアクセスで、BIOSレベルのトラブルシューティングが可能です。
さらに本製品は、改良を加え、高解像度(1,920×1,200)にも対応しています。

上記以外に音声、冗長電源、冗長ネットワークに対応し、耐障害性に優れているのが特長です。
一般的なサーバーの他にブレードサーバーのシャーシにも対応しているため、サーバーの混在環境でもコンソールの集約が可能です。
デバイス管理ソフトウェアCC2000と併用すれば、ブレードサーバーや仮想サーバー等のデバイスやユーザー等の一元管理をネットワークを介して実現します。
ATEN製のPDUと連携させると、本製品のインターフェースからリモート電源操作も可能に。
さらにローカルやリモートの画面を格子状に分割してKVMスイッチ配下のサーバーコンソールを複数同時に表示できる「パネルアレイモード(画面分割機能)」やメッセージボード機能、マウスダイナシンク(マウスの同期)機能を始め、便利な機能を多数搭載し、リモート管理業務を強力に支援します。

[新機能]
■FIPS 140-2 Level 1セキュリティ標準準拠で高度なセキュリティを実現
■バーチャルメディア転送速度が従来機種の2倍の速さに(読込20Mbps、書込30Mbps)
■FPGAグラフィックプロセッサ搭載で高解像度表示が可能
 (ローカルコンソール) 最大1,920×1,20060Hz、24-bit色深度、
 延長距離最大50m / (リモートコンソール) 最大1,920×1,20060Hz、
 24-bit色深度
 ※KA7166/KA7168/KA7169/KA7175/KA7176/KA7177使用時のみ対応

[ハードウェア]
■リモート4ユーザー/ローカル1ユーザー64ポートIP-KVMスイッチ(2Uサイズ)
■ラップトップUSBコンソールポートを使用して、ノートパソコンを追加ローカルコンソールとして使用可能
■リモートからのIPアクセスに独立した4バスセッションを使用
■10/100/1000 Mbpsネットワークインターフェースを2ポート搭載 - ネットワークの二重化や、異なる2つのIPアドレスの割り当てが可能
■ブレードサーバー対応
■PS/2、USBおよびシリアル(RS-232)接続対応
■ローカルコンソールはUSBキーボード・マウスに対応
■マルチプラットフォーム(Windows、Mac、Oracle社SPARC(Sun)、LinuxおよびVT100ベースシリアルデバイス)対応
■オーディオ対応
■デュアル電源供給対応
■単体で64台まで、カスケード接続をすれば最大512台のコンピューターを監視・操作することが可能※
※ 対応KVMスイッチ - CS9134、CS9138、KH1508A、
KH1516A(カスケード接続されたKVMスイッチの機能によって、本製品の機能が一部対応できないことがあります。)

[管理]
■最大64名のユーザーアカウントが作成可能 - 32名までのユーザーが同時に操作を共有可能
■温度によって回転速度が変化するグリーンITファン搭載
■イベントログ、Windowsベースのログサーバー対応
■重大なシステムイベントの発生時にはSMTPメールで通知。SNMPトラップ、Syslog対応
■カスタマイズ可能なイベント通知機能
■ファームウェアアップグレード対応
■アウトオブバンドアクセス - モデムのダイヤルイン/ダイヤルアウト/ダイヤルバック接続に対応
■モジュールID保存機能 - モジュールのポート変更後もデバイス情報を自動認識。製品側では再設定不要
■ポート共有モードにより複数ユーザーからのサーバーへの同時アクセスが可能
■ALTUSEN 統合管理システムCC2000およびビデオセッションレコーダーCCVSR対応
■電源管理デバイスとの連携を強化 - KVMポートをATEN/ALTUSEN PDU製品の電源アウトレットに関連付けし、製品インターフェースを使ったサーバー電源のリモート管理が可能に
■IPv6対応

[可用性]
■パネルアレイモード - ローカルコンソールのオペレーターおよびリモートアクセスユーザーの両方で利用可能
■統合された日本語対応インターフェース - ローカルコンソール、ブラウザメニュー等のGUIは多言語に対応しているため、ユーザーの訓練時間を短縮し、生産性の向上が可能
■マルチプラットフォームクライアント対応(Windows、Mac OS X、Linux、Oracle社SPARC(Sun))
■各種Webブラウザに対応 (IE、Chrome、Firefox、Safari、Opera)
■Webブラウザを使ったリモートアクセス - 事前にJavaソフトウェアパッケージをインストールしなくても、Webブラウザだけで操作可能
■バーチャルリモートデスクトップを複数起動し、同一ログインセッションから複数のサーバーに接続可能
■バーチャルリモートデスクトップ画面はフルスクリーン表示、またはリサイズ可能なウィンドウ表示が選択可能
■キーボード・マウスブロードキャスト機能 - キーボード・マウスの入力は製品配下にある全サーバーで複製が可能
■ローカルコンソールの自動同期 - ローカルコンソールモニターのEDID情報はコンピューターモジュール内に保存されるので、最適な解像度で表示可能

[高度なセキュリティ]
■外部認証対応 - RADIUS、LDAP、LDAPS、MS Active Directory
■ブラウザログイン時のパスワード入力をTSL 1.2データ暗号化およびRSA 2048ビット証明書で保護
■キーボード/マウス、ビデオ、バーチャルメディアの各信号を個別に暗号化可能
 (56ビットDES、168ビット3DES、256ビットAES、128ビットRC4、またはランダムより選択)
■IPアドレス、MACアドレスによるフィルタリング機能
■サーバーへのアクセス許可や操作許可をユーザー毎およびグループ毎に設定可能
■CSR自動生成機能およびサードパーティーの認証機関による認証に対応

[バーチャルメディア]
■バーチャルメディアを使用して、ファイルアプリケーション、OSのパッチ、ソフトウェアのインストールや診断テストが可能
■バーチャルメディアはUSB対応サーバーにおいてOSおよびBIOSレベルで動作可能
■DVD/CDドライブ、USBマスストレージデバイス、PCハードドライブおよびISOイメージ対応

[バーチャルリモートデスクトップ]
■帯域制御機能 - ビデオ画質は帯域幅の変化に応じて自動調整。
 モノクロ色深度設定、データ圧縮率のしきい値/ノイズ設定は環境に合わせて変更が可能
■フルスクリーンビデオ表示、リサイズ可能ビデオ表示ともに対応
■リモートユーザーのコミュニケーションに活用できるメッセージボード搭載
■マウスダイナシンク機能 - ローカル/リモートのマウスは自動的に同期
■終了マクロ対応
■多言語対応ソフトウェアキーボード搭載
■BIOSレベルでのアクセス可能

仕様

主な仕様

【コンピューター接続数】
■ダイレクト
 64

■最大
 512(カスケード接続)

【コンソール接続数】
■ローカル
 1

■リモート
 4

【コンピューター側対応インターフェース】
キーボード/マウス:PS/2、USB(Win、Mac、Sun)、シリアル

【コンソール側対応インターフェース】
キーボード/マウス:USB

【ポート選択】
プッシュボタン、ホットキー、GUI

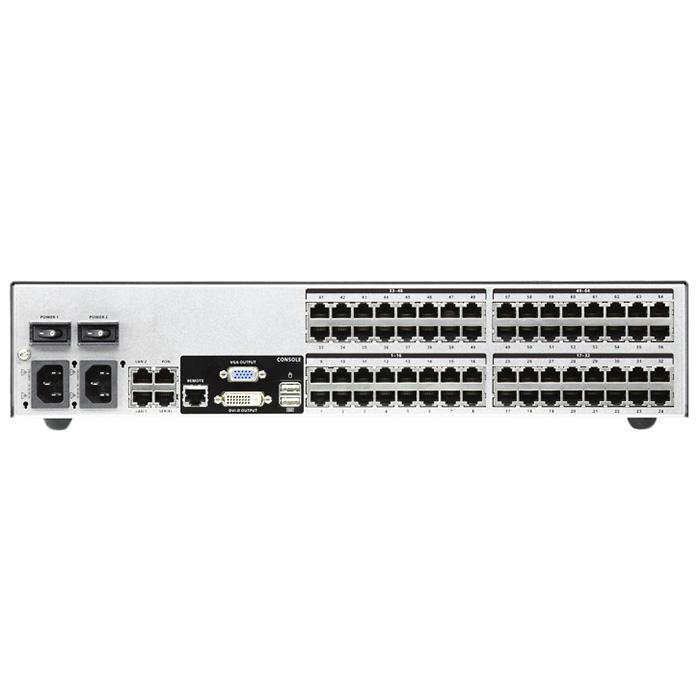

【コネクター】
■KVMポート
 キーボード/マウス/モニター/スピーカー/マイク:RJ-45 メス×64

■コンソールポート
 キーボード:USBタイプA メス×1
 マウス:USBタイプA メス×1
 モニター:DVI-D メス×1、D-Sub 15ピン メス×1
 スピーカー:ステレオミニジャック×1
 マイク:ステレオミニジャック×1
 リモートコンソールポート(予備用):RJ-45 メス×1

■電源
 3極AC電源ソケット(IEC 60320 C14)×2

■シリアル
 RJ-45 メス×1

■LANポート
 RJ-45 メス×2

■PON
 RJ-45 メス×1

■USBポート
 USB/バーチャルメディア:USBタイプA メス×3

■ラップトップUSBコンソール(LUC)ポート
 ミニUSB タイプB メス×1

【スイッチ】
■ポート選択
 プッシュボタン×2

■リセット
 ピンホール型スイッチ×1

■電源
 ロッカースイッチ×2

【LED】
■オンライン/選択(KVMポート)
 グリーン/オレンジ×64

■電源
 ブルー×2

■リンク 10 / 100 / 1000 Mbps
 レッド / オレンジ / グリーン×2

【エミュレーション】
キーボード/マウス:PS/2、USB

【スキャンインターバル】
1-255秒(ユーザー設定)

【電源仕様】
AC 100-240V、50/60Hz、1.0A
(日本仕様はPSE対応 3P/100V電源コードを同梱)

【消費電力】
■シングル電源
 67.9 W

■デュアル電源
 26.2 W

【ビデオ】
■ローカル
 1,920×1,20060Hz※、24ビット色深度、最大延長距離50m

■リモート
 1,920×1,20060Hz※、24ビット色深度

【動作環境】
■動作温度
 0-40°C

■保管温度
 -20-60°C

■湿度
 0-80% RH、結露なきこと

【ケース】
■ケース材料
 メタル

■重量
 7.00 kg ( 15.42 lb )

■サイズ(W×D×H)
 434×413×88 mm

【ネットワークプロトコル】
10Base-T、100Base-T、1000Base-T、Auto-Sence、TCP、IP、HTTP、HTTPS、DNS、DHCP、PPP、UDP、ARP、ICMP、SMTP、RADIUS、LDAP、LDAPS

【対応ATEN製品】
■コンピューターモジュール
《PS/2モジュール》
KA7120

《USBモジュール》
KA7170
KA7175 (バーチャルメディア対応)
KA7176 (バーチャルメディア&オーディオ対応)
KA7177 (バーチャルメディア&スマートカードリーダー対応)
KA7178(2バス・バーチャルメディア・オーディオ対応)
KA7166(スマートカードリーダー・DVI対応)
KA7168(スマートカードリーダー・HDMI対応)
KA7169(スマートカードリーダー・DisplayPort対応)

《シリアルモジュール》
KA7140

■SUNシステム専用モジュール (D-SUB15ピン+USB)
 KA7170

■MAC用モジュール
 KA7170

【カスケード対応製品】
CS9134、CS9138、KH1508A、KH1516A
(カスケード接続されたKVMスイッチの機能によって、本製品の機能が一部対応できないことがあります。)

【注意】
※KA7166/KA7168/KA7169/KA7175/KA7176/KA7177使用時のみ対応
