Clear-Com SB-704 メインステーション

Clear-Com SB-704 メインステーション

元の価格 ¥1,122,294 - 元の価格 ¥1,122,294
元の価格
¥1,122,294
¥1,122,294 - ¥1,122,294
現在の価格 ¥1,122,294
(税込)

ポイント還元(1%)

お取り寄せ
在庫:0
管理番号:N_1087748
新規登録後、すぐ使えるクーポンをアプリで配布中

※受注オーダー品のため、お届けまで2ヶ月以上かかる場合がございます。詳しくはご注文前にお気軽にお問い合わせ下さい。

Clear-Com SB-704 メインステーションの商品説明

10グループ出力のマトリックススイッチボードを装備した4チャンネルのメインステーションです。MS-704と同等の機能を持ちます。各グループ出力はA、B、C、Dチャンネルまたはオフポジションを選択でき、使用状況によってグルーピング内容を容易に変更することが可能です。スピーカーを内蔵していませんが、外部スピーカー(8Ω4W)用のジャックを備えています。


メインステーションとは

メインステーションは端末ステーション(スピーカーステーション、ベルトパック/ヘッドステーション)に電源を供給するほかにターミネーションの設定や外部プログラム入力、ステージアナウンス出力等、いわゆる親機としての機能があります。システムに応じて2系統/4系統を選択可能で、Link機能によって全系統を1系統のパーティーラインとすることも可能。5系統以上についてはマスターステーションで対応。また規定台数以上の端末ステーションを使用する場合や、長距離システムによる電圧低下を防ぐ為に複数のメインステーションやパワーサプライを使用することもできます。オプションのグースネックマイクは、内蔵または外部スピーカーとの共用によりハンズフリーによる通話を可能にします。ショートサーキット回路を装備しシステムを保護します。AC電源が必要です。

仕様

ヘッドセットマイク

入力:>=1KΩダイナミック型
周波数特性:200Hz-12KHz±3dB
ゲイン:+41dB±2dB

パネルマイクプリアンプ/グースネックマイク・オプション

コネクター:1/4インチパネルマウンティングジャック
入力:>=2kΩ エレクトレット型
周波数特性:600Hz-10KHz
ゲイン:>37dB

ヘッドフォンアンプ

負荷インピーダンス:<=25Ω
出力レベル:>=17dBu
歪率:<0.2%THD(1kHz)
周波数特性:200Hz-10KHz±3dB
ゲイン(from intercom line):+34dB

外部スピーカーアンプ

インピーダンス:4Ω
最大出力レベル:20dBu±2dBu

プログラムアンプ(電子バランスインプット)

入力インピーダンス:5KΩ電子バランス
入力レベル:-16dB(LINE)
周波数特性:100Hz-17KHz(±)3dB

電源部

入力電圧/消費電力:100-240VAC 50-60HZ
出力電圧/電流:30VDC 2A MAX
接続ステーション数:スピーカーステーション10台またはベルトパックステーション40台

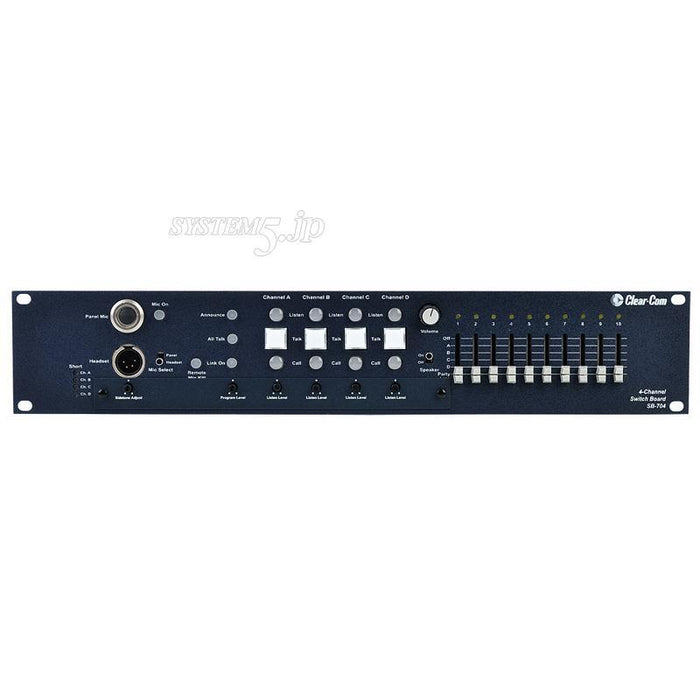

フロントパネル&インジケーター

パネル/ヘッドセットマイクスイッチ ×1
マイク ON ボタン ×1
オールトークボタン ×1
アナウンスボタン ×1
パーティーラインリンクボタン ×1
プログラム ON-OFF-Interrupt DIP スイッチ ×4
プログラムレベルコントロール ×1
リッスンアジャストコントロール ×4
チャンネルナルアジャストコントロール ×4
チャンネルプログラムフィードアジャストコントロール ×4
トークボタン ×4
リッスンボタン ×4
RMK ボタン ×1
スピーカーON/OFF スイッチ ×1
スピーカーボリュームコントロール ×1
ショート LED ×4
パネルマイクゲインコントロール ×1
サイドトーンアジャストコントロール ×1
ヘッドセットオーディオリミッターDIP スイッチ ×1
Interrupt Enable DIP スイッチ ×3
オートコール DIP スイッチ ×4
オートトーク/リッスン DIP スイッチ ×4
トークラッチ Disable DIP スイッチ ×4
ラインレングンス DIP スイッチ ×4
チャンネルアサインスライドスイッチ ×10

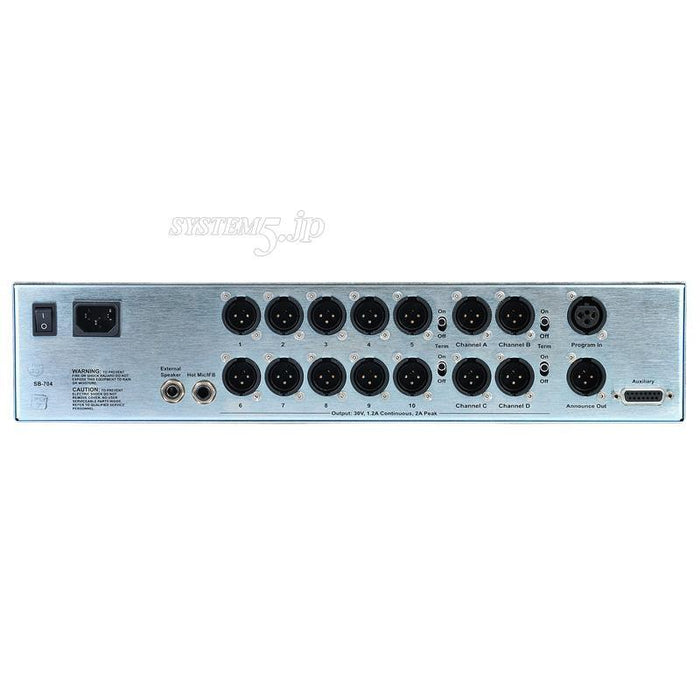

コネクター

ヘッドセット XLR-4-32 ×1
インターカムライン(ABCD) XLR-3-32×4
インターカムライン(マトリックス入力) XLR-3-32×10
外部プログラム入力 XLR-3-31 ×1
ステージアナウンス出力 XLR-3-32×1
外部スピーカー出力 1/4 フォーンジャック ×1
AUX プログラム入力 DB15F×1

一般仕様

動作温度:0-50℃
寸法(mm)突起部は含まず:483(W)×88(H)×267(D)、EIA19インチ2U
重量:4.97kg
