広範囲のHDMIアップ＆ダウンスケーリング対応
1024×768～4096×2160の広範囲で計14種類のスケーリングに対応し任意の解像度で出力できます。
安定した映像表示の継続が可能
ソース機器やスイッチャー、ケーブルなどの仕様や不具合によって、映像がうまく表示されなかったり、解像度が変わってしまったりする場合においても、本機を接続することでこれらの事象を回避し、映像を安定して表示できます。
表示機器へ入力信号が送信されていない場合でも、表示機器に対して本機が黒画像のHDMI信号を出力し続けるため、エラーメッセージなどが表示されてしまうことを避けられます。黒画像を青画像に変更することも可能です。
HDMI音声デエンベデッド対応
入力したHDMI信号にエンベデッド（重畳）された音声をデジタル・アナログ音声に分離（デエンベッド）出力可能。HDMI出力端子に何も接続せず、音声出力端子から音声のみの抽出も可能です。
プリセットEDID
解像度、リフレッシュレート、音声の異なるプリセットEDIDを搭載しています。プリセットEDIDにより、本機が介在しても「表示しない」「マルチチャンネル音声で再生されない」などの不具合事象は生じません。
HDCP2.2/1.4対応
HDCP2.2の4Kコンテンツにも対応します。
対応オーディオフォーマット
出力端子によって、対応オーディオフォーマットが異なります。
■HDMI
LPCM 2CH, 5.1CH, 7.1CH
Dolby TrueHD, Dolby Digital Plus, Dolby Atmos, DTS-HD Master audio
■SPDIF
Dolby Digital, DTS5.1, PCM2.0
■3.5mmステレオミニ
PCM2.0
電源コネクター部ロック機構
本機コネクター部のロック機構により、ACアダプターの抜け落ちを防止します。
パネル各部名称

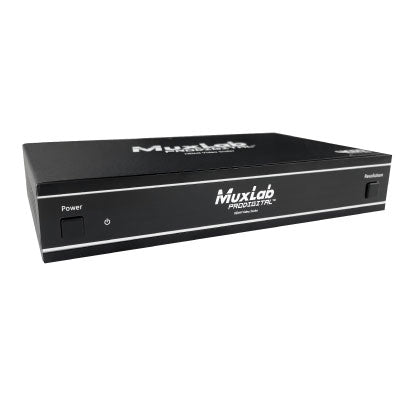

| フロント |
|
|
|
①
|
Power ボタン
|
本機の稼働中に1秒ほど長押しするとスタンバイ状態になります。スタンバイ状態では信号の出力を停止します。スタンバイ状態を解除する場合は、再度1秒ほど長押ししてください。本機が再起動（ACアダプターの挿抜）した場合でも、スタンバイ状態は解除されます。なお、本機は電源が入ると自動的に稼働します。
|
| ② |
Power LED
|
本機に電源が入ると緑色に点灯します。スタンバイモード時は赤色に点灯します。
|
| ③ |
Resolutionボタン
|
出力解像度のステータス確認、変更する際に使用します。
|
| リア |
|
|
|
①
|
RCA音声出力端子
|
音響機器と接続します。③のHDMI出力端子に表示機器が接続されていない場合でも音声出力します。
|
| ② |
SPDIF音声出力端子
|
音響機器と接続します。③のHDMI出力端子に表示機器が接続されていない場合でも音声出力します。
|
| ③ |
HDMI出力端子
|
表示機器と接続します。
|
| ④ |
HDMI入力端子
|
ソース機器と接続します。
|
| ⑤ |
RS-232 IO
|
RS232コマンドを入出力します。TXは送信データ、RXは受信データ、アースマークは信号グラウンドです。
|
| ⑥ |
電源ジャック
|
付属のACアダプターを接続します。
|
