VideoPro VPUC-HS1STD HDMI 2.0 to 12G-SDIコンバーター(4K60p対応スタンダードモデル)
管理番号: N_1177565
VideoPro VPUC-HS1STD HDMI 2.0 to 12G-SDIコンバーター(4K60p対応スタンダードモデル)
・HDMI2.0(3840x2160p59.94/18Gbps)を12G-SDIに変換します。
HDMIパススルーを搭載しているのでプレビュー用モニターへのHDMI分配器を必要としません。
右のようにさまざまな4K映像機器を入力ソースとしてご利用いただけます。
・HDRに対応しておりHDMI2.0入力の「The Dynamic Range and Mastering InfoFrame」情報を12G-SDIの「Payload ID」へ反映します。(HDRフォーマットマッピング変換およびLUTには非対応)
・側面のUSB-CコネクタからPCをUSBケーブルで接続してユーティリティソフト「BoxCenter Pro」でBINファイルを読み込むことで、EDIDエミュレート設定が可能です。また、BINファイルはHDMIパススルーで接続したモニターからEDIDを読み取り作成可能です。
・冷却FANを搭載し動作温度範囲内での安定動作を保証します。またユーザーによる取り外し交換可能なFANモジュールを保守オプションとしてお求めいただけます。(VPUC-SH1STDと共通)
外形寸法 | 210(W)x76(D)x36(H)mm(コネクタ含まず ブラケット含む ブラケット着脱不可) |
質量 | 412g |
電源 | ACアダプタ給電(USB給電不可) AC100〜240V / DC12V最大748mA |
最大消費電力 | 11.0W(ACアダプタ含む) |
動作温湿度範囲 | 0~40℃、20~80% RH ※結露無きこと |
保管温湿度範囲 | -20~60℃、5~90% RH ※結露無きこと |
入力端子 | HDMI TypeA x1 |

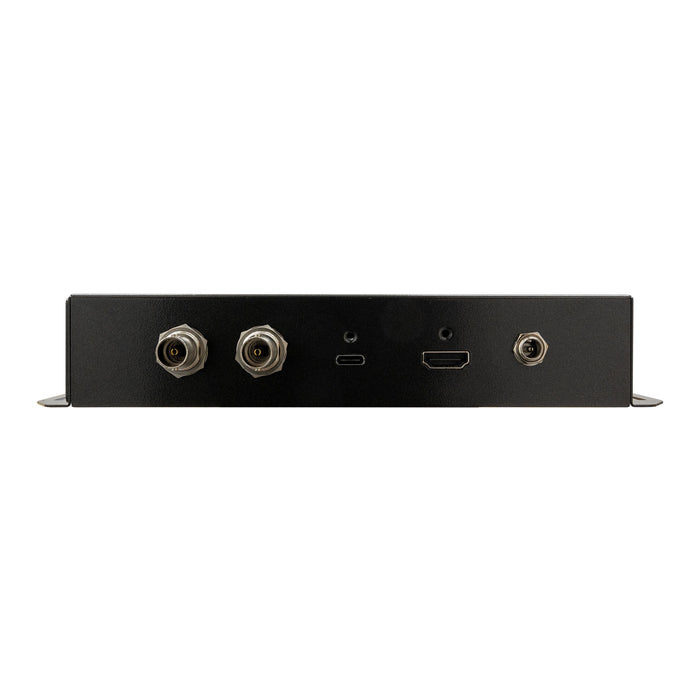

出力端子 | 12G-SDI対応 75ΩBNC x2 、HDMI Type-A x1 (HDMI入力パススルー出力) |
HDMI入力 | HDMI Ver. 2.0b、HDCP非対応、CEC非対応, DeepColor対応、 色空間 RGB/ YCbCr444/ YCbCr422対応、静的HDR対応 |
SDI出力 | 12G-SDI (SMPTE ST2082-1/ST2082-10) 6G-SDI (SMPTE ST2081-10) 3G-SDI Level A Direct image format mapping (SMPTE 425M) 3G-SDI Level B-DL SMPTE ST372 Dual Link mapping (SMPTE 425M) HD-SDI (SMPTE 292M) ※SD-SDI非対応 |
HDMI出力 | HDMI2.0入力パススルー出力 |
HDR | HDMI入力 Dynamic Range and Mastering InfoFrameの内容表示 HDMI2.0入力のDynamic Range and Mastering InfoFrameの情報を12G-SDIのPayloadに反映 ※HDRフォーマットマッピング変換には非対応 (LUTの適応非対応) |
オーディオ入力 | HDMIエンベデッド・オーディオ (LPCM, Max.8ch, サンプリング周波数 32kHz to 192kHz ※48kHzへリサンプル) |
オーディオ出力 | SDIエンベデッド・オーディオ(LPCM Max.8ch,48kHz) ※チャネルのリマッピングおよびダウンミックス出力非対応 |
USBコネクタ | USB Type-C x1 (USB給電非対応) BoxCenter Pro使用時にPCと接続するために使用 |
入出力遅延 | 最大2ライン |
HDMI入力フォーマット | <4K> 4096x2160p23.98/p24/p25/p29.97/p30、4096x2160p59.94/p60/p50、3840x2160p23.98/p24/p25/p29.97/p30、3840x2160p59.94/p60/p50 <FHD> 1920x1080i59.94/i60/i50、1920x1080p23.98/p24/p25/p29.97/p30、1920x1080p59.94/p60/p50 <HD> 1280x720p59.94/p60/p50 ※SDフォーマット非対応 |
SDI出力フォーマット: | <12G-SDI> 4096x2160p59.94/p60/p50、3840x2160p59.94/p60/p50 <6G-SDI> 4096x2160p23.98/p24/p25/p29.97/p30、3840x2160p23.98/p24/p25/p29.97/p30 <3G-SDI Level A> 1920x1080p59.94/p60/p50 <3G-SDI Level B-DL> 1920x1080p59.94/p60/p50 <HD-SDI> 1280x720p59.94/p60/p50、1920x1080i59.94/i60/i50、1920x1080p23.98/p24/p25/p29.97/p30 ※SD-SDI非対応 |
