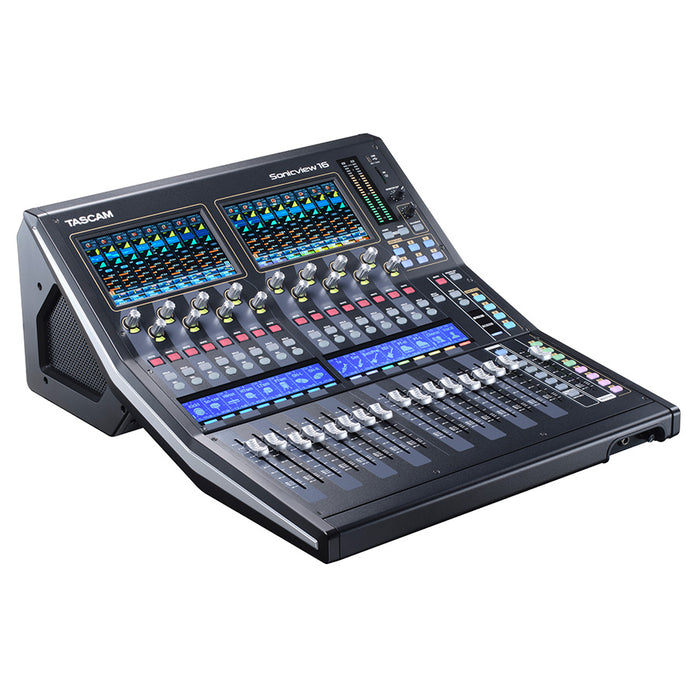

ミキサー仕様
|
|
| 同時処理能力 |
|
| 入力 |
52 [ モノラル:40、ステレオ:2(ステレオ)、Fxリターン:4(ステレオ) ] |
| バス |
32 [ AUX/GROUP 切り替え可能な MIX バス : 22、 MAIN L/R バス : 1 (ステレオ)、 Fx センドバス : 4 (ステレオ) ] |
| 内蔵 Fx |
4 |
| 入力ポート |
|
| 96kHz |
最大152ポート |
| 48kHz |
最大248ポート |
| MIC/LINE |
16 |
| ステレオ (RCA) |
4 (2ステレオ) |
| Dante |
32 (96kHz)、64 (48kHz) |
| SLOT |
32x2 (96kHz)、64x2 (48kHz) |
| USB Audio |
32 |
| 内蔵プレーヤー |
2 (1ステレオ) |
| OSC |
1 |
| TALKBACK |
1 |
| 出力ポート |
|
| 96kHz |
最大148ポート |
| 48kHz |
最大244ポート |
| LINE |
16 |
| Dante |
32 (96kHz)、64 (48kHz) |
| SLOT |
32x2 (96kHz)、64x2 (48kHz) |
| USB Audio |
32 |
| MONITOR OUT (アナログ) |
2 (1ステレオ) |
| 内蔵レコーダー |
2 (1ステレオ) |
| 入出力ポート |
|
| アナログインサート I/O |
2 I/O (MIC/LINE入力 7/8) |
| 信号処理 |
|
| ミキサーエンジン |
96kHz / 54ビット浮動小数点演算 |
| ADC |
96kHz、32ビット |
| DAC |
96kHz、24ビット |
| デジタル I/O サンプリング周波数 |
96kHz、48kHz |

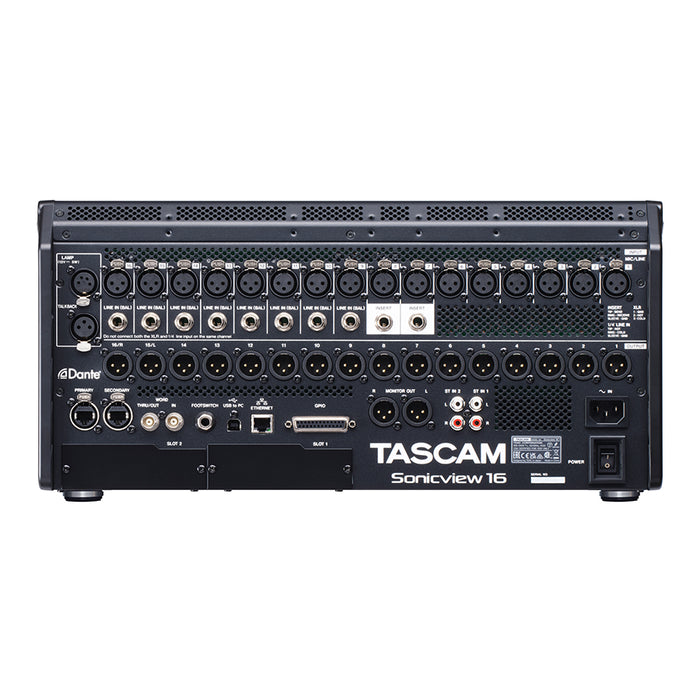

| アナログオーディオ入出力 |
|
| MIC/LINE入力 |
1-16チャンネル |
| コネクター |
XLR-3-31相当 (1:GND、2:HOT、3:COLD) |
| 最大入力レベル |
+12dBu (PAD=オフ、TRIM 最小)、+32dBu (PAD=オン、TRIM 最小) |
| 最小入力レベル |
-62dBu (PAD=オフ、TRIM 最大)、-42dBu (PAD=オン、TRIM 最大) |
| 入力インピーダンス |
5.0kΩ以上 |
| ファンタム電源 |
+48V 供給可能 |
| LINE入力 |
9-16チャンネル |
| コネクター |
6.3mm(1/4") TRS標準ジャック、バランス (Tip:HOT、Ring:COLD、Sleeve:GND) |
| 最大入力レベル |
+12dBu (PAD=オフ、TRIM 最小)、+32dBu (PAD=オン、TRIM 最小) |
| 最小入力レベル |
-62dBu (PAD=オフ、TRIM 最大)、-42dBu (PAD=オン、TRIM 最大) |
| 入力インピーダンス |
5.0kΩ以上 |
| インサート入出力 |
7-8チャンネル |
| コネクター |
6.3mm(1/4") TRS標準ジャック (Tip:SEND、Ring:RETURN、Sleeve:GND) |
| RETURN (Ring) |
|
| 最大入力レベル |
+18dBu |
| 規定入力レベル |
-2dBu |
| 入力インピーダンス |
5.0kΩ以上 |
| SEND (Tip) |
|
| 最大入力レベル |
+18dBu |
| 規定入力レベル |
-2dBu |
| 出力インピーダンス |
100Ω |
| トークバック入力 |
|
| コネクター |
XLR-3-31相当 (1:GND、2:HOT、3:COLD) |
| 最大入力レベル |
+10dBu |
| 最小入力レベル |
-65dBu |
| ゲイン調整範囲 |
0～55dB |
| 入力インピーダンス |
5.0kΩ以上 |
| ファントム電源 |
+48V 供給可能 |
| ステレオ(RCA)入力 |
1-2 |
| コネクター |
RCAピンジャック |
| 最大入力レベル |
+6dBV (1.995Vrms) |
| 規定入力レベル |
-10dBV (0.316Vrms) |
| ヘッドルーム |
16dB |
| 入力インピーダンス |
10kΩ |
| LINE出力 |
1-16チャンネル |
| コネクター |
XLR-3-32相当 (1:GND、2:HOT、3:COLD) |
| 規定出力レベル |
+6dBu (D.ref: -9dBFS)
+4dBu (D.ref: -14dBFS、-16dBFS)
+4dBu or 0dBu (D.ref: -18dBFS、-20dBFS) |
| 最大出力レベル |
+15dBu (D.ref : -9dBFS、A.ref : +6dBu)
+18dBu (D.ref : -14dBFS、A.ref : +4dBu)
+20dBu (D.ref : -16dBFS、A.ref : +4dBu)
+18dBu (D.ref : -18dBFS、A.ref : 0dBu)
+20dBu (D.ref : -20dBFS、A.ref : 0dBu)
+22dBu (D.ref : -18dBFS、A.ref : +4dBu)
+24dBu (D.ref : -20dBFS、A.ref : +4dBu)
注) D.ref : デジタルリファレンスレベル, A.ref : アナログリファレンスレベル |
| 出力インピーダンス |
100Ω |
| モニター出力 (L/R) |
|
| コネクター |
XLR-3-32タイプ (1:GND、2:HOT、3:COLD) |
| 最大出力レベル |
+24dBu |
| 規定出力レベル |
+4dBu |
| 出力インピーダンス |
100Ω |
| ヘッドフォン出力 |
|
| コネクター |
6.3mm(1/4") TRS標準ジャック ＆ 3.5mm(1/8")ステレオミニジャック |
| 最大出力 |
100mW+100mW (32Ω負荷、片側ジャックのみに接続時) |
デジタルオーディオ入出力
|
|
| USBオーディオ |
|
| コネクター |
Type-B |
| 入力数 |
32ch *本機への入力 |
| 出力数 |
32ch *本機からの出力 |
| サンプリング周波数 |
48kHz、96kHz |
| ビット深度 |
32ビット(整数) |
| Dante (PRIMARY/SECONDARY) |
Redundant / Switched 対応 |
| コネクター |
etherCON Cat5e 互換コネクター |
| 伝送プロトコル |
Dante |
| Gigabit Ethernet 規格 |
1000BASE-T (IEEE802.3ab) |
| ケーブル |
CAT5e STP |
| チャンネル数 |
64チャンネル (48kHz)、32チャンネル (96kHz) |
コントロール入出力
|
|
| GPIO |
|
| コネクター |
D-sub 25pin メス インチネジ |
| 入力回路 |
プルアップ (5V) |
| 出力回路 |
オープンコレクタ |
| 出力インピーダンス |
10Ω |
| 耐圧 |
20V |
| 最大電流 |
35mA |
| +5V最大供給電流 |
50mA |
| FOOT SWITCH |
|
| コネクター |
6.3mm(1/4")TS標準ジャック (Tip:SIG、Sleeve:GND) |
| ETHERNET (制御用) |
|
| コネクター |
RJ-45 |
| Ethernet規格 |
100BASE-TX、1000BASE-T |
| プロトコル |
TCP/IP |
その他入出力
|
|
| WORD IN |
|
| コネクター |
BNC (アンバランス) |
| 入力レベル |
0.5Vpp - 5Vpp |
| インピーダンス |
75Ω +/- 10% |
| 入力周波数 |
48kHz、96kHz |
| 許容周波数偏差 |
+/- 100ppm |
| WORD THRU / OUT |
|
| コネクター |
BNC (アンバランス) |
| 出力レベル |
5V TTL 相当 |
| 出力周波数 |
48kHz、96kHz |
| インピーダンス |
75Ω +/- 10% |
| USB (トップパネル) |
キーボード、ストレージ兼用 |
| コネクター |
Type-C |
| 規格 |
USB2.0 HIGH SPEED (480Mbps) |
| バスパワー |
5V-0.5A |
| 対応クラス |
HID、マスストレージ |
| USB (リアパネル) |
USBオーディオインターフェース用 (専用ドライバが必要) |
| コネクター |
Type-B |
| 規格 |
USB2.0 HIGH SPEED (480Mbps) |
| LAMP |
|
| コネクター |
XLR 4pin メス (1:N.A.、2:N.A.、3:GND、4: +12V) |
| 供給電圧 |
0V~12V (輝度調整可能) |
| 最大電力 |
5W |
レコーダー/プレーヤー部仕様
|
|
| 記録メディア |
|
| SDカード |
SDHC (8GB~32GB CLASS10)、SDXC (64GB~128GB CLASS10) |
| USBメモリ(再生のみ) |
8GB~128GB |
| 対応ファイルシステム |
FAT32 (SDHC、USBメモリ)
exFAT (SDXC、USBメモリ) |
| 録音再生フォーマット |
|
| WAV/BWF |
録音: 48kHz/96kHz、24bit、2ch
再生: 48kHz/96kHz、16/24bit、2ch |
| MP3 |
再生: 44.1kHz/48kHz、32kbps~320kbps |
| AAC |
再生: 44.1kHz/48kHz、64kbps~320kbps |

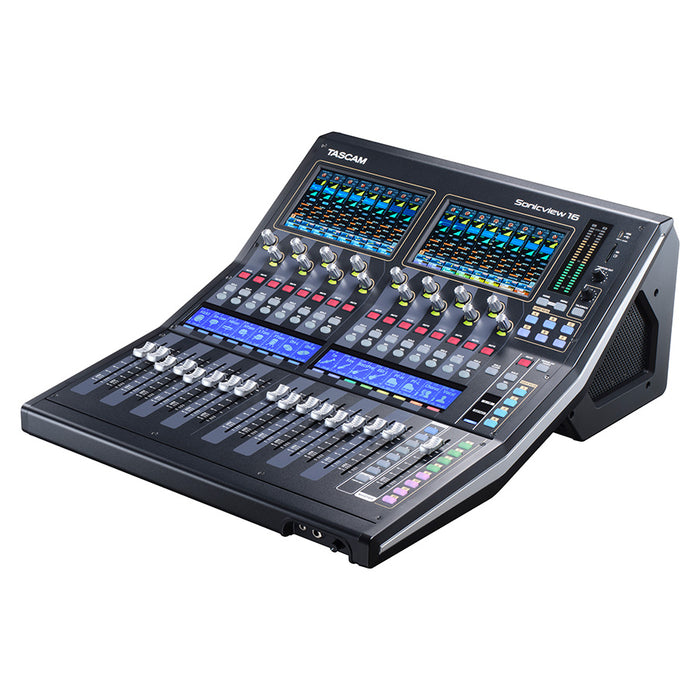

| 一般 |
|
| メインディスプレイ |
7インチ、カラータッチパネルディスプレイ x２ |
| 解像度 |
800x480 |
| チャンネルディスプレイ |
モノクロ x2 |
| 解像度 |
384x68 |
| フェーダー |
100㎜ストローク、モータードライブ |

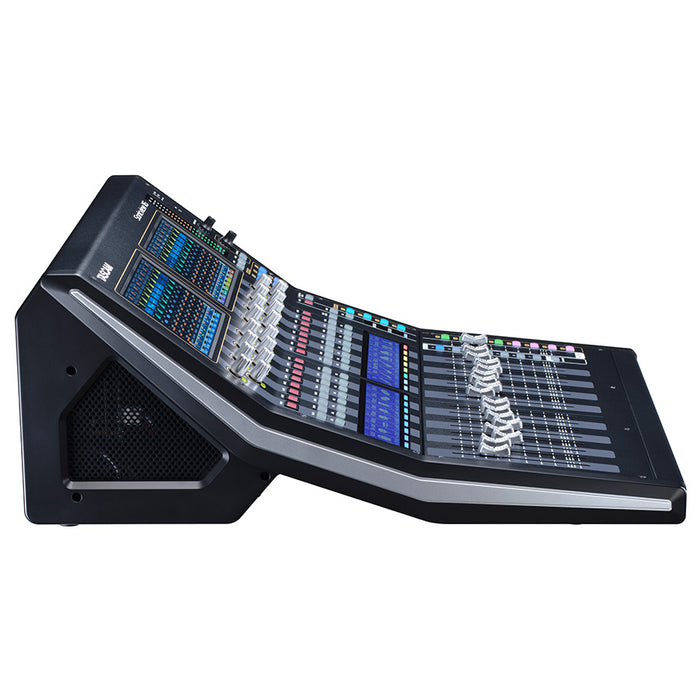

| 外形寸法 |
472.0(W) × 228.1(H) × 554.4(D) mm |
| 質量 |
13kg |
| 電源 |
AC100-240V、50/60Hz |
| 消費電力 |
65W |
| 動作温度 |
0~40℃ |
OS/動作条件
|
|
| USBオーディオインターフェース |
|
| Windows |
|
| 対応OS |
Windows 11 64ビット
Windows 10 64ビット |
| 対応パソコン |
USB2.0 以上を装備したWindows対応パソコン |
| Mac |
|
| 対応OS |
macOS Monterey (12)
macOS Big Sur (11)
macOS Catalina (10.15) |
| 対応パソコン |
USB2.0 以上を装備したMac |
| リモートアプリ |
|
| Windows |
Windows 11 64ビット
Windows 10 64ビット |
| Mac |
macOS Monterey (12)
macOS Big Sur (11)
macOS Catalina (10.15) |
| iOS |
iPadOS 15
iPadOS 14 |
