Traffic Sim DB-3-ASI DVB-ASI/HD-SDI/SD-SDI パッシブ型2分配器×アクティブ型4分配器
管理番号: N_1168405

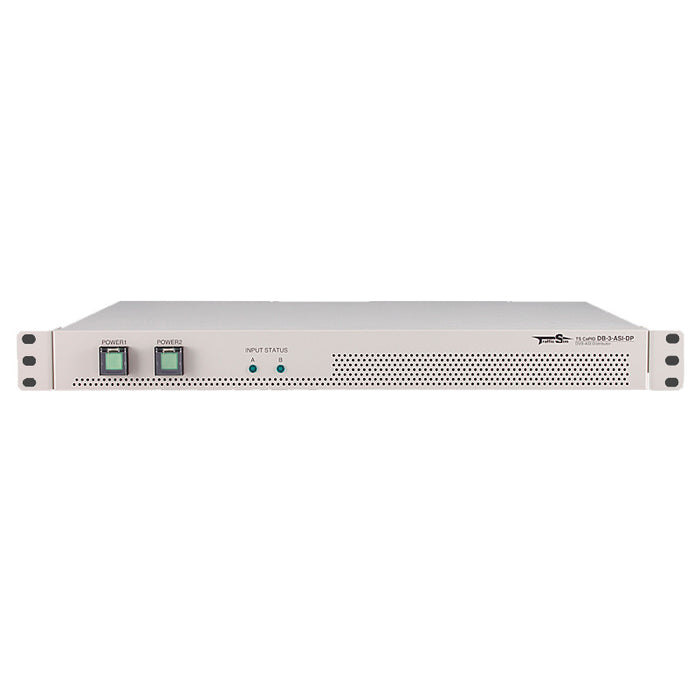

Traffic Sim DB-3-ASI DVB-ASI/HD-SDI/SD-SDI パッシブ型2分配器×アクティブ型4分配器
製品種別 | DVB-ASI/HD-SDI/SD-SDI分配器 |
製品名 | TS CaPID DB-3-ASI-DP |
入出力(パッシブ型) | 入力:DVB-ASI/HD-SDI/SD-SDI×2 BNC75Ω(※1)(※2) 出力:DVB-ASI/HD-SDI/SD-SDI×4 BNC75Ω(※1)(※2) (※1)DVB-ASIはパケットモード・バーストモードに対応しています。 (※2)DVB-ASIは入力されたモードを維持したまま出力します。 |
入出力(アクティブ型) | 入力:DVB-ASI/HD-SDI/SD-SDI×2 BNC75Ω(※1)(※2) 出力:DVB-ASI/HD-SDI/SD-SDI×8 BNC75Ω(※1)(※2) (※1)DVB-ASIはパケットモード・バーストモードに対応しています。 (※2)DVB-ASIは入力されたモードを維持したまま出力します。 |
対応フォーマット | DVB-EN50083-9 SMPTE292 SMPTE259準拠 |
パッシブ型分配損失 | -3dB |
アクティブ型入力リターンロス | 15dB以上 |
アクティブ型入出力遅延 | 40ns以下 |
接点出力 | ■形状 D-SUB9pin(メス)固定用ネジはインチネジ ※オプションでミリネジに変更可能です。ミリネジの場合、型番末尾に(M)が付きます。 ■仕様 MOSFETリレー出力 ・出力耐圧電圧最大40V ・連続不過電流最大120mA ・オン抵抗標準1.0Ω~15Ω(最大25Ω) |
電源 | AC100V-240V 2系統 |
消費電力 | 5W/10VA |
仕様 | MOSFETリレー出力 ・出力耐圧電圧最大40V ・連続不過電流最大120mA ・オン抵抗標準1.0Ω~15Ω(最大25Ω) |
電源 | AC100V-240V 2系統 |
消費電力(消費電力) | 11W、20VA |
消費電力(片電源時) | 8W、17VA |
動作温度、湿度 | 5~40℃、30~80%(結露なきこと) |
形状W×H×D [mm] | EIA19インチラック1Uサイズ 430×44×350(突起物を除く) |
重量 | 約3.1kg |
オプション | ラックマウント用サポートアングルU-1(1台を1Uとして設置できます) ラックマウント用サポートアングルU-2(2台を連結して1Uとして設置できます) |
アクティブ型ケーブル補償 (5CFBケーブル使用時) |
DVB-ASI:200m以下 SD-SDI:200m以下 HD-SDI:100m以下 |
関連製品 | DVB-ASI 3分配器(DB-1-ASI) DVB-SPI 3分配器(DB-1-SPI) DVB-ASI 4分配器(DB-2-ASI) DVB-ASI⇔DVB-SPI変換器(CV-1) |
