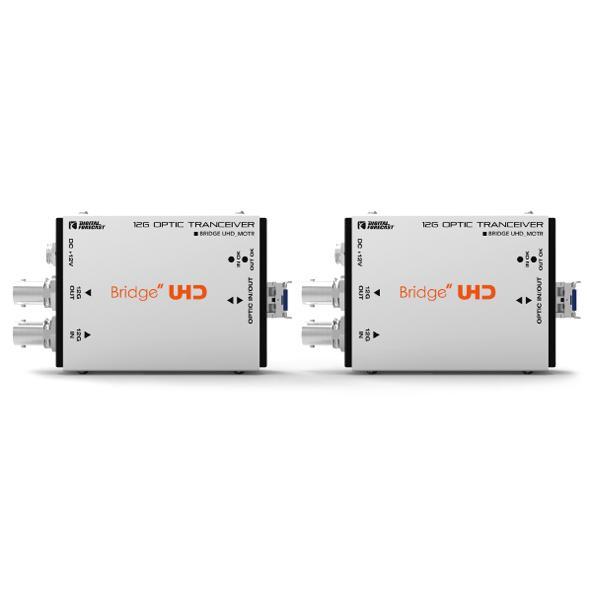

DIGITAL FORECAST UHD_M_OTR 超小型軽量12G-SDI対応光延長器

DIGITAL FORECAST UHD_M_OTR 超小型軽量12G-SDI対応光延長器

お取り寄せ
元の価格 ¥287,760 - 元の価格 ¥287,760
元の価格
¥287,760
¥287,760 - ¥287,760
現在の価格 ¥287,760
(税込)

ポイント: (1%還元)

管理番号: N_1131746
GTIN:4582169234053
新規登録後、すぐ使えるクーポンをアプリで配布中

DIGITAL FORECAST UHD_M_OTR 超小型軽量12G-SDI対応光延長器の商品説明

SMPTE-ST2082に準拠した12G-SDI信号を2本の光ファイバーケーブルで長距離かつ双方向に同時伝送可能なSDI光延長器
SD/HD/3G/6G/12G-SDI のマルチレートに対応し、2芯シングルモード光ファイバーケーブルにて最長10kmまで伝送可能です。光伝送は2系統の波長多重伝送(WDM)にて双方向伝送が可能。遠方に設置した受信機側からの返し映像を送信機側で確認することが出来ます。また、光ファイバーの特性を生かし、電気的ノイズを受けずに信号を延長します。
4K映像配信、4K映像制作現場や4Kライブプレビュー用途、医療・教育現場での4Kシステム、4Kデジタルサイネージ、各種イベント等、今度増加する様々な4Kソリューションに於いてご利用頂けます。

【主な特長】

4K UHD対応
12G-SDIを含む6G/3G/HD/SD-SDIのマルチフォーマット、HDMI信号を最大3840x2160@60p 4:2:2 10 bitまでサポート。今後導入が進む4Kソリューションはもちろん、現行の3G/HD-SDIシステムにも対応可能です。

シングルモード光ファイバーで最長10km伝送
シングルモード光ファイバーにて最長10kmまで伝送可能です。光ファイバーのコネクタはLCタイプを採用しプッシュオン/プルオフで光ケーブルの着脱が容易に行えます。 伝送に用いる光ファイバーケーブルは、SDIの同軸ケーブルやHDMIケーブルと比較しケーブル径が細く、軽量。運搬・施設時の作業負担を軽減し、ケーブル設置のレイアウト自由度も広がります。また、HDMI信号が苦手とする長距離伝送を手軽に、且つ電気的ノイズの影響を受けずに伝送できます。

コネクタ画像1




超小型軽量設計
本体サイズは80x59.4x22.5mm、重量は約100gと超小型設計で、限られた敷設空間でもご利用可能です。

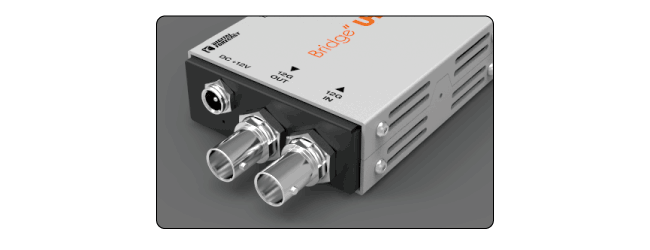

抜け防止DCコネクタ採用
ACアダプタを接続するDCコネクタは抜け防止のネジ式タイプを採用。本体とACアダプタをネジ式で固定する為、ケーブルを引っ張っても抜けません。

コネクタ画像2

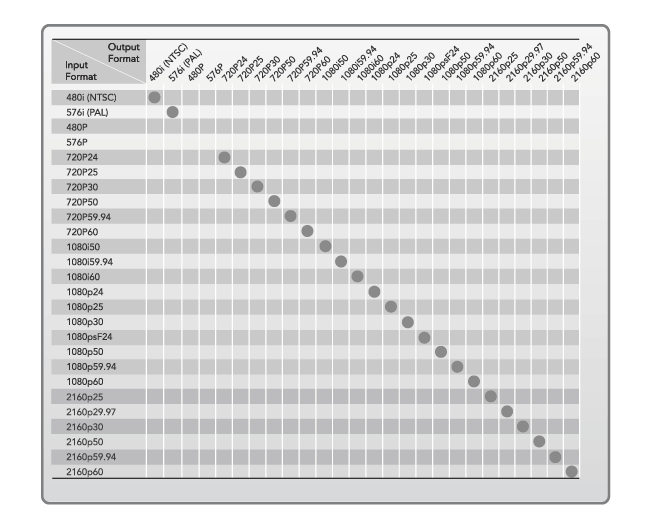

入出力対応フォーマット

入出力対応フォーマット




ブロックダイアグラム

ブロックダイアグラム

仕様

入力端子

SDI(BNC)x 1 LCコネクタ x 1

出力端子

SDI(BNC)x 1 LCコネクタ x 1

光ファイバータイプ

シングルモード 2芯 LCタイプ

発光波長

1310nm/ 1490nm

ディップスイッチ

2個(不使用)

電源

ACアダプタ

対応入力電圧

DC 5-17V

消費電力

最大6W

動作温度

0℃ - 50℃

動作湿度

0% - 90%(結露なきこと)

本体サイズ(突起物含まず)

68mm x 59.2mm x 22.5mm

本体重量

105g

適合認証

FCC
CE
PSE(ACアダプタ)

保証

1年間
