商品説明

12G/3G/HD/SD-SDI信号対応の分配器

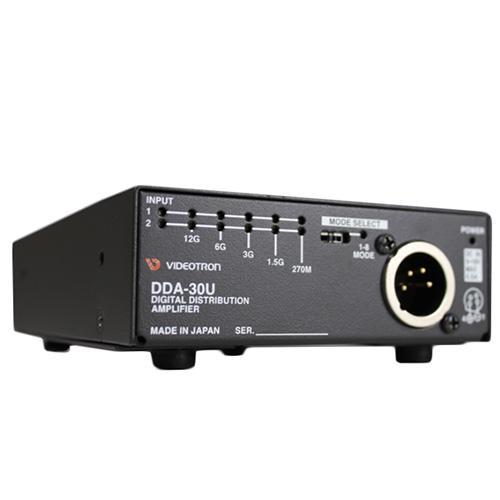

DDA-30Uは12G/3G/HD/SD-SDI信号対応の分配器です。2系統の独立した入力があり、それぞれ4分配することができます。
高性能のケーブルイコライザー、マルチレートリクロッカーを内蔵していますので、ケーブル長100m(L-5.5CUHD)の12G-SDI信号を受信し、分配することが可能です。
12G/3G/HD/SD-SDI以外の信号はリクロッカーをバイパスします。
全出力チャンネル正極性出力に対応していますので、DVB-ASI信号(EN50083-9)を2系統それぞれ4分配することが可能です。

【主な特長】

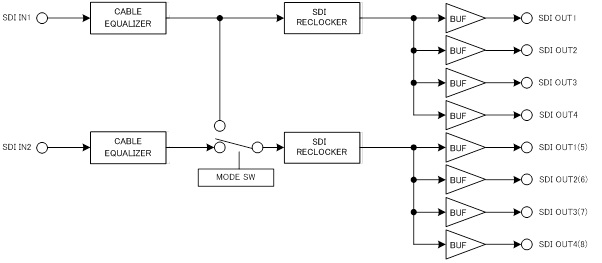

■2系統の信号を各4分配する設定と、1系統の信号を8分配する設定を用途に応じて選択
■12G/3G/HD/SD-SDI以外の信号はリクロックせずバッファーして出力
 ※270MbpsのDVB-ASI信号はリクロックして出力します。その場合、INPUTランプと270Mランプが緑色に点灯します。
■全出力チャンネルDVB-ASI信号(EN50083-9)対応


仕様

定格

■入力信号
【SDI IN】
 SMPTE2082-1、 SMPTE424M、 SMPTE292M、
 SMPTE259M-C、EN50083-9、SMPTE310M-1998準拠
 0.8Vp-p/75Ω、BNC 2系統

■出力信号
【SDI OUT】
 SMPTE2082-1、 SMPTE424M、 SMPTE292M、
 SMPTE259M-C、EN50083-9、SMPTE310M-1998準拠
 0.8Vp-p±10%/75Ω、BNC 8系統

■映像フォーマット
 2160p60/59.94/50、1080p60/59.94/50/30/29.97/25/24/23.98、
 1080psF24/23.98、1080i60/59.94/50、720p60/59.94/50、525i、625i

■映像遅延
 1dot以内

■電源
 DC9-18V、XLR-4(m)1系統(1番ピン:GND、4番ピン:DC9-18V)

■消費電力
 5.4VA

■外形寸法
 100(W)×35(H)×150(D) (突起物含まず)

■質量
 700g

■動作温度
 0-40℃

■動作湿度
 20-80% RH(ただし結露なき事)

ACアダプター(付属)VAC-12V01A

■電源入力
 AC100-240V、47-63Hz、0.31A、平型2ピンプラグ

■電源出力
 DC+12V/1A、XLR-4(f) (1番ピン:GND、4番ピン:DC+12V)

■動作温度
 0-40℃

■動作湿度
 20-80%RH(ただし結露なき事)

入力特性(SDI IN)

■イコライザー特性
【12G】
 100m(L-5.5CUHD)、3G:120m(5CFB)、

【HD-SDI】
 260m(5CFB)、SD-SDI:500m(5CFB)

 ※ケーブル長は使用する機器やケーブルの性能・品質、設置場所や使用環境により大きく変わります。

■反射減衰量
【12G】
 5MHz-1.485GHz,15dB以上/1.485GHz-2.97GHz,10dB以上
 2.97GHz-5.94GHz,7dB以上/5.94GHz-11.88GHz,4dB以上

【3G】
 5MHz-1.485GHz,15dB以上/1.485GHz-2.97GHz,10dB以上

【HD】
 5MHz-1.485GHz,15dB以上、SD:5MHz-270MHz,15dB以上

出力特性(SDI OUT)

■信号振幅
 0.8Vp-p±10%/75Ω

■反射減衰量
【12G】
 5MHz-1.485GHz,15dB以上/1.485GHz-2.97GHz,10dB以上
 2.97GHz-5.94GHz,7dB以上/5.94GHz-11.88GHz,4dB以上

【3G】
 5MHz-1.485GHz,15dB以上/1.485GHz-2.97GHz,10dB以上

【HD】
 5MHz-1.485GHz,15dB以上、SD:5MHz-270MHz,15dB以上

■立ち上がり/立ち下がり時間
 12G:45ps以下(20%-80%間)、3G:135ps以下(20%-80%間)
 HD:270ps以下(20%-80%間)、SD:0.4ns-1.5ns(20%-80%間)

■オーバーシュート
 10%以下

■DCオフセット
 0V±0.5V以内

■ジッター特性
 アライメント 12G:0.3UI、3G:0.3UI、HD:0.2UI、SD:0.2UI
 タイミング 12G:2.0UI、3G:2.0UI、HD:1.0UI、SD:0.2UI
