【価格お問い合わせください】VIDEOTRON DDA-70VM 3G対応シグナルモニター付きSDI信号分配器の商品説明

3G/HD/SD-SDI信号対応のシグナルモニタ?付きの分配器

DVB-ASI信号(EN50083-9)にも対応しています(シグナルモニター非対応)。
2系統の独立した入力があり、それぞれ4分配することができます。
DIPスイッチ、又はWebServerの設定で1系統を8分配することもできます。
本器は入力信号がない場合、いかなる信号も出力しません。
入力信号監視機能があり、エラーの有無はフロントLEDまたはWebServerで確認することができます。
DIPスイッチ、又はWebServerの設定で監視するエラーの種類を選ぶことができます。
LOG機能もあり、WebServer又はFTPを用いることによりLOGを確認することができます。

【主な特長】

■SDI信号分配器(3G/HD/SD-SDI/DVB-ASI)
■1入力8分配、2入力4分配を選択
■入力信号監視機能
■WebServerでLOG確認、エラー確認機能、プレゼンス表示、入力フォーマット(例:1080i/50等)の確認
■前面のLEDでエラー、プレゼンス表示、確認
■前面のLEDで信号が入力されているか確認
■エラーはモメンタリー、ホールド(無限or3秒)をDIPスイッチまたはWebServerで設定、
 前面のRESETボタンでエラー表示がリセットされる
■設定はDIPスイッチ、又はwebサーバーで行え、どちらの設定を反映するかDIPスイッチで選択する

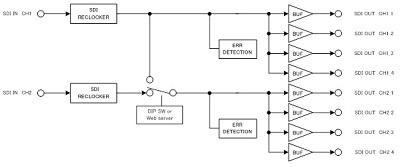

ブロック図

ブロック図

仕様

定格

■入力信号・SDI IN
 SMPTE424M、SMPTE292M、SMPTE259M-C、EN50083-9、SMPTE 310M-1998準拠
 0.8Vp-p/75Ω、BNC 2系統

■出力信号・SDI OUT1-4
 SMPTE424M、SMPTE292M、SMPTE259M-C、EN50083-9、SMPTE 310M-1998準拠
 0.8Vp-p±10%/75Ω、BNC 各2系統

■リクロック対応/映像フォーマット
 1080p60/59.94/50/30/29.97/25/24/23.98、
 1080psF24/23.98、1080i60/59.94/50、720p60/59.94/50、525i、625i

■動作温度
 0-40℃

■動作湿度
 20-80%RH(ただし結露なき事)

■消費電力
 4.0VA (5V,0.8A)

■質量
 約280g

性能

【入力特性】
[SDI IN]
■分解能
 10bit

■サンプリング周波数
 3G:148.5MHz HD:74.25MHz SD:27.0MHz

■イコライザー特性
 3G:100M(5CFB)、HD:180M(5CFB)、SD:300M(5C2V)

■反射減衰量
 3G:5MHz-1.485GHz,15dB以上/1.485GHz-2.97GHz,10dB以上
 HD:5MHz-1.485GHz,15dB以上
 SD:5MHz-270MHz,15dB以上

【出力特性】
[SDI OUT]
■信号振幅
 0.8Vp-p±10%/75Ω

■反射減衰量
 3G:5MHz-1.485GHz,15dB以上/1.485GHz-2.97GHz,10dB以上
 HD:5MHz-1.485GHz,15dB以上
 SD:5MHz-270MHz,15dB以上

■立ち上がり/立ち下がり時間
 3G:135ps以下(20%-80%間)
 HD:270ps以下(20%-80%間)
 SD:0.4ns-1.5ns(20%-80%間)

■オーバーシュート
 10%以下

■DCオフセット
 0V±0.5V以内

■ジッター特性
 アライメント:3G:0.3UI、HD:0.2UI、SD:0.2UI
 タイミング:3G:2.0UI、HD:1.0UI、SD:0.2UI
