商品説明

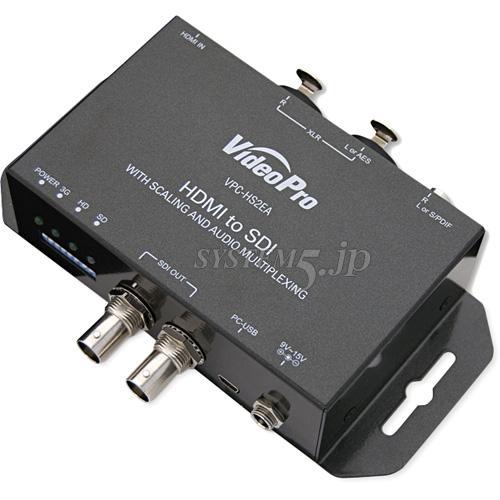

HDMI端子に入力された信号を指定した解像度でSDI端子から出力し、入力されたアナログオーディオ信号をデジタル信号に変換してデジタルビデオ信号と混合することが可能なアップ・ダウンコンバート/フレームレート変換対応のコンバーター
● HDMIに入力されたデジタルビデオ信号を、指定した解像度、フレームレートに変換し、SDIに出力します。
● 3G、HD、SD解像度に対応しています。
● 1/1.001変換に対応しています。
● 入力されたアナログオーディオ信号をデジタル信号(48KHz)に変換し、デジタルビデオ信号と混合することができます。
● バランスオーディオ入力に対応しています。(XLR/TRS兼用端子 L/R)
● アンバランスオーディオ入力に対応しています。(RCA端子 L/R )
● AESバランスデジタルオーディオ入力に対応しています。(XLR_L端子と兼用)
● S/PDIFアンバランスデジタルオーディオ入力に対応しています。

仕様

HDMI入力対応解像度

640×350p85、640x400p85、640×480p60/p72/p75/p85
720×480i60/p60、720×576i50/p50、720×400p85
800×600p56/p60/p72/p7/p85
848×480p60
1024×768p50/p59/p60/p70/p75/p85
1152×864p70/p75
1280×720p60/p50、1280×768pRB/p60/p75/p85、1280×800p60/p75/p85、1280×960p60/p75/p85、1280×1024p60/p75/p85
1360×768p60/p50/p60
1400×1050p50/p59/p60/p75
1440×900p60/p75/p85
1600×1200p50/p59/p60/pRB
1680×1050pRB/p60
1920×1080i60/i50/p24/p25/p30/p60/p50、1920×1200pRB
2048×1052p60、2048×1080p50/p59/p60

SDIフォーマット

SD-SDI/HD-SDI/3G-SDI

オーディオ入力

Stereo 2チャンネル (RCA)
Balance audio 2チャンネル (XLR)
SPDIF AES3

サンプルレート

自動的に 48KHzにリサンプル

推奨SDIケーブル

RG6(5CFB相当) / RG59(3C2V相当)(75Ω)

ケーブル長(最大、参考)

[3G] 120m,RG6 / 100m,RG59
[HD] 170m,RG6 / 120m,RG59
[SD] 400m,RG6 / 280m,RG59
※1 RG6:CANARE L-5CFB / RG59:Belden 9275にて測定
※2 最大ケーブル長は使用する機器やケーブルの性能、品質によって大きく変わります。

入力端子

1 × HDMI

出力端子

2 × BNC [SDI]

BNCコネクタ

75Ω inter-locked socket

HDMIコネクタ

TYPE A [19-pin female]

ディップスイッチ

Output Format/Audio Source

ケース

SECC

寸法(突起物を含まない)

W:157mm × W:73mm × H:38.5mm

電源

付属ACアダプタ:AC 100-240V/DC (+9 - 15V)

動作温度

0 - 50℃

保存温度

-20 - +60℃

製品構成

・ 取扱説明書 x 1
・ 専用ACアダプタ(日本国内仕様) x 1
・ HDMI to SDIコンバータ[アップ・ダウンコンバート/フレームレート変換/アナログオーディオ混合対応モデル] 本体 x 1
・HDMIケーブルクランプ x 1
