商品説明

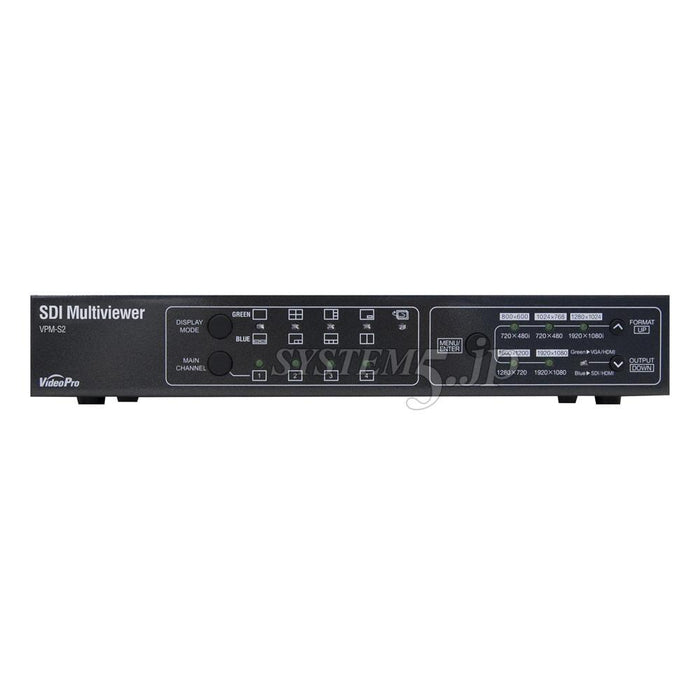

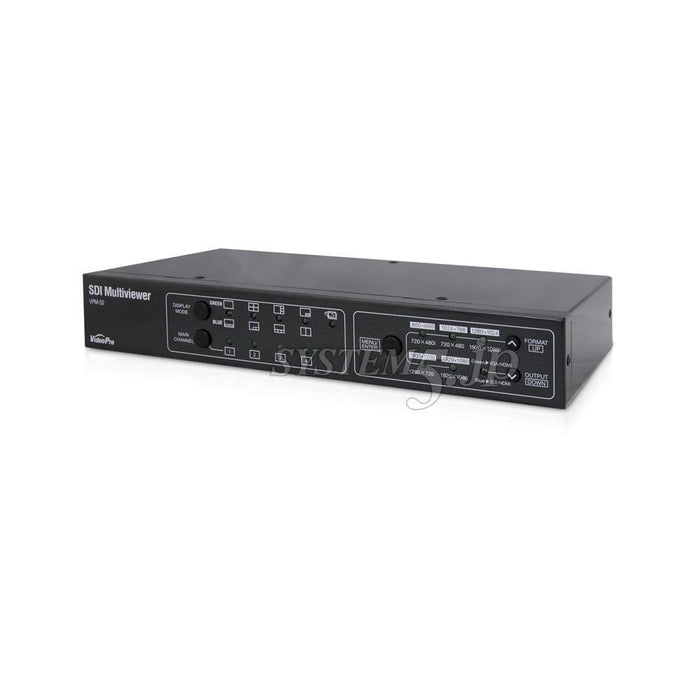

4つのSDI入力信号を混合し1つのディスプレイに表示できるマルチプレクサ

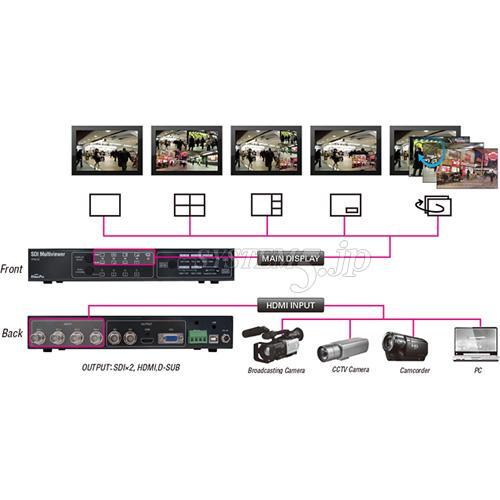

● 4つのSDI入力信号を混合し1つのディスプレイに表示できます。
● SD/HD/3G解像度に対応(詳細は仕様表)。
● 最大7.1chオーディオ対応
● HDMI 1.3 対応(HDCP非対応)
● SDI コンポーネント出力×2
● D-Sub(15pinアナログRGB)出力×1
● HDMI出力×1
● プラグアンドプレイ対応
● USBポート経由でファームウェア更新可能
● VGA出力とSDI出力は同時に使用できません
● HDMIはどちらのモードでも使用できますが選択できる解像度は異なります

仕様

出力解像度

[HDMI]
 720×480 59.94i/720×480 59.94p/
 1280×720 59.94p/1920×1080 59.94i/
 1920 × 1080 59.94p
 (Default:1920×1080 59.94p)

[VGA]
 800×600 60Hz/1024×768 60Hz/1280×1024 60Hz/
 1600×1200 60Hz/1920×1080 60Hz
 (Default : 1920×1080 60Hz)

[SDI]
 720×480 59.94i
 1280×720 59.94p / 1920×1080 59.94i
 1920×1080 59.94p(Default:1920×1080 59.94p)

SDIフォーマット

SD-SDI (SMPTE 259M)
HD-SDI (SMPTE 292M)
3G-SDI (SMPTE 424M/SMPTE 425M)Level Aのみ

対応オーディオ

7.1ch/5.1ch/Stereo

推奨SDIケーブル

RG6(5CFB相当)/RG59(3C2V相当)(75Ω)

ケーブル長(最大、参考)

[3G] 120m,RG6 / 100m,RG59
[HD] 200m,RG6 / 140m,RG59
[SD] 400m,RG6 / 280m,RG59
※1 RG6:CANARE L-5CFB / RG59:Belden 9275にて測定
※2 最大ケーブル長は使用する機器やケーブルの性能、品質によって大きく変わります。

ファームウェア更新

USB経由

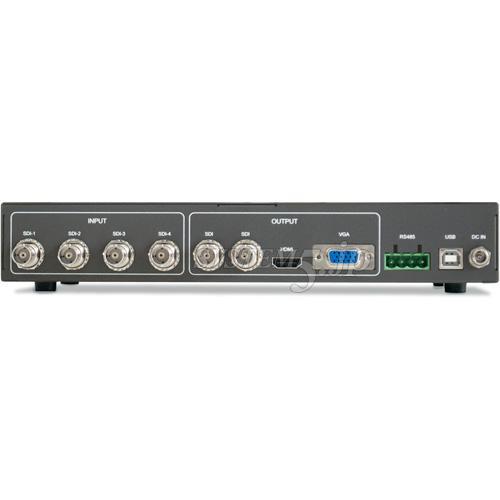

入力端子

4 x BNC[SDI]

出力端子

2 x BNC[SDI]
1 x HDMI
1 x D-Sub

BNCコネクタ

3G 75 Ω inter-locked socket

HDMIコネクタ

TYPE A [19-pin female]

USBコネクタ

USB B-Type

ケース

SECC

寸法(突起物を含まない)

W:250.0mm × D:120.0mm × H:40.2mm

電源

付属ACアダプタ:(日本国内仕様)

温度条件

動作温度範囲:5-40℃ ※結露なきこと

保存温度

-20 - +60℃

製品構成

・ 取扱説明書 x 1
・ 専用ACアダプタ(日本国内仕様) x 1
・ SDIマルチビューワー 本体 x 1
・ HDMIケーブルクランプ x 1
