商品説明

【主な特長】
放送局、プロダクション、Pro A/V 業界の環境向けに設計されたこの新しいルーターは、SDI で 4K/UltraHD を伝送する際のケーブルを減らし、高解像度フォーマットやハイフレームレート (HFR) 、Deep Color フォーマットに対応します。このルーターは、ネットワークベースもしくは物理的なコントロールで制御することができます。実績のある AJA の SDI ルーター KUMO 3232 と KUMO 1616 と同様に、コンパクトな形状となっています。加えて、AJA の eMini-Setup ソフトウェア から IP アドレスを設定するための新しい USB ポートも追加されます。12G-SDI 対応の新モデルは、マルチポートギャング (複数ポートを連動した) ルーティングにより、8K に対応することもできます。
■最大 4K/UltraHD 60p に対応する 12G-SDI 入出力
■1RUのコンパクトなフォームファクターで持ち運びも可能
■4K/UltraHD 信号のルーティングを合理化するシングルケーブル対応
■冗長電源オプション
■ルーターごとに最大 8 つの Salvo (一斉操作) 設定と保存が可能
■自動リクロッキング SDI レート
 270 Mbps / 1.483 / 1.485 / 2.967 / 2.970 / 5.934 / 5.940 / 11.868 / 11.880 Gbps
■KUMO CP / CP2 に対応 (スタンドアロンまたはネットワーク接続で KUMO を制御するハードウェア製品)
■ルーターの IP アドレス設定とネットワークの初期設定を簡素化する USB ポート
■標準のウェブブラウザ上でリモート操作をするための組み込みウェブサーバー
■5 年間の製品保証

仕様

Video Format

270 Mbps、 1.5 Gbps、 3 Gbps、 6 Gbps、 12 Gbps SDI
270 Mbps DVB-ASI
Format agnostic、 125 Mbps - 12 Gbps

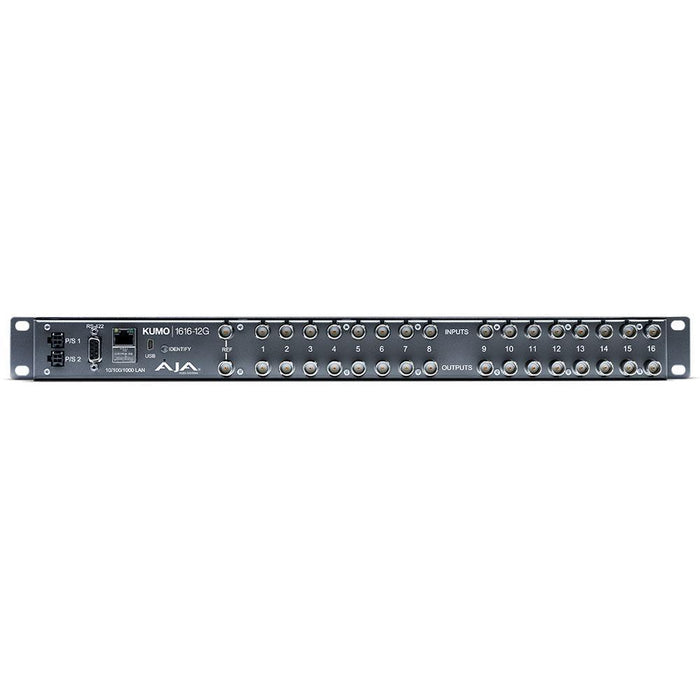

Video Input Digital

12G-SDI Inputs
16x 12G-SDI BNC, SMPTE-259/292/424/2081/2082

Video Output Digital

12G-SDI Outputs
Noninverting
16x 12G-SDI BNC, SMPTE-259/292/424/2081/2082

Ancillary Data

Passes all SDI embedded ancillary data including audio

Salvo

Up to 8 Salvos can be configured and saved in each KUMO router

Cable Equalization

(Belden 1694A)
12 Gbps, up to 70m
6 Gbps, up to 120m
3 Gbps, up to 190m
1.5 Gbps, up to 195m
270 Mbps, up to 405m
Automatic operation

Reclocking

270 Mbps、 1.483 Gbps、 1.485 Gbps、 2.967 Gbps、 2.970 Gbps、 5.934 Gbps、 5.940 Gbps、 11.868 Gbps、 11.880 Gbps - Auto Select
All other rates are passed through and not reclocked

Switching Modes

Single、 Dual、 and Quad Link modes
Switches in vertical blanking per SMPTE RP-168

Control Panel Compatibility

AJA KUMO CP - 1RU X-Y Ethernet control panel
AJA KUMO CP2 - 2RU X-Y Ethernet control panel

Reference Input

External、 2x BNC
Looping、 nonterminating
Blackburst or tri-level sync

Network Interface

1x RJ-45、 10/100/1000 Ethernet
Supports AJA KUMO Ethernet control panels、 direct connect or networked
Grass Valley Native Protocol
Embedded web server for remote control

USB Interface

1x Mini-USB for IP configuration

Serial Interface

1x DB-9 Female, RS-422
Grass Valley Native Protocol
9-pin D-connector pinout is as follows:

1GND
2TX-
3RX+
4GND
5No Connection
6GND
7TX+
8RX-
9GND
Shell GND

Size (w x d x h)

(441.96 x 39.12 x 44.45 mm)

Power

10-14VDC regulated, 13W typ, power supply required, included with purchase
AC Adapter: 100-240VAC, 50/60 Hz, universal input

Environment

Safe Operating Temperature: 0 to 40 C (32 to 104 F)
Safe Storage Temperature (Power OFF): -40 to 60 C (-40 to 140 F)
Operating Relative Humidity: 10-90% noncondensing
Operating Altitude: <3,000 meters (<10,000 feet)
