| 総合 |
|
| 電源 |
DC 12 V (10.8 V - 13.2 V）（AC アダプター付属）
DC 42 V - 57 V（PoE++ 電源）
|
| PoE++ |
IEEE802.3bt 準拠：DC42 V - 57 V
（ソフト認証（LLDP 通信）対応）
|
| 消費電流 |
3.0 A（AC アダプター付属）、1.0 A（PoE++ 電源）
|
| 動作周囲温度 |
0 ℃ ～ 40 ℃
|
| 動作周囲湿度 |
20％ ～ 90％（結露なきこと）
|
| 保存温度 |
-20 ℃～50 ℃
|
| 質量 |
約 2.2 kg（飾りカバー、取付金具を除く）
約 2.3 kg（飾りカバー含む、取付金具を除く）
|
| 外形寸法 |
幅 169.2 mm × 高さ 204.6 mm × 奥行 170.6 mm
（突起部、飾りカバー、取付金具を除く）
|
| 仕上げ |

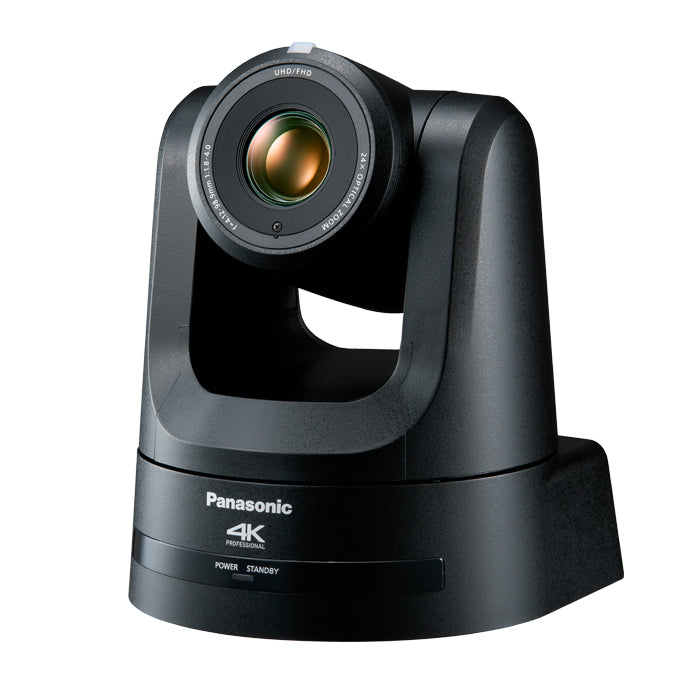

AW-UE100W：パールホワイト
AW-UE100K：ブラック
|
| 対応コントローラー |
AW‑RP150GJ、AW‑RP60GJ、AK-HRP1010、AK-HRP250GJ
|
| カメラ部 |
|
| 撮像素子 |
1/2.5 型 4K MOS × 1
|
| 有効画素 |
約849万画素
|
| ズーム倍率 |
・光学ズーム: 24 倍
・i.ズーム: UHD 28 倍、FHD 36 倍
・デジタルエクステンダーズーム: 1.4 倍、2 倍
|
| レンズ |
・電動24 倍光学ズームF1.8 ～ F4.0
（f=4.12 mm ～ 98.9 mm、35 mm 換算：25.0 mm ～ 600.0 mm）
|
| コンバージョンレンズ |
非対応
|
| 画角範囲 |
・水平画角: 74.1°（Wide 端） - 3.3°（Tele 端）
・垂直画角: 46.0°（Wide 端） - 1.9°（Tele 端）
・対角画角: 81.8°（Wide 端） - 3.8°（Tele 端）
|
| 光学フィルター |
スルー、1/4、1/16、1/64、IRスルー （IRスルーは「ナイトモード」として利用）
|
| フォーカス |
オート／マニュアル切替
|
| フォーカス距離 |
ズーム全域：1200 mm、Wide端：100 mm
|
| 色分解光学系 |
MOS × 1
|
| 標準感度 |
F4/2000 lx（[Shooting Mode] が[Normal] のとき）
F5.6/2000 lx（[Shooting Mode] が[High Sens] のとき）
|
| 最低照度 |
3 lx（条件：F1.8、59.94p、50 IRE、42 dB、蓄積無し）
|
| S/N |
60dB（typ）（[Shooting Mode] が[Normal] のとき）
|
| 水平解像度 |
1,500 TV 本 Typ（中心部）
|
| ゲイン切替 |
Auto、0 dB ～ 36 dB（Super Gain 機能搭載：37 dB ～ 42 dB）
|
| フレームミックス |
Auto、0 dB、6 dB、12 dB、18 dB、24 dB
|
| 電子シャッター |
59.94p/59.94i：
1/60、1/100、1/120、1/250、1/500、1/1000、1/2000、1/4000、
1/8000、1/10000
29.97p：
1/30、1/60、1/100、1/120、1/250、1/500、1/1000、1/2000、1/4000、
1/8000、1/10000
23.98p/24p：
1/24、1/48、1/60、1/100、1/120、1/250、1/500、1/1000、1/2000、
1/4000、1/8000、1/10000
50p/50i：
1/60、1/100、1/120、1/250、1/500、1/1000、1/2000、1/4000、
1/8000、1/10000
25p：
1/25、1/50、1/60、1/100、1/120、1/250、1/500、1/1000、1/2000、
1/4000、1/8000、1/10000
|
| シンクロスキャン |
59.94p/59.94i： 60.00 Hz ～ 7200 Hz
29.97p： 30.00 Hz ～ 7200 Hz
23.98p/24p： 24.00 Hz ～ 7200 Hz
50p/50i： 50.00 Hz ～ 7200 Hz
25p： 25.00 Hz ～ 7200 Hz
|
| ガンマ |
HD / FILMLIKE1 / FILMLIKE2 / FILMLIKE3
|
| ホワイトバランス |
・ATW：3,200 K、5,600 K
・AWB：AWB-A / AWB-B
・VAR（2,000 K ～ 15,000 Kを指定された数値で選択可）
|
| クロマ量可変 |
OFF、-99 ％ ～ 99 %
|
| シーンファイル |
Scene1、Scene2、Scene3、Scene4
|
| 出力フォーマット |
SDI 出力 4K：
2160/59.94p、2160/50p、2160/29.97p、2160/25p、
2160/24p、 2160/23.98p
SDI 出力 HD：
1080/59.94p、1080/50p、1080/29.97p、1080/29.97PsF、
1080/25p、1080/25PsF、 1080/23.98p、1080/24p、
1080/23.98p、1080/23.98PsF、1080/59.94i、1080/50i、
720/59.94p、720/50p
HDMI 出力 4K：
2160/59.94p、2160/50p、2160/29.97p、2160/25p、
2160/24p、2160/23.98p
HDMI 出力 HD：
1080/59.94p、1080/50p、1080/29.97p、1080/25p、
1080/23.98p、1080/24p、1080/23.98p、1080/59.94i、
1080/50i、720/59.94p、720/50p
|
| 同期方式 |
内部/外部同期（BBS/3値同期）
|
| 入力 |
|
| 入力端子 |
DC 12 V IN
G/L IN：
・BBS（Black Burst Sync）、3 値同期に対応
・75Ω 終端（BNC × 1）
AUDIO IN：
マイク/ライン入力
対応（SDI/HDMI/IP）
AAC 対応（IP のみ対応）
φ3.5 mm ステレオミニジャック、入力インピーダンス：約10 kΩ 不平衡
• マイク入力時
入力レベル ： –40 dBV（0 dB=1 V/Pa、1 kHz）
プラグインパワー対応、供給電圧：2.5 V±0.5 V
• ライン入力時
入力レベル ：–10 dBV
• 入力ボリューム可変範囲： –36 dB ～ 12 dB（3 dB step)
• エンベデッドオーディオ出力レベル：–12 dBFS
• サンプリング周波数：48 kHz
• 量子化ビット数 ： 24 bit（SDI、HDMI）、16bit（IP）
|
| 出力 |
|
| 出力端子 |
HDMI:
HDMI 2.0コネクター
4:2:2/10bit
・HDCP には対応していません。
・ビエラリンクには対応していません。
12G-SDI OUT:
SMPTE 2082-1、SMPTE424M/SMPTE292M 75 Ω（BNC × 1）
※Level-A/Level-Bに対応
3G-SDI OUT:
SMPTE424M/SMPTE292M/75 Ω（BNC × 1）
※Level-A/Level-Bに対応
|
| 入出力 |
|
| 入出力端子 |
LAN:
RJ‑45
IP 制御・映像配信用LAN 端子
PoE++ 電源端子（IEEE802.3bt 準拠）
RS-422:
CONTROL IN RS422A（RJ-45）
|
| 回転台部 |
|
| カメラ/回転台コントロール |
IP接続ケーブル：
・PoE++ イーサーネットハブありの場合
LAN ケーブル（カテゴリー5e 以上、ストレートケーブル）最大100 m
・PoE++ イーサーネットハブなしの場合
LAN ケーブル（カテゴリー5e 以上、ストレートケーブル）最大100 m
AWプロトコル接続ケーブル：
・LANケーブル（カテゴリー5e以上、ストレートケーブル）最大1000 m
|
| 据付方法 |
据え置きまたは吊り下げ
|
| パン・チルト動作スピード |
速度範囲：0.08°/s ～ 60°/s（通常モード）
※ 速度3 モード搭載
Normal：60°/s、Fast1：90°/s、Fast2：180°/s
|
| パン動作範囲 |
±175°
|
| チルト動作範囲 |
-30°～ 210°
|
| 静粛性 |
NC25以下
|
| 対応OS、対応ブラウザー |
Windows：
Microsoft® Windows® 10
Microsoft Edge Google Chrome
Mac：
macOS 10.13/Safari 13
macOS 10.14/Safari 13
macOS 10.15/Safari 13
macOS 10.15/Google Chrome
iPhone / iPad：
iOS
Safari
iPadOS
Android：
Android OS
Google Chrome
|
| IPストリーミング |
|
| 画像圧縮方式 |
JPEG（MJPEG）、H.264、H.265、NDI®|HX、High Bandwidth NDI®
|
| 画像解像度 |
3840 × 2160、1920 × 1080、1280 × 720、640 × 360、320 × 180
|
| 画像配信設定 (JPEG) |
■ フレームレート : 最大30 fps
■ 2段階（Fine/Normal）
|
| 画像配信設定 (H.264) |
■ 配信方式 : Unicast port（AUTO）
Unicast port（MANUAL）
Multicast port
■ 配信モード（UHDを除く）
Constant bit rate
Frame rate
Best effort
■ フレームレート
[60 Hzの時] 5 fps/15 fps/30 fps/60 fps（UHDは30 fps, 60 fps のみ）
[50 Hzの時] 5 fps/12.5 fps/25 fps/50 fps（UHDは25 fps, 50 fps のみ）
■ 最大～最小ビットレート
512 kbps/768 kbps/1024 kbps/1536 kbps/2048 kbps/3072 kbps/
4096 kbps/6144 kbps/8192 kbps/10240 kbps/12288 kbps/14336 kbps/
16384 kbps/20480 kbps/24576 kbps/32768 kbps/40960 kbps/
51200 kbps/76800 kbps
|
| 画像配信設定 (H.265) |
■ 配信方式 : Unicast port（AUTO）
Unicast port（MANUAL）
Multicast port
■ フレームレート
[60 Hzの時] 30 fps
[50 Hzの時] 25 fps
■ 最大～最小ビットレート
8192 kbps/12288 kbps/25600 kbps/51200 kbps/76800 kbps
|
| 音声圧縮方式 |
AAC-LC、 48 kHz/16 bit/2ch
|
| 対応プロトコル |
■ IPv6:
TCP/IP、UDP/IP、HTTP、HTTPS、DNS、NTP、DHCPv6、RTP、MLD、ICMP、ARP、RTMP、SRT、SNMP、MPEG2-TS over UDP
■ IPv4:
TCP/IP、UDP/IP、HTTP、HTTPS、RTSP、RTP、RTP/ RTCP、DHCP、DNS、DDNS、NTP、IGMP、ICMP、ARP、RTMP、RTMPS、SRT、SNMP、MPEG2-TS over UDP
|
| その他の機能 |
|
| NDI®対応 |
NDI®|HX version 2：標準搭載 High Bandwidth NDI®：標準搭載
|
| TALLY LED表示色 |
赤/緑
|
