接続
ビデオ入力合計
40(Ultra HDまで)/ 10(8K)
ビデオ出力合計
28(Ultra HDまで)/ 7(8K)
Aux出力合計
24(Ultra HDまで)/ 6(8K)
SDIレート
1.5G、3G、6G、12G
オーディオ入力合計
バランス(1/4インチジャック) x2、32ステレオチャンネルBNC MADI入力 x1
オーディオ出力合計
バランス(1/4インチジャック) x2、32ステレオチャンネルBNC MADI出力 x2
タイムコード接続
未対応
リファレンス入力
3値シンクまたはブラックバースト
ビデオ入力再同期
全40入力
フレームレート/フォーマットコンバーター
全40入力
SDIビデオ入力
40(10-bit 720p、1080i、1080p、2160p)と10(4320p)で切替可能
その他のオーディオ出力
5ピンXLRトークバック x1
SDIオーディオ出力
全出力でSDI出力に2chエンベデッド
その他のオーディオ入力
5ピンXLRトークバック x1
SDIプログラム出力
24のSDI出力のいずれか
ダウンコンバートSDIプログラム出力
未対応
SDIプレビュー出力
24のSDI出力のいずれか
マルチビュー総数
4(Ultra HDまで)/ 1(8K)
SDIマルチビュー出力
4
HDMIマルチビュー出力
未対応
コントロールパネル接続
イーサネットは10/100/1000 BaseTをサポート。パネルと筐体を直接、またはネットワーク経由で接続。
内部タイムコードジェネレーター
対応
タリー出力
Blackmagic Design GPI and Tally Interfaceをイーサネット接続で追加。(同梱されていません。)
コンピューターインターフェース
USB 2.0 x1
フォーマット
SDビデオフォーマット
未対応
HDビデオフォーマット
720p50、720p59.94
1080i50、1080i59.94
1080p23.98、1080p24、1080p25、1080p29.97、1080p50、1080p59.94
Ultra HDビデオフォーマット
2160p23.98、2160p24、2160p25、2160p29.97、2160p50、2160p59.94
8Kビデオフォーマット
4320p23.98、4320p24、4320p25、4320p29.97、4320p50、4320p59.94
SDI規格
SMPTE 292M、SMPTE 296M、SMPTE 424M、SMPTE 425M Level A/B、SMPTE 2081-1、SMPTE 2081-10、SMPTE 2082-1、SMPTE 2082-10、SMPTE 2082-12
ビデオサンプリング
4:2:2
色精度
10-bit
カラースペース
REC 601、REC 709、REC 2020
SDI自動切替
3G-SDI Level AおよびB/6G-SDI/12G-SDIを自動検出、8Kモードでは2SIが必要
製品仕様
アップストリームキーヤー
クロマ/リニア/ルマキー x16(Ultra HDまで)/ x4(8K)
ダウンストリームキーヤー
4(Ultra HDまで)/ 2(8K)
Advanced Chroma Keyer
16(Ultra HDまで)/ 4(8K)
トークバック
対応
ミックスマイナス
対応
リニア/ルマキーヤー
21(Ultra HDまで)/ 7(8K)
トランジションキーヤー(スティンガー/DVE)
スティンガー x4、DVE x4
レイヤー数
28(Ultra HDまで)/ 7(8K)
パターンジェネレーター
21(Ultra HDまで)/ 9(8K)
カラージェネレーター
2
3Dボーダー、ドロップシャドウ付きDVE
4(Ultra HDまで)/ 1(8K)
コントロールパネル
フロントパネルでの緊急スイッチング、ソフトウェアまたはオプションのハードウェアパネル
ルーティング可能ウィンドウ
64(Ultra HDまで)/ 16(8K)
タリー
赤はプログラム出力、緑はプレビュー出力
ウィンドウソース・ラベル
対応
マルチビューモニタリング
マルチビューモニタリング
16マルチビューパターン x4(最大64ビュー)
マルチビュー・ビデオフォーマット
HD/Ultra HD/8Kから選択
メディアプレーヤー
メディアプレーヤー
4(Ultra HDまで)/ 1(8K)
チャンネル
各メディアプレーヤーにフィル&キー
メディアプールのスチルイメージ容量
フィル&キー x64(Ultra HDまで)/ x24(8K)
メディアプールのクリップ容量
フィル&キー x4(Ultra HDまで)/ x2(8K)
メディアプレーヤーのクリップ最大フレーム数(720 HD)
3200フレーム
メディアプレーヤーのクリップ最大フレーム数(1080 HD)
1600フレーム
メディアプレーヤーのクリップ最大フレーム数(Ultra HD)
400フレーム
メディアプレーヤーのクリップ最大フレーム数(8K)
100フレーム
メディアプールのスチルイメージフォーマット
PNG、TGA、BMP、GIF、JPEG、TIFF
メディアプールのビデオファイルフォーマット
TGAシーケンス
メディアプールのオーディオファイルフォーマット
WAV、MP3、AIFF
ディスプレイ
インターフェース
モニターの最低解像度 1366 x 768

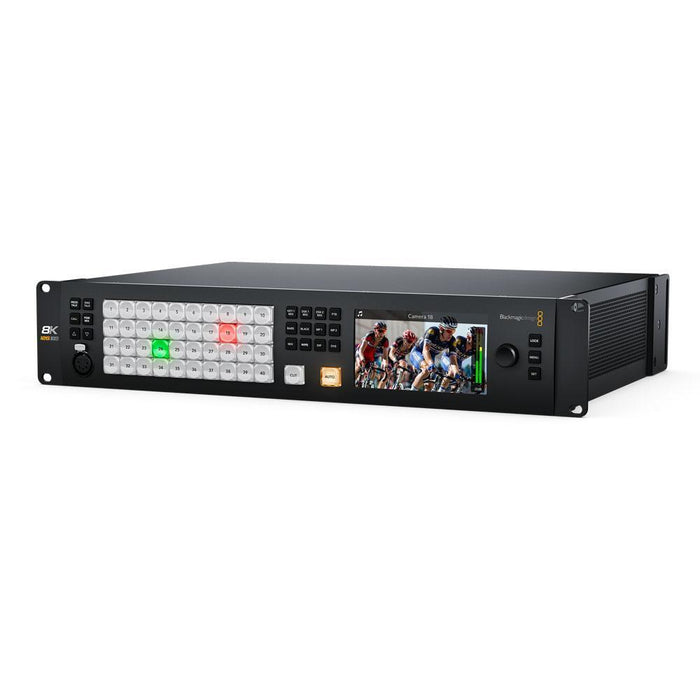

フロントパネル
内蔵HD LCDモニター(ビデオ用)、42個のLEDボタン(設定および緊急スイッチング用)、8個のソースボタン、4個のトランジションボタン、6個のトークバック選択およびミックスボタン、メニューコントロールノブおよび設定ボタン、フロントパネル・ロックボタン
処理
処理遅延
7ライン未満(Ultra HDまで)/ 10ライン(8K)
オーディオミキサー
156chミキサー
On/Off/Audio-Follow-Videoを選択可能。
レベルおよびピークを測定。
マスターゲインコントロール。
6バンドのパラメトリックEQ、各種ダイナミクス(エクスパンダー、ゲート、コンプレッサー、リミッター)
ダウンコンバージョン
未対応
ソフトウェア
同梱コントロールパネル
ATEM Software Controlパネルを無償で同梱(Mac 10.13 High Sierra、Mac 10.14 Mojaveまたはそれ以降のバージョン、Windows 8.1 64-bitあるいはWindows 10 64-bit)
ソフトウェアアップデート
USB 2.0接続で、Mac OSまたはWindowsコンピューターに直接接続。ATEM Setup Utilityを同梱
コンフィギュレーション
ATEM Software Controlパネルで設定。ATEM筐体のIPアドレスは、USBで筐体に接続したATEM Setup Utilityで設定。
オペレーティングシステム
Mac 10.13 High Sierra、
Mac 10.14 Mojaveあるいはそれ以降のバージョン
Windows 8.1、Windows 10
電源条件
電源供給
内蔵100-240 AC x2
使用電力
300W
インストール
2Uラックマウントサイズ
サイズ
482x90x336mm
重量
8.4kg
作動環境
作動温度
0°-40°C
保管温度
-20°-60°C
相対湿度
0%- 90% (結露なし)
保証
12ヶ月限定メーカー保証
