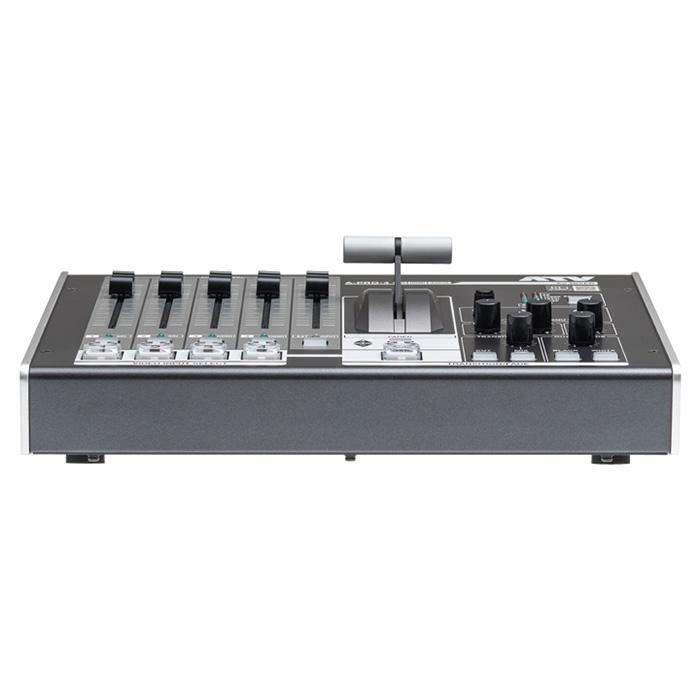

【メーカー半期決算セール】ATV A-PRO-4 4CH HD ライブAVミキサー

ATV
セール 在庫あり
元の価格 ¥155,294
現在の価格 ¥148,500
(税込)

ポイント付与予定数:

管理番号:N_1108014

▼生産完了につき、メーカー在庫限りの販売となります。ご購入はお早めにお願いいたします。ご注文いただきましたタイミングによっては商品をご用意できない場合もございますので、あらかじめご了承くださいませ。

商品説明

SDI、HDMI、アナログビデオ入力を装備し、このうち1系統に解像度やフレームレートを気にせず接続できるスケーラーを搭載。外部音源の入力用にステレオ1系統も備えたAVミキサー


インターネットライブ中継などのリアルタイム情報共有を支える、映像と音声の中心となる、AVミキサーがA-PRO-4です。
プロ仕様のSDI入力、コンシューマ仕様のHDMI入力、アナログビデオ入力を装備。
このうち1系統は、解像度やフレームレートを気にせず接続できる、スケーラーを搭載しています。
外部音源の入力もステレオ1系統を備えており、中継に実況や音楽を加えることも簡単です。

いま、ライブの時代へ。




いま世の中の関心は、商品のように完成された「モノ」から、人が時間と空間を共有する「コト」へと、大きく移り変わろうとしています。
その中で重要な役割を担うのが、インターネットによるライブ中継です。
発表会、セミナー、イベント、シンポジウムなど、目の前で起こっている「コト」を、ワールドワイドに知りたい人へ伝える。
リアルタイムの情報共有が、社会を加速し続けています。
こうしたライブ中継を支えるのが、映像と音声の中心となる、AVミキサーです。
A-PRO-4は、プロ仕様のSDI入力、コンシューマ仕様のHDMI入力、アナログビデオ入力を装備。
このうち1系統は、解像度やフレームレートを気にせず接続できる、スケーラーを搭載しています。
外部音源の入力もステレオ1系統を備えており、中継に実況や音楽を加えることも簡単です。
1つのボタン、1つのつまみに対して1つの機能だけが割り当てられ、触ってみれば直感的に操作を理解できる、イージーオペーレーション設計。
背面のUSB端子からは、インターネット中継にそのまま使えるストリームを出力。
PC/Macとインターネット回線があれば、どこからでも完成度の高いライブ中継が行えます。
(※別途、WEB配信用ソフトウェアが必要です。)
誰にでもわかりやすく、最大級の結果を提供するプロクオリティのAVミキサー、A-PRO-4登場。

イージーオペレーション

映像4ソースの切り替えは、初めての方にもわかりやすいセレクトボタン方式を採用しました。
プログラム本線の切り替えだけでなく、プレビュー出力の切り替えも可能です。
トランジションでの切り替えに便利なVIDEOフェーダーも装備しています。
オーディオ5系統のミックスには、100mmストロークのAUDIO LEVELフェーダーを搭載。
細かなレベル調整も余裕を持って操作できます。



2K/60Pまでを10Bit/4:4:4処理

映像入力は、720×480/59.94iから720P、1080i/Pをフルサポートするほか、最大2048×1080/60Pまで対応します。
内部処理は10bit/4:4:4で、プロジェクタやLEDディスプレイ使用時も、色にじみのないクリアな映像を出力します。



USB3.0でストリーミング出力

背面のUSB端子からは、インターネットのライブ中継に適した映像および音声ストリームを出力します。
PC/MacからはUSBカメラ相当として認識しますので、各種WEB配信用ソフトウェアと一緒にご使用いただけます。
USB2.0接続時は最大720×480/59.94iまで、USB3.0接続時は最大2048×1080/59.94Pまで出力可能です。



マルチフォーマット対応

映像入力の4番目には、映像の解像度が変換できるスケーラーを搭載しています。
本機のシステムフォーマットではない映像信号も、4番目の入力端子に接続すれば、スケーラーが出力に合うフォーマットに、自動的に変換します。



外部同期対応

本機ではリファレンス入力として、ブラックバースト、2値同期、HD3値同期信号が使用できます。
本機を中心とした同期システムが構築できるだけでなく、すでに稼動しているシステム内に、高品位サブスイッチャーとして導入することもできます。



外部コントロールに幅広く対応

背面のLAN端子にPC/Macを接続すれば、WEBブラウザ経由で、メニュー内のパラメータを自由に変更できます。
さらに音声入出力端子は、GPIの入出力に切り替えることもできます。
音声端子1つにつき、2chのGPIに対応しますので、合計8つのGPIチャンネルを持つことができます。



システムコンセプト

多彩な映像ソースを自在に操る、快感。
長距離の伝送を可能にするSDIは、2系統を装備。
広い会場での中継に、威力を発揮します。
コンシューマのほとんどのカメラで採用されているHDMIも、 2系統装備しています。
うちIN4の入力はスケーラーを搭載し、パソコンのような映像機器以外の出力も使用することができます。
さらにIN4はアナログビ デオと兼用になっており、アナログ時代の古い機材にも対応できます。
映像出力も、現場のニーズに合わせてSDIとHDMIを1系統ずつ装備。
USBによるライブストリーム配信だけでなく、現場収録にも利用できます。
出力のどちらか片方をプレビュー出力に設定することで、ネクスト画面の確認と、オンスクリーンメニューによる操作が可能になります。



インターフェイス


※外観及びスペックは予告なく変更する場合があります。

仕様

入力端子

【SDI IN】
■端子
 BNC コネクタ x 2

■規格
 SMPTE ST2081 SMPTE ST424 (SMPTE ST425-AB)
 SMPTE ST292 SMPTE ST259-C

■映像フォーマット
 2048x1080 / 60p / 59.94p / 50p / 48p / 47.95p / 30p / 29.97p / 25p / 24p / 23.98p /
 30PsF / 29.97PsF / 25PsF / 24PsF / 23.98PsF (SMPTE ST2048 準拠)
 1920x1080 / 60p / 59.94p / 50p / 30p / 29.97p / 25p / 24p / 23.98p /
 60i / 59.94i / 50i / 30PsF / 29.97PsF / 25PsF / 24PsF / 23.98PsF (SMPTE ST274 準拠)
 1280x720 / 60p / 59.94p / 50p / 30p / 29.97p / 25p / 24p / 23.98p (SMPTE ST296 準拠)
 720x480 / 59.94i, 720x576 / 50i (ITU-R BT.656-3 / 5 準拠)

■カラーフォーマット
 10bit YCC4:2:2, 12bit YCC / RGB4:4:4,
 10bit YCCA / RGBA4:4:4:4, 12bit YCCA4:2:2:4

■音声フォーマット
 リニア PCM, 24 / 20 ビット, 48kHz, 16ch
  (SMPTE ST299, SMPTE ST272-C 準拠)

【HDMI IN (IN3)】
■端子
 Type A コネクタ x 1

■規格
 HDMI1.4

■映像フォーマット
 2048x1080 / 60p / 59.94p / 50p / 48p / 47.95p / 30p / 29.97p / 25p / 24p / 23.98p
 (SMPTE ST2048 タイミング)
 1920x1080 / 60p / 59.94p / 50p / 60i / 59.94i / 50i / 30p / 29.97p / 25p / 24p / 23.98p,
 1280x720 / 60p / 59.94p / 50p,720x480 / 59.94p, 720x576 / 50p, 720(1440)x480 / 59.94i,
 720(1440)x576 / 50i (CEA-861-F 準拠)

■カラーフォーマット
 10 / 12bit YCC4:2:2, 8 / 10 / 12bit YCC / RGB4:4:4

■音声フォーマット
 リニア PCM, 16 -24bit, 32 -48kHz, 2 -8ch

【HDMI IN (IN4)】
■端子
 Type A コネクタ x 1

■規格
 HDMI1.4

■映像フォーマット
 2048x1080 / 60p / 59.94p / 50p / 48p / 47.95p / 30p / 29.97p / 25p / 24p / 23.98p
 (SMPTE ST2048 タイミング)
 1920x1080 / 60p / 59.94p / 50p / 60i / 59.94i / 50i / 30p / 29.97p / 25p / 24p / 23.98p,
 1280x720 / 60p / 59.94p / 50p,720x480 / 59.94p, 720x576 / 50p, 720(1440)x480 / 59.94i,
 720(1440)x576 / 50i (CEA-861-F 準拠)
 640x480 / 60 / 72 / 75 / 85, 800x600 / 56 / 60 / 72 / 75 / 85, 1024x768 / 60 / 70 / 75 / 85,
 1152x864 / 75, 1280x768 / 60 / 75 / 85, 1280x800 / 60 / 75 / 85, 1280x960 / 60 / 85,
 1280x1024 / 60 / 75 / 85,1360x768 / 60, 1400x1050 / 60 / 75, 1440x900 / 60 / 75 / 85,
 1600x1200 / 60, 1680x1050 / 60,1920x1200 / 60 Reduced Blanking (VESA DMT 準拠)

■カラーフォーマット
 10 / 12bit YCC4:2:2, 8 / 10 / 12bit YCC / RGB4:4:4

■音声フォーマット
 リニア PCM, 16 -24bit, 32 -48kHz, 2 -8ch

【REF IN】
■端子
 BNC コネクタ x 1

■規格
 B.B. (SMPTE ST318), 2 値 (ITU-R BT.1358-1), HD3 値 (SMPTE ST274, ST296)

■映像フォーマット
 1920x1080 / 59.94p / 50p / 59.94i / 50i (SMPTE ST274 準拠)
 1280x720 / 59.94p / 50p (SMPTE ST296 準拠)
 720x480 / 59.94p / 720x576 / 50p (ITU-R BT.1358-1 準拠)
 720x480 / 59.94i, 720x576 / 50i (SMPTE ST318 準拠)

【VIDEO IN】
■端子
 BNC コネクタ x 1

■規格
 ITU-R BT.470-6

■映像フォーマット
 NTSC, NTSC-J, PAL

【AUDIO IN】
■端子
 TRS 標準タイプ ( バランス) x 2

■基準信号レベル
 -30 -+4dBu

■最大入力レベル
 +24dBu

■入力インピーダンス
 150k Ω / 600 Ω 切り替え

出力端子

【SDI OUT】
■端子
 BNC コネクタ x 1

■規格
 SMPTE ST2081 SMPTE ST424 (SMPTE ST425-AB)
 SMPTE ST292 SMPTE ST259-C

■映像フォーマット
 2048x1080 / 59.94p / 50p (SMPTE ST2048 準拠)
 1920x1080 / 59.94p / 50p / 59.94i / 50i (SMPTE ST274 準拠)
 1280x720 / 59.94p / 50p (SMPTE ST296 準拠)
 720x480 / 59.94i, 720x576 / 50i (ITU-R BT.656-5 準拠)

■カラーフォーマット
 10bit YCC4:2:2, 12bit YCC / RGB4:4:4 ( 有効 bit は 10bit)

■音声フォーマット
 リニア PCM, 24 / 20 ビット, 48kHz,
 2ch (SMPTE ST299, SMPTE ST272-C 準拠)

【HDMI OUT】
■端子
 Type A コネクタ x 1

■規格
 HDMI1.4

■映像フォーマット
 2048x1080 / 59.94p / 50p (SMPTE ST2048 タイミング)
 1920x1080 / 59.94p / 50p / 59.94i / 50i,1280x720 / 59.94p / 50p,
 720(1440)x480 / 59.94i, 720(1440)x576 / 50i (CEA-861-F)

■カラーフォーマット
 10bit YCC4:2:2, 8 / 10bit YCC / RGB4:4:4

■音声フォーマット
 リニア PCM, 24 ビット, 48kHz, 2ch

【USB3.0 OUT】
■端子
 USB Type B コネクタ

■規格
 USB 3.0 Super Speed (SS) / USB 2.0 High Speed (HS)
 USB Video Class 1.1, USB Audio Class 1.0

■映像フォーマット
 2048x1080 / 59.94p / 50p,

■映像フォーマット(SS 時)
 1920x1080 / 59.94p / 50p / 59.94i / 50i,
 1280x720 / 59.94p / 50p,
 720x480 / 59.94i, 720x576 / 50i

■映像フォーマット(HS 時)
 720x480 / 59.94i, 720x576 / 50i

■カラーフォーマット
 8bit YCC4:2:2

■音声フォーマット
 リニア PCM, 16 ビット, 48kHz, 2ch

【AUDIO OUT】
■端子
 TRS 標準タイプ ( バランス) x 2

■基準信号レベル
 -20 -+4dBu

■最大出力レベル
 +24dBu

■出力負荷インピーダンス
 20k Ω以上

【PHONES OUT】
■端子
 STEREO 標準タイプ x 1

信号処理

■映像信号処理
 10bit YCC4:4:4

■音声信号処理
 24bit 48kHz

端子

■USB2.0 端子
 マイクロ USB Type B コネクタ
 USB 2.0 High Speed (HS)

■LAN 端子
 RJ45(10 / 100 Base-T)

■DC 端子
 入力電圧 12V -20V, 消費電力 35W

その他

■外形寸法
 307 ( 幅) x 246 ( 奥行) x 119 ( 高さ) mm

■質量
 2.9kg (AC アダプター、電源コードを除く)

■動作温度
 +0 - +40℃

備考

※ 製品の仕様および外観は、改良のため予告なく変更することがあります。
