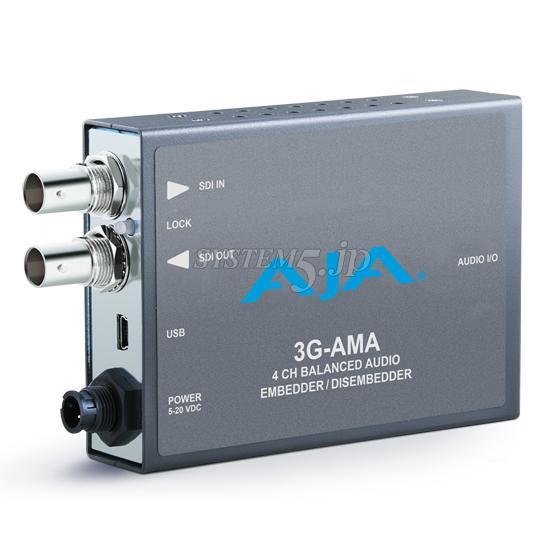

ビデオ入力
3G/HD/SD-SDI, SMPTE-259/292/296/424/425 (エンベデッドオーディオ) 1 x BNC
HD SMPTE 292/296M
SD SMPTE 259M
3G SMPTE 424/425M
入力フォーマット
■1× 3G-SDI(Level AまたはB)
2048x1080p 23.98、24、25、29.97、30、50、59.94、60
2048x1080psf 23.98、24、25、29.97、30
1920x1080p 23.98、24、25、29.97、30、50、59.94、60
1920x1080psf 23.98、24、25、29.97、30
1920×1080i 25、29.97、30
1280×720p 50、59.94、60
■1×HD-SDI
2048x1080p 23.98、24、25、29.97、30
2048x1080psf 23.98、24、25、29.97、30
1920x1080p 23.98、24、25、29.97、30
1920x1080psf 23.98、24、25、29.97、30
1920×1080i 25、29.97、30
1280×720p 23.98、24、25、29.97、30、50、59.94、60
■1× SD-SDI
525i
625i
ビデオ出力
SDI、1 x BNC
出力フォーマット
ビデオ出力はビデオ入力に対して遅延します。それはビデオ入力のフレームレートなどをリクロックするためです。ビデオ入力が無い場合にはビデオ出力は行われません。
■ビデオレイテンシー
(ビデオ入力とビデオ出力コネクタとの間で測定された時間)
SD(270MB)= 17.2s
HD(1.5 GB)= 6.3s
3G Level A = 3.2s
3G Level B = 6.1s
オーディオ入出力
バランスアナログオーディオは1 × 25 ピン D-Sub コネクタで変換され、4 チャンネル入力、4 チャンネル出力が可能
付属のブレイクアウトケーブル(1 × 25 ピン D-Sub コネクタ)
4 × XLR メス入力ブレイクアウトコネクタ(AES3 110 オーム)
4 × XLR オス出力ブレイクアウトコネクタ(AES3 110 オーム)
■デジタルオーディオコンバーター
24-bit
■エンベデッドオーディオ
SMPTE 272M(SD):20-bit、48KHz で同期
SMPTE 299M(3G/HD):24-bit、48KHz で同期
エンベデッドオーディオはパススルー、削除、上書きが可能
最大 16 チャネルまでサポート
注:2048 x 1080p/psf 29.97 および 30 フォーマットのエンベデッドオーディオは最大 8 チャンネルまでのサポート
■エンベデッド パス オーディオレイテンシー
(オーディオ入力とビデオ出力コネクタとの間で測定された時間)
1500s
■ディスエンベデッド パス オーディオレイテンシー
(ビデオ入力と音声出力コネクタとの間で測定された時間)
1200s
■アナログオーディオレベル
MiniCofig ソフトウェアを介して設定
Pro 1:0 dBFS=+24dBu
Pro 2:0 dBFS=+18dBu
Pro 3:0 dBFS=+15dBu
Consumer:0 dBFS=+12dBu
ユーザーコントロール
外部 DIP スイッチ
USB 接続によって、Mac または Windows 経由でデバイスを構成するための MiniConfig ソフトウェア アプリケーションを操作
サイズ
147mm(W) x 79mm(H) x 25mm(D)
電源
5-18VDC
3W
専用電源アダプタ
環境
動作温度:0-40℃
動作時の相対湿度:10-90%(結露なきこと)
動作高度:2500 メートル
安全な保管温度(電源 OFF):-40-60℃
