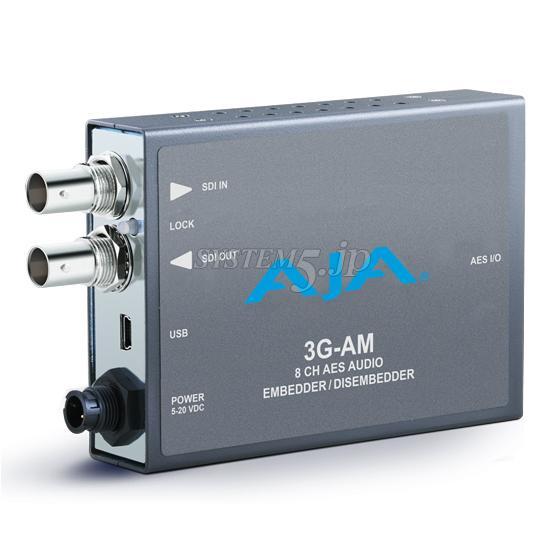

AJA Video Systems 3G-AM-BNC 3G-SDIエンベッダー/ディスエンベッダー(ブレイクアウトケーブルBNCタイプ)

AJA Video Systems 3G-AM-BNC 3G-SDIエンベッダー/ディスエンベッダー(ブレイクアウトケーブルBNCタイプ)

元の価格 ¥187,000 - 元の価格 ¥187,000
元の価格
¥187,000
¥187,000 - ¥187,000
現在の価格 ¥187,000
(税込)

ポイント還元(1%)

お取り寄せ
在庫:0
管理番号:N_1094723 GTIN:4537694235211
新規登録後、すぐ使えるクーポンをアプリで配布中

AJA Video Systems 3G-AM-BNC 3G-SDIエンベッダー/ディスエンベッダー(ブレイクアウトケーブルBNCタイプ)の商品説明

1080p60までの3G-SDI入力と出力をサポートする8チャンネルのAESオーディオエンベッダー/ディスエンベッダー(ブレイクアウトケーブルBNCタイプ)

3G-AM は、1080p60 までの 3G-SDI 入力と出力をサポートする 8 チャンネルの AES オーディオエンベッダー / ディスエンベッダーです。
オーディオディスエンベッダーは常に 4 本の AES 出力を提供します。オーディオエンベッダーは、3G-SDI で入力されたオーディオをパススルーするか、
ブレイクアウトケーブルからのアナログオーディオ入力をエンベデッドすることができ、チャネルペアごとにユーザーが選択可能です。

AES 入力のサンプルレートは 48KHz に変換されビデオ入力に同期されます。3G-AM は入力されたビデオ規格を自動的に検出し、出力を設定します。

【主な特長】

■3G-SDIエンベッダー/ディスエンベッダー
■8チャンネルのAES I/O
■AESオーディオの入出力が可能なBNCタイプのブレイクアウトケーブルが付属
■ディップスイッチによる設定
■5-20VDC 電源を使用 (ユニバーサル電源 DWP-U-R1 を同梱)
■5年間保証


AESオーディオの入出力が可能なBNCタイプのブレイクアウトケーブルが付属

1422-diagram


ユニバーサル電源

すべての AJA 製ミニコンバーターには、世界各国に対応したプラグ接続を含むユニバーサル電源が同梱されているため、世界中で使用できます。
316-Universal power 1x


コンパクトでポータブル

AJA 製ミニコンバーターはコンパクトであるため、モニターの後方やラックの後部、あるいはカメラ リグに直接取り付けて使用できます。
電源コネクタのロックが誤って外れることはありません。また、オプションの P-TAP 電源ケーブルを使用すると、離れた場所でバッテリー電源を得ることができます。
317-portable converter 1x


AJA品質 - 保証

AJAのコンバーターは、最高の品質と最高レベルの信頼性により、高い評価を受けています。
すべての AJA ハードウェアに適用される厳格な基準に合わせて構築されたミニコンバーターは、世界トップレベルのサポート ネットワークと 5年間の国際保証によって支えられています。
AJA Quality


AJA Mini-Matrix

AJAミニコンバーターの全ラインアップに関する情報が、iOS のモバイル アプリとしてご利用いただけるようになりました。
このアプリを利用すれば、お客様のニーズにぴったりのコンバーターを、メーカーの幅広いミニコンバーター製品ラインアップの中から見つけられるようになります。
それぞれ製品はメインの AJA Web サイトにリンクされているため、ここで詳細を確認できます。
また、製品情報をアプリから直接電子メールで送ることができます。iPad および iPhone 用のこの AJA Mini Matrix アプリは無料で、Apple iTunes ストアからご利用いただけます。
MiniMatrix 1x


USBとMiniConfig サポート

USB 対応の AJA ミニコンバーターと無料の AJA MiniConfig ソフトウェアを使用することにより、使いやすいグラフィカルなインターフェイスで、現在の入出力フォーマットに関する詳細情報を管理することができます。
サポートされている AJA ミニコンバーターの全パラメーターを制御し、新しい特徴や機能を追加するファームウェアアップデートを AJA からロードします。

サポートされている AJA ミニコンバーターの全パラメーター制御だけでなく AJA から提供されるファームウェアの更新を行う事で新機能や機能の追加を行う事が可能です。
355-355-Mini Config ScreenR 1x

仕様

ビデオ入力

3G/HD/SD-SDI, SMPTE-259/292/296/424/425 (エンベデッドオーディオ) BNC x 1

■HD SMPTE 292/296M
■SD SMPTE 259M
■3G SMPTE 424/425M

入力フォーマット

■1 × 3G-SDI(Level A または B)
 2048x1080p 23.98、24、25、29.97、30、50、59.94、60
 2048x1080psf 23.98、24、25、29.97、30
 1920x1080p 23.98、24、25、29.97、30、50、59.94、60
 1920x1080psf 23.98、24、25、29.97、30
 1920×1080i 25、29.97、30
 1280×720p 50、59.94、60

■1 × HD-SDI
 2048x1080p 23.98、24、25、29.97、30
 2048x1080psf 23.98、24、25、29.97、30
 1920x1080p 23.98、24、25、29.97、30
 1920x1080psf 23.98、24、25、29.97、30
 1920×1080i 25、29.97、30
 1280×720p 23.98、24、25、29.97、30、50、59.94、60

■1 × SD-SDI
 525i
 625i

ビデオ出力

SDI、1 x BNC

出力フォーマット

ビデオ出力はビデオ入力に対して遅延します。それはビデオ入力のフレームレートなどをリクロックするためです。ビデオ入力が無い場合にはビデオ出力は行われません。

■ビデオレイテンシー
(ビデオ入力とビデオ出力コネクタとの間で測定された時間)
SD(270MB)= 17.2s
HD(1.5 GB)= 6.3s
3G Level A = 3.2s
3G Level B = 6.1s

オーディオ入出力

AES PCM オーディオ は 1 × 25ピンD-Subコネクタで変換され、8 チャンネル入力、8 チャンネル出力が可能。選択はペア単位で行われます。
付属のブレイクアウトケーブル(1 × 25 ピン D-Sub コネクタ)
4×XLR メス入力ブレイクアウトコネクタ(AES3 110オーム)
4×XLR オス出力ブレイクアウトコネクタ(AES3 110オーム)

■オーディオデータフォーマット
AES3-2003
SMPTE 337M

■デジタルオーディオコンバーター
24-bit

■エンベデッドオーディオ
SMPTE 272M(SD):20-bit, 48KHzで同期
SMPTE 299M(3G/HD):24-bit, 48KHzで同期
エンベデッドオーディオはパススルー、削除、上書きが可能
最大 16 チャンネルまでサポート
注:2048 x 1080p/psf 29.97 および 30 フォーマットのエンベデッドオーディオは最大 8 チャンネルまでのサポート

■エンベデッド パス オーディオレイテンシー
(オーディオ入力とビデオ出力コネクタとの間で測定された時間)
1500s(SRC ON)
400s(SRC OFF)

■ディズエンベデッド パス オーディオレイテンシー
(ビデオ入力とオーディオ出力コネクタとの間で測定された時間)
210s

ユーザーコントロール

外部 DIP スイッチ
USB 接続によって、Mac または Windows 経由でデバイスを構成するための MiniConfig ソフトウェア アプリケーションを操作

サイズ

147mm(W) x 79mm(H) x 25mm(D)

電源

5-18VDC
3W
専用電源アダプタ

環境

動作温度:0-40℃
動作時の相対湿度:10-90%(結露なきこと)
動作高度:2500 メートル
安全な保管温度(電源 OFF):-40-60℃

付属品

USB 2.0 ケーブル (MiniConfig 用) x 1
電源アダプタ(DWP-U-R1)
保証書
