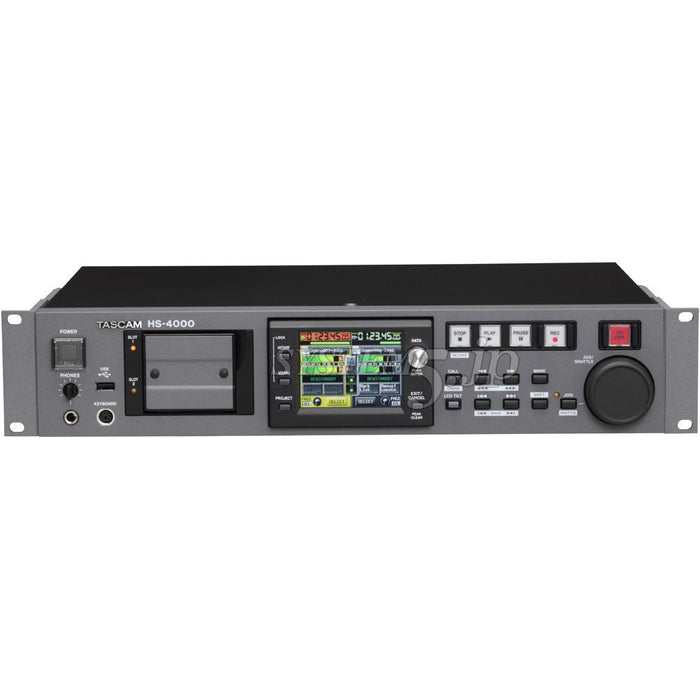

専用機ならではの高い安全性と運用効率、高音質を実現した、放送局でのポン出し運用に特化した4chオーディオレコーダー/プレーヤー【放送局でのポン出しに最適化された仕様群】■軽量コンパクトなポン出しシステムこれまで使われてきたポン出しシステムは大型のシステムが多く、スタジオ間の移動が必要な場合など、その移動作業は困難を極めるものでした。
HS-4000とRC-HS32PDによるポン出しシステムはこれらと比較して非常にコンパクトで、可搬性を必要とする環境でも安心してお選びいただくことが出来ます。
■2x2再生による効率的なポン出し運用2台のプレーヤー、コントローラーでの運用を必要とする場合でも、HS-4000 + RC-HS32PDでの運用が可能であるため、スペース、コスト、操作性などの面において非常に効率的です。
2つのBGMを交互に使用する、BGMを再生しながら効果音のポン出しを行う、異なる効果音のポン出しを同時に行う場合など、様々なシチュエーションで効率的な運用を実現します。
■誰でも操作しやすい日本語表示可能なポン出しキーRC-HS32PDのポン出しキーは、64 x 64 ドットマトリクスタイプのLCDを内蔵しています。
ファイル名を表示することが可能ですので、「ファイル名を押す」感覚で直感的なポン出しを可能にしました。
また、日本語ファイル名の表示にも対応しているため、ファイル運用において使いやすいファイル名をつけて運用することが出来ます。
■ポン出しに最適なプレイリストモード搭載、PPLにも対応レコーダーとしての運用だけではなく、ポン出しプレーヤーとしての運用を視野に開発しているため、ポン出し専用の動作モードである「プレイリストモード」を搭載しています。
使用するテイクをプレイリストに登録して使用します。テイクごとのIN-OUTポイント編集、レベル編集も可能で、データ持込後のポン出し用微調整に便利です。
■フェーダースタート対応の0dBロック付フェーダーRC-HS32PDでは、ポン出しキーだけでなく送出用操作子としてフェーダースタートに対応した100mmフェーダーを2本装備しています。
これにより、完全な2x2運用(1台のHS-4000で2台のプレーヤーとしての運用)を可能としています。物理的な0dBロック機構も搭載しています。
■トランスポート専用にRC-900を併用可能ポン出し用のリモコンであるRC-HS32PDを使用しながら、トランスポート用のリモコンとしてRC-900が使用可能です。
操作は後着優先となり、接続に特別な機器は必要ありません。
【運用効率の追求】■様々な環境での使用に応える5つの動作モードを搭載「優れた操作性」は、使用する環境やオペレーターによって異なります。
HS-4000では、これら様々な環境やニーズに応えるため、5つの動作モードを搭載しました。
■RTOS採用によりウイルスなどの外部流入に耐える環境構築オペレーティングシステムには、リアルタイムアプリケーション用に開発されているRTOS(Real-time operating system)を採用。
PCベースのOSでは応えられない様々な放送局ならではのニーズに対応します。
素早い起動や軽快な動作はもちろんのこと、ネットワーク接続時や外部データの持込時に心配されるコンピュータウイルスによる感染にも高い耐性を持っています。
安心してネットワークに接続することが出来るため、ファイルベース運用本来の便利さを実現します。
■複数のリモートコントローラー、様々な外部制御を併用可能リモートコントローラーを含む外部コントロールは、1系統のみでなく接続できる端子の数だけ、外部コントロール機器の同時使用が可能です。
RC-HS32PDを接続しながらのパラレルコントロール制御も可能であるため、メインのポン出しオペレーター以外のスタッフによるポン出し操作や、
緊急放送用の制御を常時接続しておくことが出来ます。操作は後から送られてきた制御信号を優先して動作します。
RS-422 SONY P2プロトコルにも標準で対応しており、現行のコントロール機器との接続もスムーズです。
※RS-422シリアルコントロールとRS-232Cシリアルコントロールの同時使用はできません。
■柔軟で幅広い運用を実現するギガビット・イーサネット対応ネットワークを利用することにより、更に柔軟で幅広い活用が可能となります。1000BASE-Tギガビット・イーサネットに対応し、
ワークプロトコルはシステム環境に制限されない汎用プロトコル、FTP(File Transfer Protocol)を採用。
Windows、Macintosh、UNIXなど何れのシステムからもアクセス可能です。
CFカードとコンピュータ間のファイル転送はFTPクライアントソフトウェアにより実現。送出システムへのファイルの仕込みなど様々な運用を可能とします。
また、ネットワーク経由でのtelnetリモートコントロール環境も提供。システムやワークフローの効率化にも貢献します。
■運用ストレスを排除する軽快・安定動作と安全への配慮RTOS採用の他にも様々な面で安全への配慮を行っています。
端子類はすべてロック機構付の端子を採用し、誤って抜けてしまうことを防止しているほか、電源ボタンなどの重要なキーにはボタンガードを装備。
ボタンガードが不要な場合は、取り外して使用することも可能です。
また、パネルロック機能ももちろん装備しています。
【操作性の追求】■直感的に操作できるタッチセンサー付きTFTカラーディスプレイHSシリーズ共通のグラフィカルなユーザーインターフェースが直感的でわかりやすい操作を実現しました。
メニューはシンプルな1階層のみで、設定し終えたらワンタッチでHOME画面を表示。旧来の情報量が少ないディスプレイでは成し得ないストレスフリーの操作を提供します。
■モニタースピーカーを搭載、素早い内容確認が可能本体やコンソールとは離れた位置にRC-HS32PDを設置した場合でも音声のモニタリングが可能です。
ヘッドホンモニターはもちろんのこと、スピーカーも搭載しているため、確認したい時すぐにモニタリングすることができます。
■VNC対応、外部PCでの確認と操作が可能LANを経由したVNC(Virtual Network Computing)に対応。LAN経由で接続された別のPCにHS-4000の画面を表示することが可能です。
この際に表示したパソコンの画面からマウス操作を行うことも可能です。VNC表示用の専用デバイス、IF-D4000VNもラインナップしております。
【耐久性の追求】■記録メディアにCFカード(UltraDMA対応)を採用記録メディアには接点が露出しないため高い耐久性を誇るCFカードを採用。回転機構のないメカレス構造による高耐久性、
フィールドをはじめとするあらゆる現場で使用可能な耐振動性など、録音・再生機として重要な高信頼性を実現します。
メンテナンスフリーによるコスト低減効果を兼ね備え、音声ファイルの管理・運用を容易にします。
より高い信頼性を提供するために、メディアメーカーとの契約によりランニングチェンジによる内部構造の改変を排除したTASCAM機器専用のCFカードを用意しています。
■ねじれなどによる接触不良を防ぐ端子ごとの独立した基板構成コネクターひとつに対し1枚の基板構成となっており、ケーブルのねじれや引っ張りに対して優れた強度を誇るだけでなく、他のコネクターへの干渉を抑えています。
移動可能なシステム構成となっているため、システムごと移動した場合にケーブルに予期しない力がかかった場合にも優れた耐性により事故を防ぎます。
■強度あるナット締め付けタイプのCANARE製BNCコネクター一般的なコネクターの基板の固定方法と異なり、HS-4000に採用されたCANARE製BNCコネクターは、コネクターそのものがナット構造となっているため引っ張りやねじれなどに対して優れた強度を誇ります。
■軸にも金属を使用した高耐久性ノブHS-4000/RC-HS32PDのDATAノブについては、劣化による割れや操作性の変化を防ぐためアルミ素材のノブを採用。
このノブは、操作するノブ本体だけでなく、ノブが取り付けられた軸も金属となったものを採用しているため、激しい操作に対しても優れた耐久性を誇ります。操作感の優れたクリック付タイプとなっています。
■高い耐久性を実現するアルミサイドパネル(RC-HS32PD)頻繁な移動や、ハードな運用が予想されるリモートコントローラーRC-HS32PDでは、衝突の可能性が高い側面をすべてアルミ削り出し材で構成しており、高い強度を誇ります。
【高音質の追求】■幾度にも渡る試聴評価を経て選び抜かれたパーツ群HS-4000を含む放送業務仕様機器の開発においては、これまでの業務用音響機器開発のノウハウを結集するだけでなく、パーツひとつの選定にも試聴評価を実施し、音質を基準にしたパーツセレクトを行っています。
試聴評価は自社に設置されたオーディオルーム、スタジオなどにおいて行われています。
■D/AコンバーターにはBurrBrown PCM1796を搭載D/Aコンバーターは、オーディオにおいても高い評価を得ているBurrBrown PCM1796を採用しています。
■オペアンプには定評あるJRC NJM5532オペアンプを搭載オペアンプは、オーディオでの評価が高いJRC NJM5532オペアンプを試聴評価の末採用しました。
■電源の安定化に寄与するデカップリングコンデンサーも厳選音響機器において、安定した電源の供給は高音質化のための必須項目です。
オーディオ回路に電源を供給するデカップリングコンデンサー(バイパスコンデンサー)についても、最も音質が優れるデカップリングコンデンサーをセレクトするために幾度にも渡る試聴評価を実施しました。
■大容量コンデンサー採用、音質と高効率・省スペースを両立した電源部電源部には、安定した電源を供給するために大容量コンデンサーを搭載しています。
放送業務仕様として、高音質だけでなく省スペース・高効率を実現する電源部を追求し、高音質ながらも2Uラックサイズという運用しやすいコンパクトサイズを実現しています。
■音質の経年劣化が少ないNEUTRIK製金メッキコネクターを採用長期間の使用においても酸化しにくく高音質を保持できる金メッキのNEUTRIK製キャノンコネクターを採用しています。
【機能一覧】・記録メディアにCF カードを採用(UltraDMA 対応)
・CF デュアルスロットを搭載
・96kHz、24 ビットまでの4 トラック同時録音
・コンフィデンスモニター(録音同時再生)機能搭載(44.1/48kHz、2トラック録音まで)
・4 トラック同時再生、またはステレオx2 系統の同時再生(プレイリストモード[デュアル]時)
・タイムラインモード、テイクモードおよびプレイリストモード(シングル・デュアル)/オンエアモードの5つの動作モード
・タイムラインモードでは、テープレコーダーの様な時間軸ベースの録音再生が可能
・テイクモードでは、テイク単位での再生とフラッシュスタートが可能
・プレイリストモードでは、テイクをリストに登録し、リスト順の再生やフラッシュスタートが可能
・プレイリストモード[シングル]では最大4トラックの再生に対応
・プレイリストモード[デュアル]ではステレオトラックを2系統独立して再生制御可能
・ON LINE キーを用いたオンライン再生とモニター再生
・ファイルフォーマット:BWF、WAV
・別売の RC-HS32PD、RC-SS20 によるフラッシュスタートが可能
・パラレルコントロール、キーボードによるフラッシュスタートが可能
・オートキュー、オートレディ、インクリメンタルプレイ
・タイムラインモードでの AES31 編集情報のインポート/エクスポート機能
・プレイリストモードでのプレイリスト機能搭載(JPPA ポン出しプレイリストファイルの取り込みに対応)
・ジョグ/シャトル機能搭載
・グラフィカルなデザインのTFT カラータッチパネル採用により、直感的な操作が可能
・4 チャンネルXLR アナログバランス入出力
・ステレオ×2 XLR AES/EBU デジタル入出力
・2 チャンネルXLR アナログモニター出力
・ヘッドホン出力
・XLR タイムコード入出力
・BNC ビデオリファレンス(NTSC/PAL ブラックバースト信号、またはHDTV Tri-level 信号)、またはワードクロック入力および出力/スルー出力
・48kHz Pull-Up / Pull-Down 動作に対応
・LAN(Gigabit Ethernet)機能を搭載(FTPファイル転送、telnetリモートコントロール、VNCに対応)
・パラレルリモートコントロールに対応
・RS-232C シリアルリモートコントロールに対応
・RS-422(9 ピンシリアルプロトコル準拠)シリアルリモートコントロールに対応
・ラックマウント可能(2U)
記録メディア:・CFカード
ファイルシステム:FAT16、FAT32
ファイルフォーマット:BWF(ポリフォニック、モノフォニック)、BWF-J(ポリフォニック、モノフォニック)、WAV
※メーカー動作検証済のメディアは
コチラから。
インポート/エクスポート:AES31
チャンネル数:4
2×2
量子化ビット数:16ビット、24ビット
サンプリング周波数:44.1/47.952
48/48.048
88.2/96kHz
(47.952/48.048kHz:48kHz 0.1%プルダウン/プルアップ)
クロックリファレンス:INTERNAL、WORD IN、VIDEO IN、 DIGITAL IN(CH 1-2 IN、CH 3-4 IN)
タイムコードフレーム:23.976/24/25/29.97DF/29.97NDF/30DF/30NDF
アナログ入力:・BALANCED(LINE):XLR-3-31(1:GND、2:HOT、3:COLD)、バランス
入力インピーダンス:4.3kΩ
規定入力レベル:-20dBu/+4dBu(D.ref : -9dBFS以外)、+6dBu(D.ref : -9dBFS)
最大入力レベル(切り換え):
A.Input : +6dBu +15dBu(D.ref : -9dBFS)
A.Input : +4dBu +18dBu(D.ref : -14dBFS)
+20dBu(D.ref : -16dBFS)
+22dBu(D.ref : -18dBFS)
+24dBu(D.ref : -20dBFS)
※D.ref : Digital Ref. Level設定
※A.Input : Analog Input Ref. Level設定
アナログ出力:・BALANCED(LINE):XLR-3-32 (1:GND、2:HOT、3:COLD)、バランス
出力インピーダンス:100Ω以下
規定出力レベル:-20dBu/+4dBu(D.ref : -9dBFS以外)、+6dBu(D.ref : -9dBFS)
最大出力レベル(切り換え):
A.Output : +6dBu +15dBu(D.ref : -9dBFS)
A.Output : +4dBu +18dBu(D.ref : -14dBFS)
+20dBu(D.ref : -16dBFS)
+22dBu(D.ref : -18dBFS)
+24dBu(D.ref : -20dBFS)
※D.ref : Digital Ref. Level設定
※A.Input : Analog Input Ref. Level設定
・BALANCED(MONITOR):XLR-3-32(1:GND、2:HOT、3:COLD)、バランス
出力インピーダンス:100Ω
規定出力レベル:+4dBu(D.ref : -9dBFS以外)、+6dBu(D.ref : -9dBFSS)
最大出力レベル:
A.Output : +6dBu +15dBu(D.ref : -9dBFS)
A.Output : +4dBu +18dBu(D.ref : -14dBFS)
+20dBu(D.ref : -16dBFS)
+22dBu(D.ref : -18dBFS)
+24dBu(D.ref : -20dBFS)
※D.ref : Digital Ref. Level設定
※A.Output : Analog Output Ref. Level設定
・ヘッドホン出力:ステレオ標準ジャック
最大出力:45mW+45mW以上(32Ω負荷)
デジタル入力:デジタル入力
デジタル入力:・AES/EBU:XLR-3-31
フォーマット:AES3-2003/IEC60958-4(AES/EBU)、C60958-3(S/PDIF) 自動判別
入力サンプリング周波数:44.1/47.952/48/48.048/88.2/96kHz(Single/Double)
※SRC ON時:32kHz～192kHz
・S/PDIF:XLR-3-31
フォーマット:AES3-2003/IEC60958-4 (AES/EBU)、IEC60958-3(S/PDIF)自動判別
入力サンプリング周波数:44.1/47.952/48/48.048/88.2/96kHz(Single/Double)
※SRC ON時:32kHz～192kHz
デジタル出力:・AES/EBU:XLR-3-32
フォーマット:AES3-2003/IEC60958-4 (AES/EBU)
入力サンプリング周波数:44.1/47.952/48/48.048/88.2/96kHz(Single/Double)
TIMECODE:・TIMECODE IN:XLR-3-31(1:GND、2:HOT、3:COLD)、バランス
入力インピーダンス:10kΩ
入力電圧:0.5V～5Vp-p
フォーマット:SMPTE 12M-1999準拠
・TIMECODE OUT:XLR-3-32(1:GND、2:HOT、3:COLD)、 バランス
出力インピーダンス:100Ω
出力電圧:2Vp-p
フォーマット:SMPTE 12M-1999準拠
WORD/VIDEO:・WORD/VIDEO IN:BNC
入力インピーダンス:75Ω
入力電圧:5V、TTL相当(WORD IN)、1Vp-p(VIDEO IN)
・WORD/VIDEO OUT:BNC(WORD THRU/WORD OUT切り替え)
出力インピーダンス:75Ω以下
出力電圧:5V、TTL相当(WORD OUT)
ETHERNET:ETHERNET:RJ-45
対応規格:100BASE-TX、1000BASE-T
USB:USB:タイプA
フォーマット USB2.0 HIGH SPEED(480Mbps)
KEYBOARD:ミニDIN 6ピン(PS/2)
CONTROL I/O:REMOTE:etherCON
PARALLEL:D-sub 25ピン
RS-422:D-sub 9ピン
RS-232C:D-sub 9ピン
電源/消費電力:AC100～240V、50-60Hz
19W
外形寸法/質量:482.6(幅)×94(高さ)×317.1(奥行き)mm
5.1kg
性能:・周波数特性
20Hz～20kHz、±0.5dB(Fs:44.1/48kHz)
20Hz～40kHz、+0.5dB/-2dB(Fs:88.2/96kHz)
・歪率:0.005%以下
・S/N比:100dB以下
※ANALOG INPUT→ANALOG OUTPUT、JEITA、記録・再生
