【価格お問い合わせください】SONY XVS-8000 マルチフォーマットスイッチャー
都度お見積りとなりますため販売価格はお問い合わせくださいませ。
【価格お問い合わせください】SONY XVS-8000 マルチフォーマットスイッチャー
【価格お問い合わせください】SONY XVS-8000 マルチフォーマットスイッチャーの商品説明

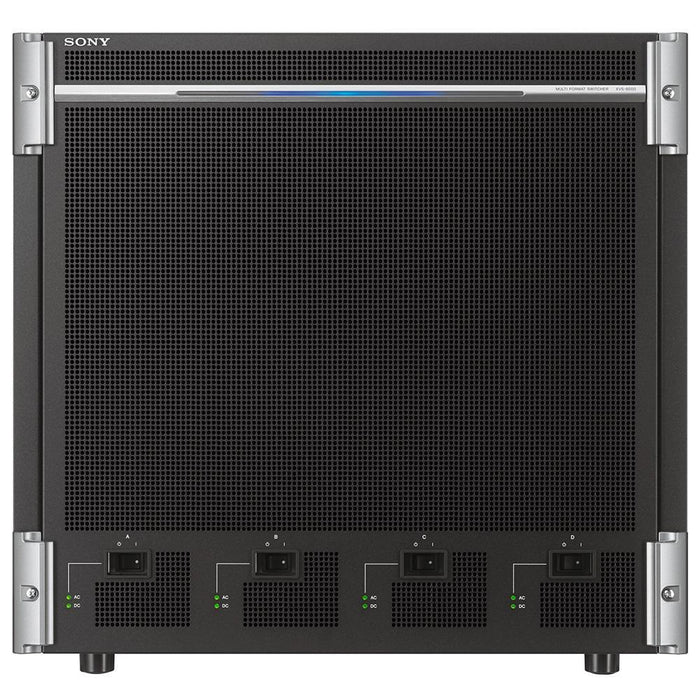

スイッチャープロセッサーの本体外筐ユニット
マルチフォーマットスイッチャー XVS-8000システムの本体外筐ユニットで、EIA 10RUサイズです。初期設定は SD/HD/3Gフォーマットのみに対応（※1）していますが、ソフトウェアをインストールすると4Kフォーマットにも対応します。
※1 SD、3Gフォーマットは、将来のバージョンで対応予定です。
以下のオプションを装着可能です。( )内は最大装着数です。
・SDIインプットコネクターボード XKS-S8110 (10)
SDI 入力用のリアコネクター基板です。
・IPインプットコネクターボード XKS-T8110 (10)
IP入力用のリアコネクター基板です。
・アウトプットプロセッサーボード XKS-8160 (1)
出力を追加する基板です。
出力を追加するには、XKS-S8165 または XKS-T8165も必要です。
・SDI アウトプットコネクターボード XKS-S8165 (5)
SDI 出力用のリアコネクター基板です。
・IPアウトプットコネクターボード XKS-T8165 (5)
IP 出力用のリアコネクター基板です。
・ミックスエフェクトボード XKS-8210 (5)
M/Eを追加する基板です。
・フレームメモリーボード XKS-8440 (1)
フレームメモリーを使用するための基板です。
・フォーマットコンバーターボード XKS-8460 (1)
フォーマットコンバーターを使用するための基板です。
・HD DMEボード XKS-8470 (2)
HDフォーマットでDME機能を使用するための基板です。
マルチフォーマット対応
4K および HDマルチフォーマットに対応し、豊富なM/E数、キーヤー数、入出力数を備え、大規模なライブプロダクションでの運用が可能です。
4Kフォーマット対応版
2160P/59.94、2160P/50（SMPTE ST 425-1/5、レベルA）
3G、HDフォーマット対応版
1080P/59.94、1080P/50（SMPTE ST 425-1/5、レベルA）（※1）
1080i/59.94、1080i/50
1080PsF/29.97、1080PsF/25、1080PsF/24、1080PsF/23.976 （※1）
720P/59.94、720P/50 1)
※1 1080P、1080PsF、720P は、将来のバージョンで対応予定です。
フォーマットコンバーター
すべての入力でフォーマットコンバーターを搭載したオプション基板を選択できます。入力信号をシステムフォーマットに変換します。 （※1）
また、フォーマットコンバーター専用のオプションを装備して、最大16出力で使用できます。
※1 フォーマットコンバーターは、将来のバージョンで対応予定です。
フレームメモリー
本体オプションのメモリーに、HDフォーマットで約5,000枚（約43GB）の画像をロード可能。 （※1）
また、大容量（512GB）の不揮発性ストレージ（SSD）を搭載しており、保存した画像を高速でメモリーにロードできます。
※1 フォーマットコンバーターは、将来のバージョンで対応予定です。
NMI（ネットワークメディアインターフェース）対応
NMIと従来のSDIの両方のインターフェースに対応。
必要に応じて入出力の数を選択することができ、NMIとSDIの併用も可能です。
一般:■電源
AC 100V～240V、50/60Hz
■消費電流
22A～9.2A
■動作保証温度
5℃～40℃
■性能保証温度
10℃～35℃
■保存温度
-20℃～+60℃
■動作湿度
10%～90%
■外形寸法(幅×高さ×奥行き)
440×443.6×582.9mm(突起部を除く)
■質量
約63kg(全オプション装着時)
コントロール端子:MVS LAN RJ-45、1000BASE-T規格準拠
UTL LAN RJ-45、1000BASE-T規格準拠
[ご注意]
安全のために、周辺機器を接続する際は、過大電圧を持つ可能性があるコネクターを以下のポートに接続しないでください。
- MVS LAN端子
- UTL LAN端子
上記のポートについてはユーザーガイドの指示に従ってください。
LANケーブルご使用の際は、輻射ノイズによる誤動作を防ぐため、シールドタイプのケーブルを使用してください。
リファレンス入力:REF IN BNC型、75Ω、ループスルー出力付き
・HDTVシステムのとき: HD3値シンク/SDTVアナログブラックバースト/SDTVアナログシンク
・SDTVシステムのとき: アナログブラックバースト/アナログシンク
リターンロス -40dB
ビデオ入力:入力数 160(BNC型)、80(RJ-45型)(プライマリー:40 + リダンダント:40)
信号形式 SMPTE ST 259、SMPTE ST 292-1、SMPTE ST 424、SMPTE ST 425-1、SMPTE ST 425-5
・BNC型
信号レベル 0.8Vp-p±10%
信号伝送速度 270Mbps、1.485Gbps、1.485/1.001Gbps、2.97Gbps、2.97/1.001Gbps
リターンロス -15dB(5MHz～1.485GHz)、-10dB(1.485GHz～2.97GHz)
・RJ-45型
イーサネット規格 10GBASE-T準拠
ネットワークの種類 他のシステムから独立したセキュアなLANとする
MTU(Maximum Transmission Unit) 1500bytes以上(フラグメントのないこと)
エラーレートパケットロス率 10ppm以下
[ご注意]
IEEE802.3 Ethernet 10GBASE-T ケーブル CAT7 を使用してください。
ビデオ出力:出力数 80(BNC型)、40(RJ-45型)(プライマリー:20 + リダンダント:20)
信号形式 SMPTE ST 259、SMPTE ST 292-1、SMPTE ST 424、SMPTE ST 425-1、SMPTE ST 425-5
・BNC型
信号レベル 0.8Vp-p±10%
信号伝送速度 270Mbps、1.485Gbps、1.485/1.001Gbps、2.97Gbps、2.97/1.001Gbps
リターンロス -15dB(5MHz～1.485GHz)、-10dB(1.485GHz～2.97GHz)
・RJ-45型
イーサネット規格 10GBASE-T準拠
ネットワークの種類 他のシステムから独立したセキュアなLANとする
MTU(Maximum Transmission Unit) 1500bytes以上(フラグメントのないこと)
エラーレートパケットロス率 10ppm以下
[ご注意]
IEEE802.3 Ethernet 10GBASE-T ケーブル CAT7 を使用してください。
AC入力:AC IN A, B, C, D 3ピンAC端子
[使用上のご注意]
・結露について
本機を寒いところから急に暖かいところに持ち込んだときなど、機器表面や内部に水滴がつくことがあります。これを結露といいます。結露が起きたときは電源を切り、結露がなくなるまで放置し、結露がなくなってからご使用ください。結露時のご使用は機器の故障の原因となる場合があります。
・有寿命部品について
ファンは有寿命部品として定期的な交換が必要です。
常温でのご使用の場合、4年を目安に交換してください。
ただし、交換時期は目安であり、部品の寿命を保証するものではありません。交換の際はお買い上げ店にご相談ください。
付属品:75Ω 終端器(1)
ブラケット(4)
サポートアングル(2)
ラック金具(2)
ネジ(+B4×10)(8)
ネジ(+PSW4×10)(8)
オペレーションマニュアル(1)
インストレーションマニュアル(1)
CD-ROM(ソフトウェアライセンス文)(1)
別売り品:AC電源コード(125V, 15A)
部品番号: 1-846-048-12
4本使用します
仕様
一般
■電源
AC 100V-240V、50/60Hz
■消費電流
22A-9.2A
■動作保証温度
5℃-40℃
■性能保証温度
10℃-35℃
■保存温度
-20℃-+60℃
■動作湿度
10%-90%
■外形寸法(幅×高さ×奥行き)
440×443.6×582.9mm(突起部を除く)
■質量
約63kg(全オプション装着時)
コントロール端子
MVS LAN RJ-45、1000BASE-T規格準拠
UTL LAN RJ-45、1000BASE-T規格準拠
[ご注意]
安全のために、周辺機器を接続する際は、過大電圧を持つ可能性があるコネクターを以下のポートに接続しないでください。
- MVS LAN端子
- UTL LAN端子
上記のポートについてはユーザーガイドの指示に従ってください。
LANケーブルご使用の際は、輻射ノイズによる誤動作を防ぐため、シールドタイプのケーブルを使用してください。
リファレンス入力
REF IN BNC型、75Ω、ループスルー出力付き
・HDTVシステムのとき: HD3値シンク/SDTVアナログブラックバースト/SDTVアナログシンク
・SDTVシステムのとき: アナログブラックバースト/アナログシンク
リターンロス -40dB
ビデオ入力
入力数 160(BNC型)、80(RJ-45型)(プライマリー:40 + リダンダント:40)
信号形式 SMPTE ST 259、SMPTE ST 292-1、SMPTE ST 424、SMPTE ST 425-1、SMPTE ST 425-5
・BNC型
信号レベル 0.8Vp-p±10%
信号伝送速度 270Mbps、1.485Gbps、1.485/1.001Gbps、2.97Gbps、2.97/1.001Gbps
リターンロス -15dB(5MHz-1.485GHz)、-10dB(1.485GHz-2.97GHz)
・RJ-45型
イーサネット規格 10GBASE-T準拠
ネットワークの種類 他のシステムから独立したセキュアなLANとする
MTU(Maximum Transmission Unit) 1500bytes以上(フラグメントのないこと)
エラーレートパケットロス率 10ppm以下
[ご注意]
IEEE802.3 Ethernet 10GBASE-T ケーブル CAT7 を使用してください。
ビデオ出力
出力数 80(BNC型)、40(RJ-45型)(プライマリー:20 + リダンダント:20)
信号形式 SMPTE ST 259、SMPTE ST 292-1、SMPTE ST 424、SMPTE ST 425-1、SMPTE ST 425-5
・BNC型
信号レベル 0.8Vp-p±10%
信号伝送速度 270Mbps、1.485Gbps、1.485/1.001Gbps、2.97Gbps、2.97/1.001Gbps
リターンロス -15dB(5MHz-1.485GHz)、-10dB(1.485GHz-2.97GHz)
・RJ-45型
イーサネット規格 10GBASE-T準拠
ネットワークの種類 他のシステムから独立したセキュアなLANとする
MTU(Maximum Transmission Unit) 1500bytes以上(フラグメントのないこと)
エラーレートパケットロス率 10ppm以下
[ご注意]
IEEE802.3 Ethernet 10GBASE-T ケーブル CAT7 を使用してください。
AC入力
AC IN A, B, C, D 3ピンAC端子
[使用上のご注意]
・結露について
本機を寒いところから急に暖かいところに持ち込んだときなど、機器表面や内部に水滴がつくことがあります。これを結露といいます。結露が起きたときは電源を切り、結露がなくなるまで放置し、結露がなくなってからご使用ください。結露時のご使用は機器の故障の原因となる場合があります。
・有寿命部品について
ファンは有寿命部品として定期的な交換が必要です。
常温でのご使用の場合、4年を目安に交換してください。
ただし、交換時期は目安であり、部品の寿命を保証するものではありません。交換の際はお買い上げ店にご相談ください。
付属品
75Ω 終端器(1)
ブラケット(4)
サポートアングル(2)
ラック金具(2)
ネジ(+B4×10)(8)
ネジ(+PSW4×10)(8)
オペレーションマニュアル(1)
インストレーションマニュアル(1)
CD-ROM(ソフトウェアライセンス文)(1)
別売り品
AC電源コード(125V, 15A)
部品番号: 1-846-048-12
4本使用します
