HDMI入力
|
HDMI Ver. 2.0b, Deep Color対応（10bit/12bit）, 色空間RGB/ YCbCr444/ YCbCr422/ YCbCr420対応, 静的HDR対応 ※HDCP及び CECに非対応
|
|
SDI出力
|
12G-SDI（SMPTE ST 2082-1, ST 2082-10）/ 6G-SDI（SMPTE ST2081-1, ST2081-10)
3G-SDI Level A Direct image format mapping (SMPTE ST424, ST425-1)
3G-SDI Level B-DL SMPTE ST372 Dual Link mapping （SMPTE ST424, ST425-1）/HD-SDI（SMPTE ST292-1）/ SD-SDI（SMPTE ST259M）
|
|
HDMI出力
|
HDMI Ver. 2.0b, Deep Color対応（10bit/12bit）, 色空間RGB/ YCbCr444/ YCbCr422/ YCbCr420切替可能, 静的HDR対応 ※HDCP及び CECに非対応
※HDMI入力のパススルー出力ではありません。
|
|
HDR
|
静的メタデータパッキング（SMPTE ST2086） / HDR10/PQ（Perceptual Quantizer）（SMPTE ST2084）/ HLG（Hybrid Log-Gamma）（ARIB STD-B67）
※HDMI接続において、HDRはHDMIバージョン2.0aから正式にサポートされています。
※SDI出力において、HDRは6G-SDIおよび12G-SDIでサポートしています。
※メタデータの伝送は、HDMI InfoFrameおよびSDI ANC（Ancillaryデータ）を介して行われます。
※3D LUTを用いたHDR変換（トーンマッピング）に対応します。 （プリセット及びユーザ定義［33x33x33 / 17x17x17 Cube形式ファイル］）
|
|
オーディオ入力
|
HDMIエンベデッド・オーディオ（LPCM 最大8ch, サンプリング周波数32kHz～192kHz ※48kHzへリサンプル）
アナログ不平衡オーディオ（2ch, 10dBV(8.94Vpp), 入力インピーダンス 約10kΩ, RCA）
|
|
オーディオ出力
|
SDIエンベデッド・オーディオ（LPCM 最大8ch, 48kHz）
HDMIエンベデッド・オーディオ（LPCM 最大8ch, 48kHz）
※チャネルのリマッピングおよびダウンミックス出力に非対応
|
|
入出力遅延
|
スケーリングモード（固定解像度）の場合 最大２フレーム（プログレッシブ入力の場合）／３フレーム（インタレース入力の場合）, Bypassモードの場合 最大２ライン
|
|
推奨最大SDIケーブル長
|
12G-SDI (L-5.5CUHD): パソロジカル信号・カラーバー信号：80m
※L-5CFBの場合 (パソロジカル／カラーバー信号)：50m
6G-SDI (L-5.5CUHD): パソロジカル信号・カラーバー信号：100m
3G-SDI (L-5CFB): パソロジカル信号・カラーバー信号：170m
HD-SDI (L-5CFB): パソロジカル信号・カラーバー信号：250m
SD-SDI (L-5CFB): パソロジカル信号・カラーバー信号：420m
※測定時使用ケーブルは、12G-SDI対応のL-5.5CUHD/CANARE、および3G/HD-SDI対応のL-5CFB/CANAREを使用。
※当社製品同士をロングケーブルで接続し、前後を1mケーブルで信号発生器および測定器に接続し、出力フォーマットを固定（フレームバッファあり）で検証した結果に基づきます。
※パソロジカル（チェックフィールド）信号は、アナログ性能およびPLLを評価するテスト信号です。
※最大ケーブル長は使用する機器やケーブルの性能、品質によって大きく変わりますので実機にてご確認下さい。
|
|
検証済みHDMIケーブル（5m）
|
HDMI05P/CANARE
|
|

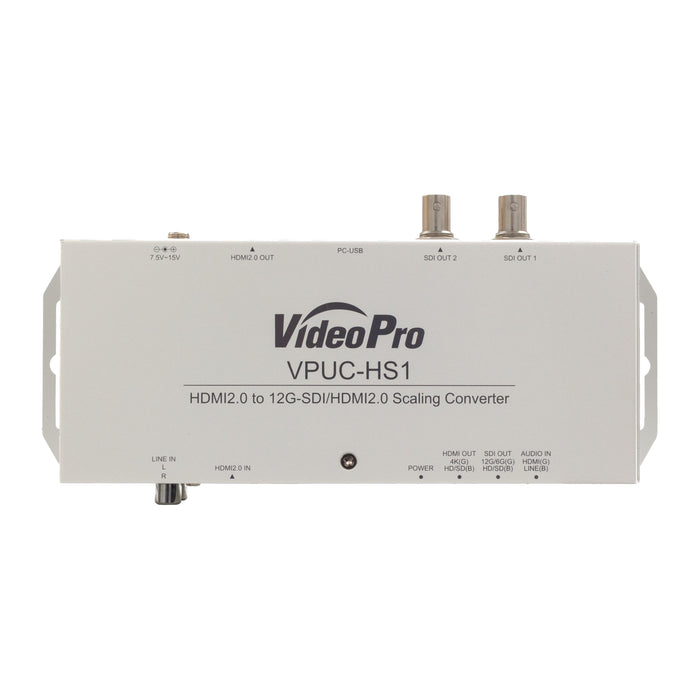

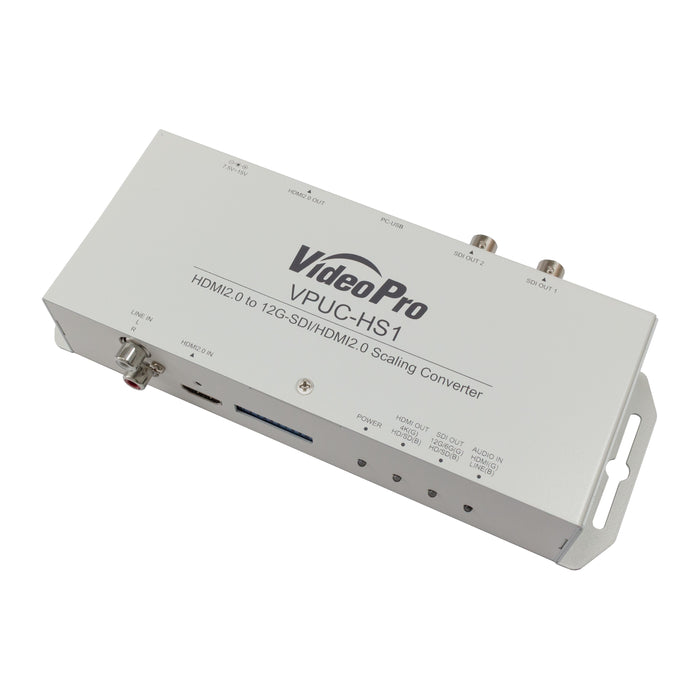

入力端子
|
HDMI Type A x 1
RCA (アナログLine) x 2 (アナログ不平衡オーディオ入力用(L/R))
|
|
出力端子
|
12G-SDI対応 75ΩBNC x 2
HDMI Type A x 1
|
|
USBコネクタ
|
USB Type-C x 1 (USB給電非対応)
|
|
DIPスイッチ
|
10bit (Control / Audio In / SDI Bypass / HDMI Bypass / SDI 4K / HDMI 4K / Output Format)
|
|
FAN
|
１基（交換可能）
|
|
ケース
|
SECC
|
|
RoHS2
|
対応
|
|
寸法
|
W:210mm x D:76mm x H:39mm (コネクタ含まず、ブラケット含む［着脱不可］)
|
|
重量
|
495g
|
|
電源(ACアダプタ給電)
|
ACアダプタ： AC100～240V / DC12V（2A品） 最大DC12V 1.48A
|
|
電源(USB給電)
|
非対応
|
|
最大消費電力
|
20.9W （ACアダプタ含む）
|
|
動作温湿度範囲
|
0～40℃, 20～80% RH ※結露なきこと
|
|
保存温湿度範囲
|
-20～60℃, 5～90% RH ※結露なきこと
|
