SDI入力
|
3G-SDI Level A Direct image format mapping (SMPTE 425M)
3G-SDI Level B-DL SMPTE ST372 Dual Link mapping (SMPTE 425M)
HD-SDI (SMPTE 292M)
SD-SDI (SMPTE 259M)
|
|
HDMI入力
|
HDMI 1.4b HDCP非対応、CEC非対応、DeepColor非対応、
色空間: RGB, YCbCr444, YCbCr422
|
|
SDIスルー入力
|
アクティブスルー(イコライザ/リクロックは常に有効)
|
|
SDI出力
|
3G-SDI Level A Direct image format mapping (SMPTE 425M)
3G-SDI Level B-DL SMPTE ST372 Dual Link mapping (SMPTE 425M)
HD-SDI (SMPTE 292M)
SD-SDI (SMPTE 259M)
|
|
HDMI出力
|
HDMI 1.4b HDCP非対応、CEC非対応、DeepColor非対応、
色空間: RGB, YCbCr444, YCbCr422切替可能
|
|

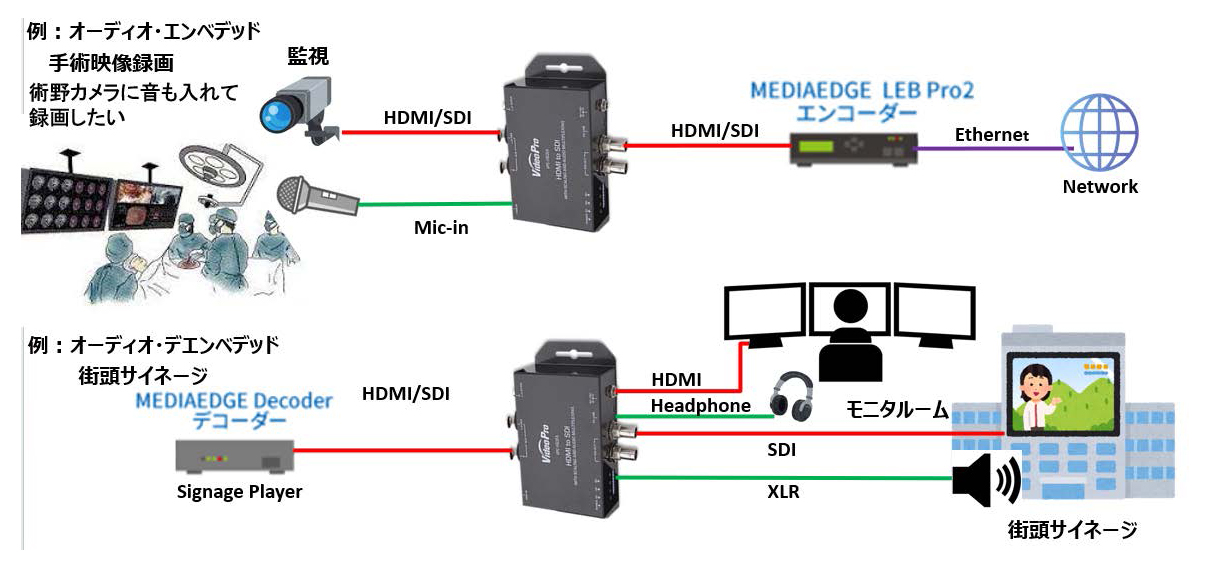

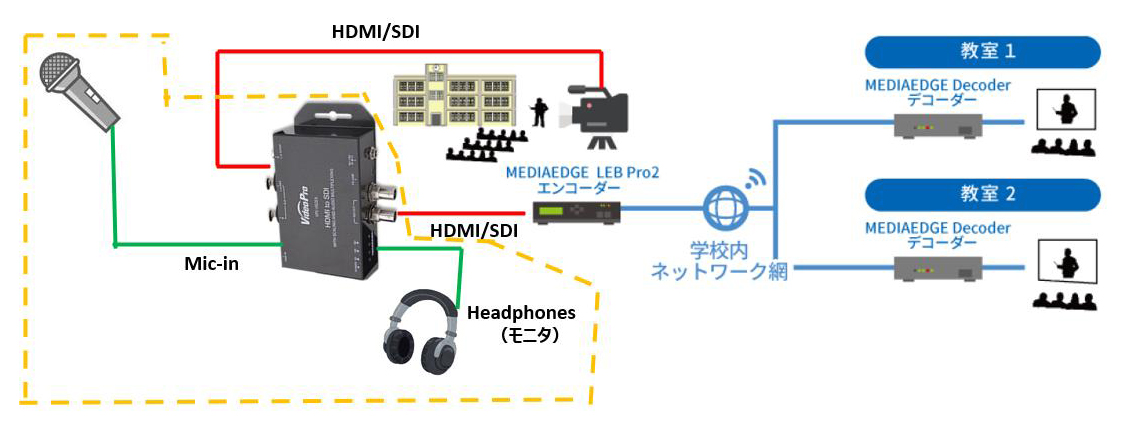

オーディオ入力
|
SDIエンベデッド・オーディオ(LPCM Max. 8ch, 48kHz)
HDMIエンベデッド・オーディオ(LPCM Max. 8ch, 32kHz to 192kHz)
アナログ平衡オーディオ(2ch、最大24dBu、入力インピーダンス: 200kΩ、XLR/TRS)
アナログ非平衡オーディオ(2ch、10dBV (8.94Vpp)、入力インピーダンス: 約10ｋΩ,RCA)
AES (LPCM 2ch、入力インピーダンス: 110Ω、サンプリング周波数: 28kHz～216kHz、XLR/TRS)
S/PDIF (LPCM 2ch、入力インピーダンス: 75Ω、サンプリング周波数: 28kHz～216kHz、RCA)
Mic in (2ch、2Vpp [0.707Vrms]、入力インピーダンス: 2kΩ、ステレオミニジャック)
|
|
オーディオ出力
|
SDIエンベデッド・オーディオ(LPCM, Max. 8ch, 48kHz)
HDMIエンベデッド・オーディオ(LPCM, Max. 8ch, 48kHz)
アナログ平衡オーディオ(2ch、18dBu [6.15Vrms]、出力インピーダンス: 600Ω、XLR)
アナログ非平衡オーディオ(ステレオ2ch、8Vpp [2.828Vrms]、出力インピーダンス: 0.3Ω、負荷インピーダンス: 10kΩ、RCA)
AES (LPCM 2ch、出力インピーダンス: 110Ω,サンプリング周波数: 48kHz、XLR)
S/PDIF(LPCM 2ch、出力インピーダンス: 75Ω,サンプリング周波数: 48kHz、RCA)
Headphone out (2ch、4Vpp [1.414Vrms],出力インピーダンス: 0.3Ω、ステレオミニジャック)
※チャネルのリマッピングおよびダウンミックス出力をBoxCenterProにて設定可能
|
|
入出力遅延
|
最大2フレーム（フレームバッファメモリ・バイパス機能なし）
|
|
音声遅延機能
|
0～100msec
|
|

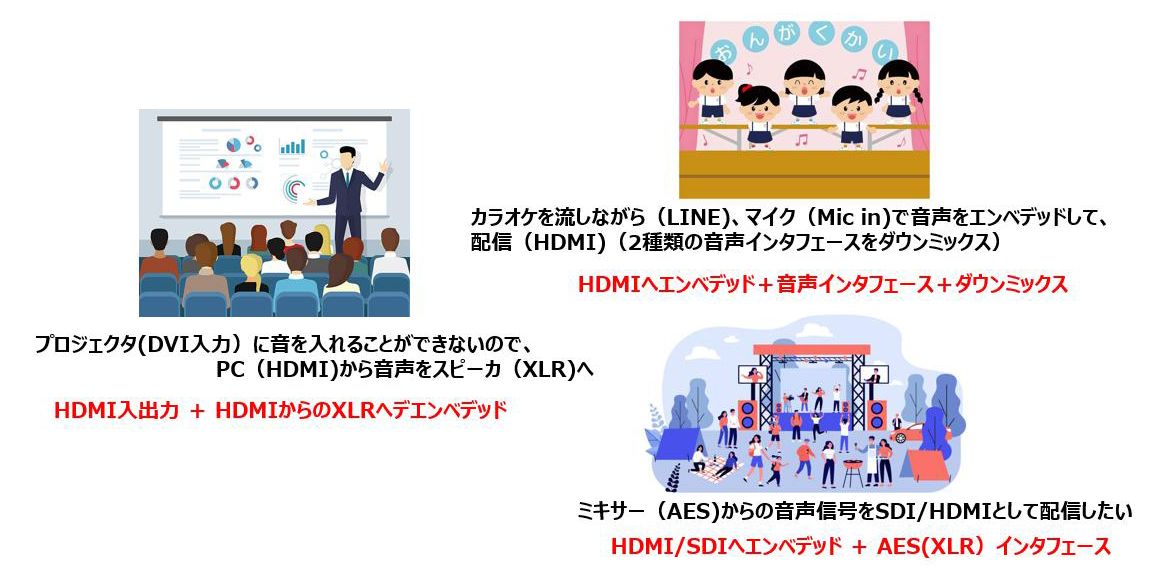

音声機能
|
チャネルマッピング機能、ダウンミックス機能
|
|
推奨最大SDIケーブル長
|
3G-SDI (L-5CFB): パソロジカル信号・カラーバー信号: 110m
HD-SDI (L-5CFB): パソロジカル信号・カラーバー信号: 180m
SD-SDI (L-5CFB): パソロジカル信号・カラーバー信号: 400m
※測定時使用ケーブルは、3G/HD-SDI対応のL-5CFB/CANAREを使用
※当社製品同士をロングケーブルで接続し、前後を1mケーブルで信号発生器、及び測定器に接続し、出力フォーマットを固定（フレームバッファあり）で検証した結果に基づきます。
※パソロジカル（チェックフィールド）信号は、アナログ性能及びPLLを評価するテスト信号です。
※最大ケーブル長は使用する機器やケーブルの性能、品質によって大きく変わります。実機にてご確認下さい。
|
|
検証済みHDMIケーブル（5m）
|
HDMI05P/CANARE
|
|
入力端子
|
3G-SDI対応 75ΩBNC x 1
HDMI Type A x 1
XLR（TRS対応）（アナログXLR、AES兼用）x 2、RCA（アナログLine）x 2、ステレオミニジャック(Mic in) x 1
|
|
出力端子
|
HDMI Type A x 1
3G-SDI対応 75ΩBNC x 2（同じ信号）
3G-SDI対応 75ΩBNC (SDI入力アクティブスルー出力) x 1
XLR（アナログXLR、AES兼用）x 2、RCA（アナログLine）x 2、ステレオミニジャック(Headphone out) x 1
|
|
USBコネクタ
|
USB Type-C x 1 (USB給電非対応)
|
|
DIPスイッチ
|
10bit (Control / Video in / Audio in Source / Audio out 1 / Audio out 2 / Output Format)
|
|
ケース
|
SECC
|
|
RoHS2
|
対応
|
|
寸法
|
W: 210mm x D: 84mm x H: 38.5mm (コネクタ含まず、ブラケット含む（着脱不可）)
|
|
重量
|
550g
|
|
電源(ACアダプタ給電)
|
ACアダプタ: AC100～240V / DC12V（2A品） 最大DC12V 827mA
|
|
電源(USB給電)
|
非対応
|
|
最大消費電力
|
11.7W (ACアダプタ含む)
|
|
動作温湿度範囲
|
0～50℃、20～80% RH ※結露なきこと
|
|
保存温湿度範囲
|
-20～60℃、5～90% RH ※結露なきこと
|
|
同梱物
|

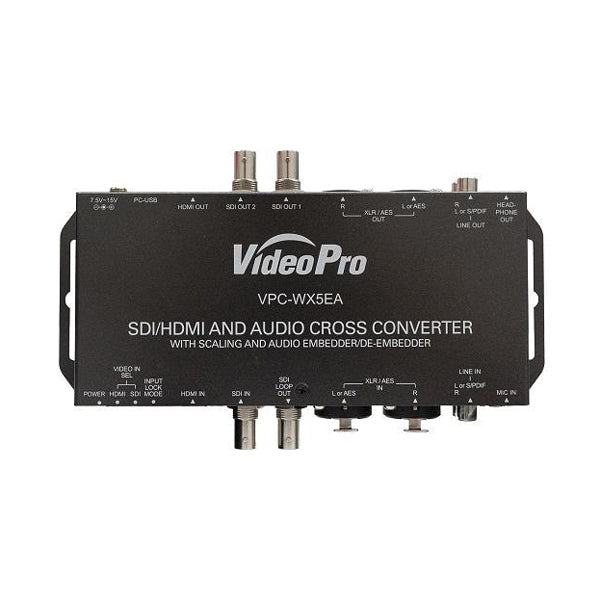

・VPC-WX5EA本体
・専用ACアダプタ（日本国内仕様）
・取扱説明書
・ケーブルクランプ（HDMIケーブル用）ｘ2
|
|

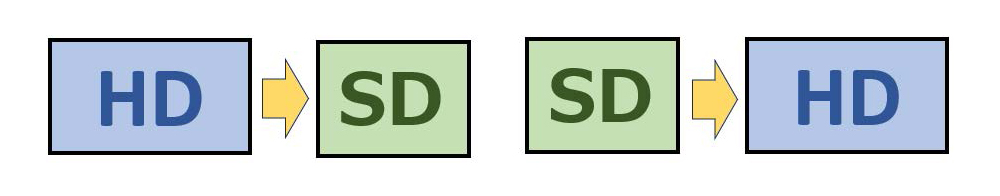

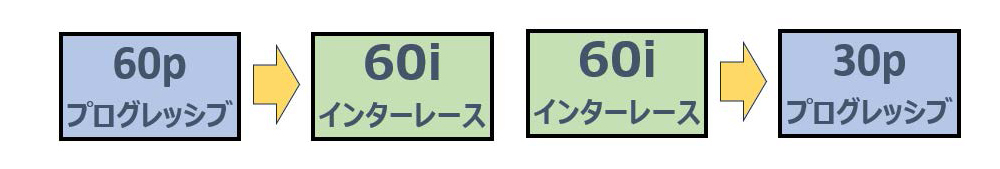

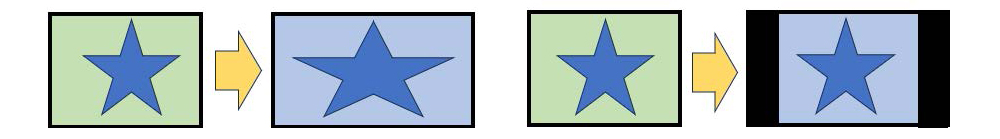

HDMI入力＜CEA861系＞ ※1
|
SD: 720x480 59.94i, 720x576 50i
HD: 1280x720 59.94p/60p/50p
FHD: 1920x1080 59.94i/60i/50i,
1920x1080 23.98p/24p/25p/29.97p/30p,
1920x1080 59.94p/60p/50p
|
|
SDI入出力 ※1
|
SD-SDI: 720x487 59.94i (通称720x480 59.94i), 720x576 50i
HD-SDI: 1280x720 59.94p/60p/50p,
1920x1080 59.94i/60i/50i,
1920x1080 23.98p/24p/25p/29.97p/30p
3G-SDI Level A: 1920x1080 59.94p/60p/50p
3G-SDI Level B-DL: 1920x1080 59.94p/60p/50p
|
|
HDMI入力＜VESA系＞ ※1
|
640x350 85p, 640x400 85p, 640x480 59.94p/60p/72p/75p/85p,
720x400 85p, 800x600 56p/60p/72p/75p/85p,
1024x768 60p/70p/75p/85p, 1152x864 70p/75p,
1280x768 75p/85p, 1280x800 60p, 1280x960 60p/75p/85p,
1280x1024 60p/75p/85p, 1360x768 60p, 1366x768 60p,
1400x1050 50p/60p/75p, 1600x1200 50p/60p, 1680x1050 60p,
1920x1200 60p(VESA RB)
※RBはVESA CVTのReduced Blankingです。
|
|
HDMI出力 ※1
|
SD: 720x480 59.94i, 720x576 50i
HD: 1280x720 59.94p/60p/50p
FHD: 1920x1080 59.94i/60i/50i,
1920x1080 23.98p/24p/25p/29.97p/30p,
1920x1080 59.94p/60p/50p
|
