入力 ＆ ループスルー
■ビデオ
SD（ST 259）/HD（ST 292）/3Ga（ST 425）/3Gb（ST 425）/3Gb-DL（ST 425）/3Gb-DS（ST 425）/6G（ST 2081）規格に対応
対応解像度・フレームレート例：
・4096x2160p / 3840x2160p：23.98/24/25/29.97/30 fps
・2560x1440p / 2048x1080p / 2048x1080i：23.98/24/25/29.97/30/47.95/48/50/59.94/60 fps
・1920x1080p / 1920x1080i：同上
・1280x720p：25/29.97/30/50/59.94/60 fps
・720x576（PAL SD）：25p / 50i
・720x480（NTSC SD）：29.97p / 59.94i
カラーサンプリング：
YCbCr 10-bit 4:2:2、YCbCr 10-bit 4:4:4:4、YCbCr 12-bit 4:2:2、YCbCr 12-bit 4:4:4
■オーディオ
SDIエンベデッド音声： 16チャンネル、24ビット、192kHz
3.5mm LINE IN： 2チャンネル、24ビット、192kHz
エンコード機能
■ビデオ
ビットレート：
・NDI HX3：最大62.0Mbps、最小1.5Mbps
・その他：最大32.0Mbps、最小256kbps
デュアルストリーム対応（メイン＋サブ）：
メインストリーム解像度
フレームレート例：
・4096x2160p/3840x2160p 30/29.97/25/24/23.976/15/10/5
・2560x1440p/2048x1080p/1920x1200p 60/59.94/50/30/29.97/25/24/23.976/15/10/5
・1920x1080p/1920x720p 60/59.94/50/30/29.97/25/24/23.976/15/10/5
・1664x936p/1600x1200p/1600x900p 60/59.94/50/30/29.97/25/24/23.976/15/10/5
・1440x1080p/1440x900p 60/59.94/50/30/29.97/25/24/23.976/15/10/5
・1280x1024p/1280x960p/1280x800p/1280x720p 60/59.94/50/30/29.97/25/24/23.976/15/10/5
・1024x768p 60/59.94/50/30/29.97/25/24/23.976/15/10/5
・1024x576p 60/59.94/50/30/29.97/25/24/23.976/15/10/5
・960x540p/800x600p 60/59.94/50/30/29.97/25/24/23.976/15/10/5
・768x576p/720x576p/720x540p/720x480p 60/59.94/50/30/29.97/25/24/23.976/15/10/5
・640x480p/640x360p 60/59.94/50/30/29.97/25/24/23.976/15/10/5
・480x360p/480x270p 60/59.94/50/30/29.97/25/24/23.976/15/10/5
ネイティブ対応のCEA–608およびCEA–708上での608キャプション
サブストリーム：
有効/無効を切替可能で、メインと同様の幅広い解像度とフレームレートに対応
フレームレート例：
・1920x1080p/1920x720p 60/59.94/50/30/29.97/25/24/23.976/15/10/5
・1664x936p/1600x1200p/1600x900p 60/59.94/50/30/29.97/25/24/23.976/15/10/5
・1440x1080p/1440x900p 60/59.94/50/30/29.97/25/24/23.976/15/10/5
・1280x1024p/1280x960p/1280x800p/1280x720p 60/59.94/50/30/29.97/25/24/23.976/15/10/5
・1024x768p 60/59.94/50/30/29.97/25/24/23.976/15/10/5
・1024x576p 60/59.94/50/30/29.97/25/24/23.976/15/10/5
・960x540p/800x600p 60/59.94/50/30/29.97/25/24/23.976/15/10/5
・768x576p/720x576p/720x540p/720x480p 60/59.94/50/30/29.97/25/24/23.976/15/10/5
・640x480p/640x360p 60/59.94/50/30/29.97/25/24/23.976/15/10/5
・480x360p/480x270p 60/59.94/50/30/29.97/25/24/23.976/15/10/5
H.264/H.265（HEVC）コーデック：
・SEIメッセージ設定用に、システムタイムコードまたはRP–188規格のタイムコードに対応
・H.265（HEVC）のSEIメッセージはインターレース信号の識別をサポート
・ビデオのアスペクト比変換に対応
・画像の回転：0°、90°、180°、270°
・クロッピング（切り抜き）対応
・3Dビデオの出力に対応
■オーディオ
最大8つのオーディオストリームをエンコード可能
・SDI入力に8チャンネルを超える音声が含まれる場合、最大8チャンネルまでマッピング選択可能
・ソースチャンネルとエンコードされたオーディオチャンネル間のマッピングをサポート
・構成：1つの8チャンネルストリーム＋7つの2チャンネルストリーム
ビットレート：256/192/128/96/64/48/32/16 kbps
ソースのエンベデッドオーディオおよびライン入力をLINE OUTから出力可能
ライブストリーミング
ネイティブ対応プラットフォーム：
Twitch
YouTube（HLS/RTMP、タイムライン/イベント投稿、キッズ設定対応）
Facebook（バックアップストリーム含む）
WOWZA（RTMP/SRT、AES暗号化対応）
対応プロトコル： RTSP、RTMP/RTMPS、SRT（Caller/Listener）、NDI HX2/HX3、HLS、TS（UDP/RTP）、TVU ISSP
最大6つの配信先への同時ストリーミングに対応（RTSP/SRT Listener/HLS/ISSPのうち1セッション、またはNDI HX2の2セッションを含む構成が可能）
NDI HX3は専用で1セッションのみ対応
各ストリーミングセッションごとに、映像ストリームおよび音声ストリームの指定が可能
ライブ配信のスケジュール設定に対応
NDIバージョン6.1.1をサポート
録画
録画機能およびタスクの設定と管理に対応
ローカルストレージ（128GB）への録画に対応
・フォーマットとパフォーマンステストに対応
・FTPサーバー、Google Drive、Dropboxなどのリモートストレージへファイルを自動アップロード可能
外部USBストレージへの録画に対応
・対応ファイルシステム：FAT32、exFAT、NTFS
ネットワーク接続ストレージ（NAS）への録画に対応（NFS/CIFS）
・対応ファイルシステム：NFS、CIFS
ループ録画および通常録画に対応
録画ファイル形式：MP4、MOV、TSに対応
録画タスクごとに映像ストリームと音声ストリームを指定可能
録画ファイル名とプレフィックスのカスタマイズに対応
時間単位でのファイル分割保存に対応
・MP4、MOV：最大4時間
・TS：制限なし
Web UIからのファイル書き出しおよびダウンロードに対応
録画スケジューラー機能に対応
Web UI
PCおよびスマートフォンからWeb UIにアクセス可能
リアルタイムのデバイスステータスを確認可能
エンコードされた映像のプレビューが可能
入力ソースの設定に対応
エンコードパラメータのカスタマイズに対応
配信先の管理、配信の開始/停止、配信ステータスの確認が可能
録画タスクおよび録画ファイルの管理が可能
各ストリームごとに最大8つのオーバーレイ（テキスト、画像、時計など）を設定可能
ファームウェアの更新に対応
Magewell Control Hubへの登録に対応（一元管理用）
API
外部コントロール用APIあり
ネットワーク接続
イーサネット：RJ45ポート x1（10/100/1000 Mbps、Base-T対応）
IEEE 802.3af PoE（Power over Ethernet）対応
Wi-Fi：802.11 a/b/g/n/ac（ステーションモードおよびアクセスポイントモード対応）
4G/5G USBモデム対応（別売）
USBネットワーク接続対応
入出力ポート

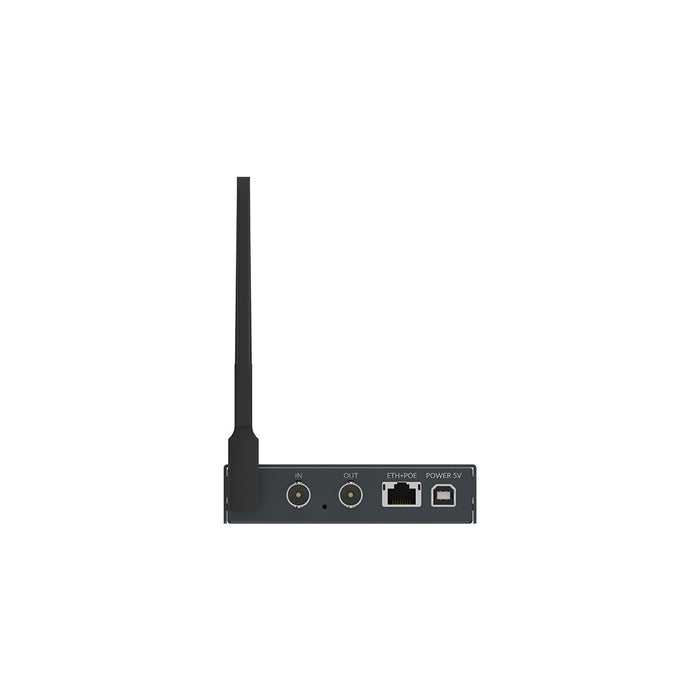

SD/HD/3G/6G対応BNCポート x2
・入力 x1
・ループスルー x1

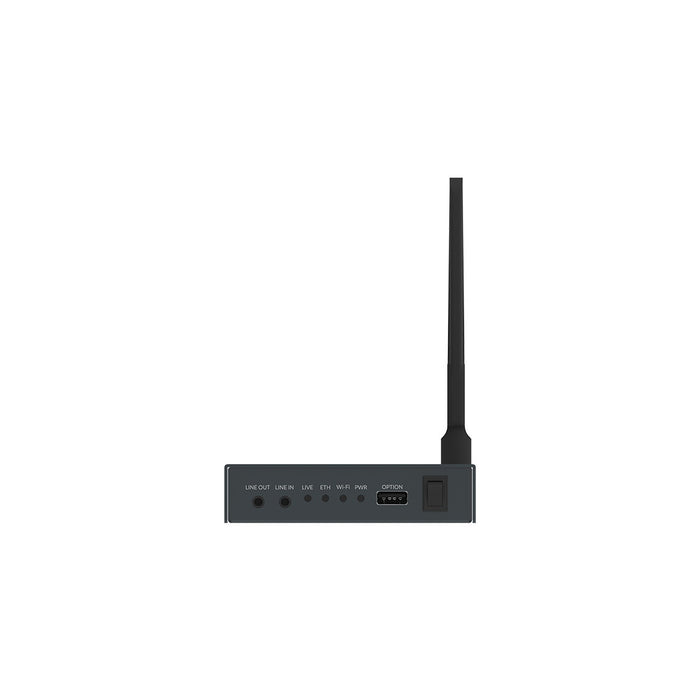

3.5mm ライン入力（LINE IN） x1
3.5mm ライン出力（LINE OUT） x1
USB Type-Aポート x1
ストレージ
USBフラッシュドライブ（別売）：FAT32、NTFS、exFAT に対応
NAS（ネットワーク接続ストレージ、別売）：NFS/CIFS に対応
インジケーター
電源、入力信号、ストリーミング、イーサネット、Wi-Fi接続の状態を示すLEDインジケーター
NDIタリーライト（プレビュー＝緑、番組＝赤）
電源・消費電力
DC 5V/3A
最大消費電力：8.72W
外形寸法
106.6mm x 106.2mm x 25mm
ネジ取り付け穴
M3ネジ対応のねじ穴 x2
Tブラケットにより、標準の1/4インチ-20ソケットを装備
動作環境
動作温度：0～50°C
保存温度：-20～40°C
湿度：5～90%（結露なきこと）
