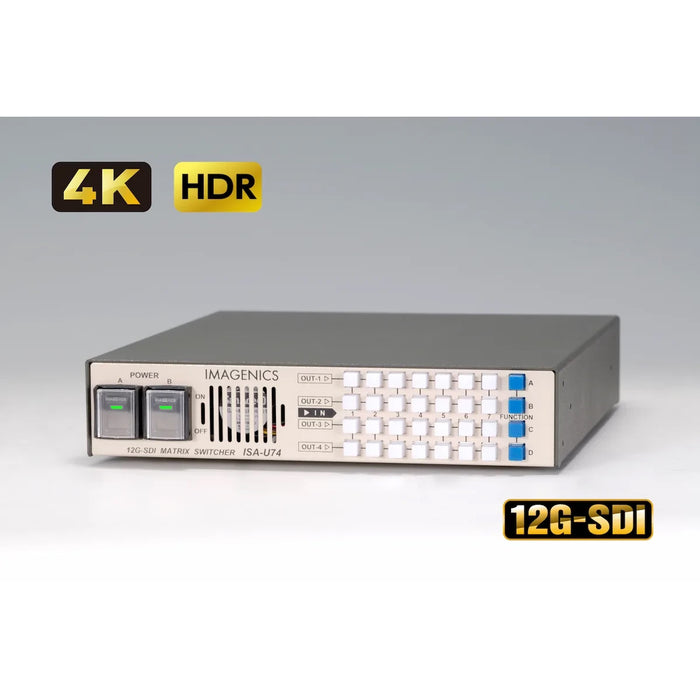

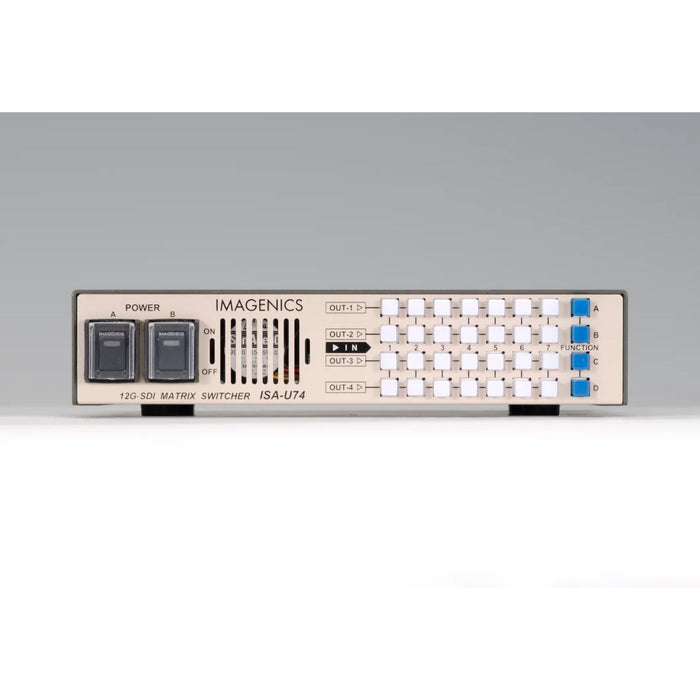

IMAGENICS ISA-U74 7入力4出力 12G-SDIマトリックススイッチャー

Name: IMAGENICS ISA-U74 7入力4出力 12G-SDIマトリックススイッチャー
Brand: IMAGENICS
SKU: N_1209621
Price: 333850.0 JPY
Availability: OutOfStock

IMAGENICS

¥333,850 - ¥333,850

¥333,850

¥333,850 - ¥333,850

¥333,850

(税込)

ポイント還元(1%)

お取り寄せ

在庫：0

納期お問い合わせ

管理番号：N_1209621

お問い合わせ

ページのURLをコピー

IMAGENICS ISA-U74 7入力4出力 12G-SDIマトリックススイッチャーの商品説明

【主な特長】
・12G-SDI（SMPTE ST 2082-1）、6G-SDI（SMPTE ST 2081-1）3G-SDI(SMPTE424M)、HD-SDI(SMPTE292M)、
・SD-SDI(SMPTE259M-C)、DVB-ASI 対応。入力信号を自動検出
・チェンジオーバー機能に対応（入力信号検知切替）
・シーケンシャル機能に対応（任意のクロスポイントへ任意の時間で切替可能。最大4パターン各128切替ポイント）
・操作禁止クロスポイント設定に対応
・SDI信号のリクロック機能
・HD-SDI(パソロジカル信号)入力時、230 m までのケーブル補償機能装備（5C-FB 使用時）
・ハードウエアアラーム出力、SNMP TRAP 対応（電源、ファン、入出力信号のキャリア検出）
・PCのブラウザからスイッチャーの状態確認やクロスポイントの切替が可能
・本体手動切替と併用して、LAN・RS-232C・RS-422A による外部制御が可能
・2重化電源を標準装備

仕様

対応規格	SMPTE ST 2082-1準拠 (12G-SDI) SMPTE ST 2081-1準拠 (6G-SDI) SMPTE ST 424準拠 (3G-SDI) SMPTE ST 292-1準拠 (HD-SDI) SMPTE ST 259-C準拠 (SD-SDI) DVB-ASI準拠 (270Mb/s)

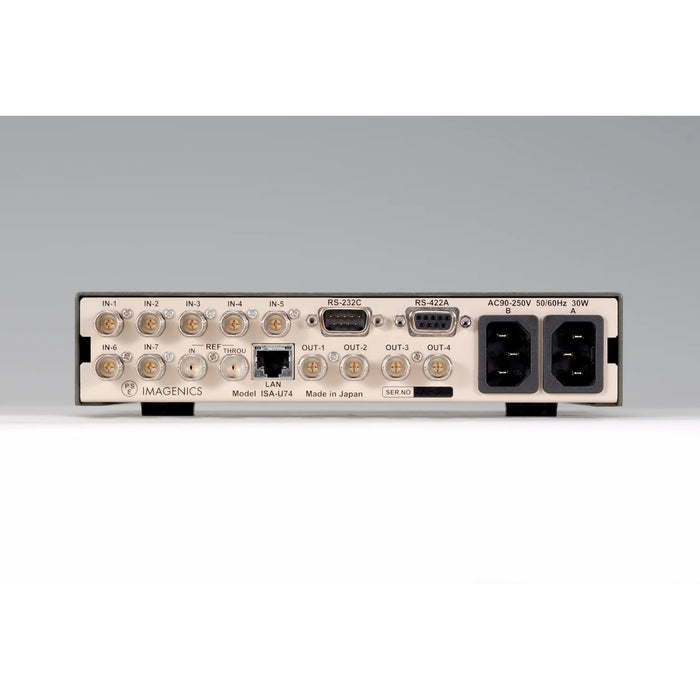

入力信号	NRZI/NRZ信号 0.8 V(p-p) 75 Ω BNC　7系統 ※ 直流電源を出力するような機器（例：カメラ駆動用電源を重畳させる機器）から出力される SDI信号を接続する場合は、SDI信号に直流電位が無く、また変動しないことをご確認ください。本機が内蔵する高周波デバイスが破損する場合があります。
出力信号	NRZI/NRZ信号 0.8 V(p-p) 75 Ω BNC　4系統
信号補償距離	12G-SDI(パソロジカル信号)入力時5.5CUHD同軸ケーブル相当にて 70 mまで自動補償 6G-SDI(パソロジカル信号)入力時5CFB同軸ケーブル相当にて 70 mまで自動補償 3G-SDI(パソロジカル信号)入力時5CFB同軸ケーブル相当にて 150 mまで自動補償 HD-SDI(パソロジカル信号)入力時5CFB同軸ケーブル相当にて 230 mまで自動補償 SD-SDI(パソロジカル信号)入力時5CFB同軸ケーブル相当にて 300 mまで自動補償
基準同期入力	2 値・3 値同期信号またはブラックバースト信号 0.3 V(p-p) ～ 0.6 V(p-p) (12G-SDI、3G-SDIはブラックバースト信号のみ対応) 1 系統 BNCx2 ループスルーハイインピーダンス
外部制御	10Base-T / 100Base-TX RJ-45　 RS-232C (D-sub9ピンオス勘合ネジ：インチ) RS-422A (D-sub9ピンメス勘合ネジ：インチ)
その他の機能	SDI信号のリクロック機能入力信号の自動判別による出力スルーレート切り替え機能入力選択情報のバックアップ機能及び32パターンメモリーを搭載基準同期によるブランキングスイッチ機能 (SMPTE RP168-2002準拠) (DVB-ASIはブランキングスイッチ機能の使用はできません) 12G/6G/3G/HD/SDの混在入力が可能 (フォーマット変換はできません) 電源の2重化ハードウェアアラーム出力機能 (ミニD-sub15ピンメス　勘合ネジ：インチ) SNMPトラップ送信機能（電源監視、ファン監視、入出力キャリア監視、レファレンス監視）切替イベント保存機能禁止クロスポイント設定機能シーケンシャル機能チェンジオーバー機能
電源	AC 90 V ～ AC 250 V 50 Hz ・ 60 Hz
消費電力	30 W
質量	約2.2 kg
動作温湿度範囲	0 ℃ ～ 40 ℃ 20 % RH ～ 90 % RH (但し結露無きこと)
保存温湿度範囲	-20 ℃ ～ 70 ℃ 20 % RH ～ 90 % RH (但し結露無きこと)
外形寸法	幅 210 mm 高さ44 mm 奥行230 mm (突起物を含まず)
