SDI出力対応フォーマット
|
SD-SDI : 720x480i59.94, 720x576i50,
HD-SDI : 1280x720p59.94/p60/p50
1920x1080i59.94/i60/i50,
1920x1080p23.98/p24/p25/p29.97/p30,
3G-SDI Level A : 1920x1080p59.94/p60/p50
3G-SDI Level B-DL : 1920x1080p59.94/p60/p50
※3G-SDI Level A 、Level B-DLの選択はBoxCenterにて設定する
※3G-SDI Level B-DS 2xSMPTE ST292-1(HD-SDI)
dual-stream mapping非対応
|
|
HDMI入力対応フォーマット
|
SD : 720x480i59.94, 720x576i50,
720x480p59.94/p60, 720x576p50,
HD: 1280x720p59.94/p60/p50,
1920x1080i59.94/i60/i50,
1920x1080p23.98/p24/p25/p29.97/p30,
3G : 1920x1080p59.94/p60/p50
640x350p85, 640x400p85, 640x480p59.94/p60/p72/p75/p85
720x400p85, 800x600p56/p60/p72/p75/p85
1024x768p60/p70/p75/p85, 1152x864p70/p75,
1280x768p75/p85, 1280x800p60, 1280x960p60/p75/p85
1280x1024p60/p75/p85, 1360x768p60, 1366x768p60
1400x1050p50/p60/p75, 1600x1200p50/p60, 1680x1050p60, 1920x1200RBp
※RBpはVESA CVTのReduced Blanking timingsです。
|
|
Pass Through モード対応フォーマット
|
SD : 720x480i59.94, 720x576i50,
HD: 1280x720p59.94/p60/p50,
1920x1080i59.94/i60/i50,
1920x1080p23.98/p24/p25/p29.97/p30,
3G Level A : 1920x1080p59.94/p60/p50
3G Level B-DL : 1920x1080p59.94/p60/p50
※Pass Throughモードではスケーラをバイパスされます
※OSD表示には対応しません
※遅延は最大2ラインです
|
|
HDMI入力
|
HDMI Ver.1.3a、HDCP非対応、CEC非対応, DeepColor非対応、色空間 RGB/
YCbCr444/ YCbCr422対応
|
|
SDI出力
|
3G-SDI Level A Direct image format mapping (SMPTE 425M)
3G-SDI Level B-DL SMPTE ST372 Dual Link mapping (SMPTE 425M)
HD-SDI (SMPTE 292M)
SD-SDI (SMPTE 259M)
|
|
オーディオ入力
|
HDMIエンベデッド・オーディオ（LPCM, Max.8ch, サンプリング周波数 32 to
192kHz ※48kHzへリサンプル）
|
|
オーディオ出力
|
SDIエンベデッド・オーディオ（LPCM Max.8ch,48kHz）
|
|
入出力遅延
|
スケーラモード：最大2フレーム。
Pass Throughモード：最大2ライン
|
|
推奨SDIケーブル
|
RG6(5CFB相当) 75Ωの場合 3G: 最大100m / HD: 最大170m / SD: 最大400m
RG59(3C2V相当) 75Ωの場合 3G: 最大86m / HD: 最大120m / SD: 最大280m
※RG6:CANARE L-5CFB, RG59:Belden 9275にて測定
※最大ケーブル長は使用する機器やケーブルの性能、品質によって大きく変わります。
|
|
入力端子
|
HDMI TYPE A x 1
|
|

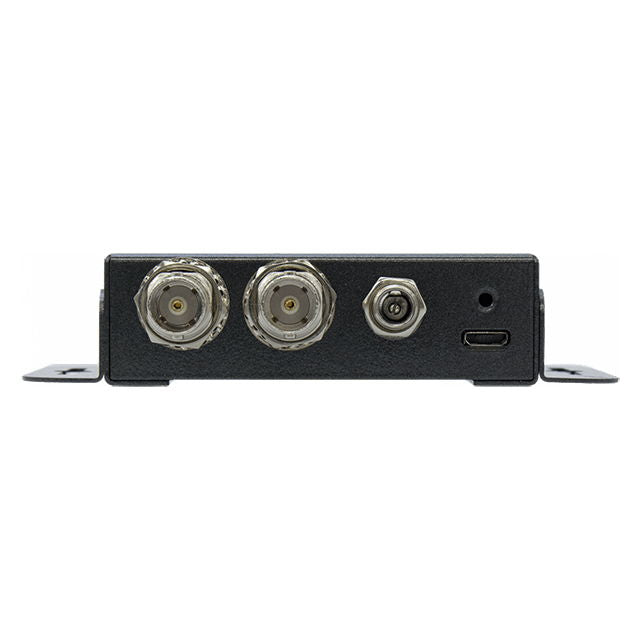

出力端子
|
SDI(75Ω BNC) x 2
|
|
USBコネクター
|
USB Micro-B x 1
|
|
DIPスイッチ
|
8bit (Control /Audio Mute / 3GLevel / Pass Thru / Video Format)
|
|
ケース
|
SECC
|
|
外形サイズ
|
63.6（W）× 103.6（D）× 22.5（H）mm （ブラケット含む）
|
|
質量
|
192g
|
|
電源(ACアダプタ給電)
|
ACアダプタ：AC100～240V / DC12V 最大230mA
|
|
電源(USB給電)
|
USBバスパワー+5V 最大480mA
|
|
最大消費電力
|
3.27W (ACアダプタ含む)
|
|
動作温湿度範囲
|
0～50℃, 20〜80%RH ※結露なきこと
|
|
保存温湿度範囲
|
-20～60℃、5～90％ RH ※結露なきこと
|
