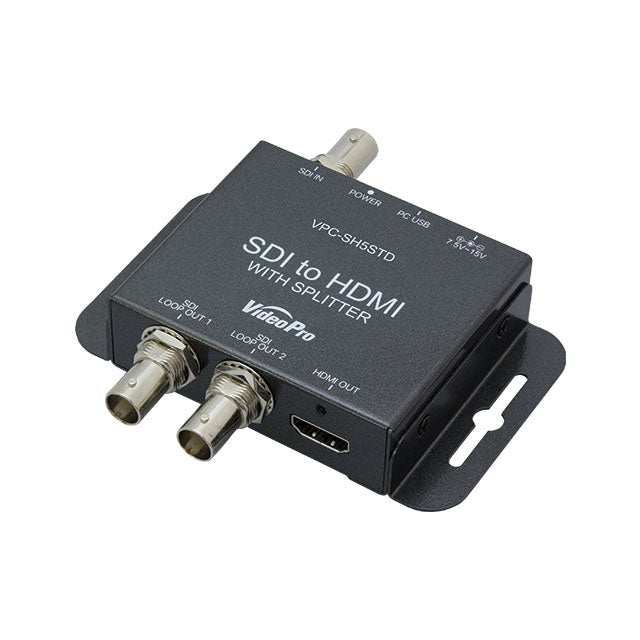

【決算セール2024】VideoPro VPC-SH5STD SDI to HDMIコンバーター(スタンダードモデル)

【決算セール2024】VideoPro VPC-SH5STD SDI to HDMIコンバーター(スタンダードモデル)

8%OFF!
元の価格 ¥20,000
元の価格 ¥20,000 - 元の価格 ¥20,000
元の価格 ¥20,000
現在の価格 ¥18,333
¥18,333 - ¥18,333
現在の価格 ¥18,333
(税込)

ポイント還元(1%)

在庫あり
在庫: 10以上
管理番号:N_1185127  GTIN:4562393848639
新規登録後、すぐ使えるクーポンをアプリで配布中

【決算セール2024】VideoPro VPC-SH5STD SDI to HDMIコンバーター(スタンダードモデル)の商品説明

SDI 端子に入力された信号を、同じ解像度でHDMI端子から出力します。(解像度等の変換機能はありません)
SD-SDI,HD-SDI,3G-SDILevelA、3G-SDILevelB 信号を入力可能です。
SDI 端子に入力された信号を2分配して出力できます。(変換はされません)
USB給電に対応。
ACアダプタ及びUSB給電による電源2重化に対応。
取り付け金具が着脱可能になりました。
RoHS2 指令準拠

※詳細設定やファームウェアのアップデートにはマイクロUSBケーブルとWindowsを搭載したPCを別途ご用意いただく必要があります。
また、従来機種のミニUSB端子とは異なりますのでご注意願います。

VPC-SH5STDは、VPC-SH3STDの後継モデルです。

※VPC-SH5STDとVPC-SH3STDにはファームウェアの互換性がありません

※解像度・フレームレート変換機能はありません。またSDI入力をスイッチャなどで切替えた場合、切替わり時にHDMI出力側の信号が途切れます。
このような用途にはSH5をご利用ください。

応用例:SDIケーブルの延長

VideoProを使用した、SDIケーブルの延長方法:

HDMIでは標準で5mまでしかケーブル長を伸ばすことができません。
特殊な機材を使用することで延長することは出来ますが、VideoProを使用してHDMIからSDIに変換すれば、安価な同軸ケーブルでケーブル延長を行う事が出来ます。

仕様

SDI入力

3G-SDI Level A Direct image format mapping (SMPTE 425M)
3G-SDI Level B-DL SMPTE ST372 Dual Link mapping (SMPTE 425M)
HD-SDI (SMPTE 292M)
SD-SDI (SMPTE 259M)

SDIスルー出力

アクティブスルー(イコライザ/リクロックは常に有効)

SDI入力対応フォーマット

SD-SDI:720x480i59.94, 720x576i50,
HD-SDI:1280x720p59.94/p60/p50,1920x1080i59.94/i60/i50,
1920x1080p23.98/p24/p25/p29.97/p30
3G-SDI Level A:1920x1080p59.94/p60/p50
3G-SDI Level B-DL:1920x1080p59.94/p60/p50
※3G-SDI Level B-DSには非対応

HDMI出力対応フォーマット

SD : 720x480i59.94, 720x576i50,
HD: 1280x720p59.94/p60/p50,
  1920x1080i59.94/i60/i50,
  1920x1080p23.98/p24/p25/p29.97/p30,
3G : 1920x1080p59.94/p60/p50

オーディオ入力

SDIエンベデッド・オーディオ(LPCM Max.8ch,48kHz)

オーディオ出力

HDMIエンベデッド・オーディオ(LPCM, Max.8ch, 48kHz)

入出力遅延

最大2ライン

推奨SDIケーブル

・RG6(5CFB相当) 75Ωの場合
3G: 最大100m / HD: 最大170m / SD: 最大400m
・RG59(3C2V相当) 75Ωの場合
3G: 最大86m / HD: 最大 120m / SD: 最大 280m
※RG6:CANARE L-5CFB, RG59:Belden 9275にて測定
※最大ケーブル長は使用する機器やケーブルの性能、品質によって大きく変わります。

入力端子

SDI(75Ω BNC) x 1

出力端子

HDMI Type A x 1系統
SDI LOOP THRU(アクティブスルー出力) (75Ω BNC) x 2

USBコネクター

USB Micro-B x 1

HDMI コネクター

TYPE A [19-pin female]

ケース

SECC

外形サイズ

63.6(W)× 103.6(D)× 22.5(H)mm (ブラケット含む)

重量

204g

電源(ACアダプタ給電)

ACアダプタ:AC100~240V / DC12V 最大160mA

電源(USB給電)

USBバスパワー+5V 最大330mA

消費電力

2.27W(ACアダプタ含む)

動作温湿度範囲

0~50℃, 20〜80%RH ※結露なきこと

保存温湿度範囲

-20~60℃、5~90% RH ※結露なきこと

※電源はACアダプタ給電が優先されます。



製品詳細

フロントパネル

①SDIパススルー出力コネクタ

SDI入力のアクティブパススルー出力です。

②HDMI出力コネクタ

変換されたHDMI信号が出力されます。

③HDMIケーブルクランプ用ネジ穴

付属のケーブルクランプを取付けて、HDMIケーブルの抜け止めになります。

リアパネル

①電源ジャック

付属のACアダプタを接続します。

②Micro-B USBコネクタ

PCと接続してファームアップ・機器の設定に使用します。またUSB 5Vバスパワーによる給電が可能です。

③LED

機器・入力信号の状態を表示します。

④SDI入力コネクタ

変換するSDI信号を入力します。

⑤USBケーブルクランプ用ネジ穴

付属のケーブルクランプを取付けて、USBケーブルの抜け止めになります。

サイドパネル

①筐体ブラケット

筐体固定用のブラケット金具で、取り外しが可能です。
