BlackmagicDesign SWATEMSCN2/2ME4/4K ATEM 4 M/E Constellation 4K
【ご確認下さい】
BlackmagicDesign社の製品はシステム構築最低要件をメーカーサポートページにてご確認いただけます。
ブラックマジックデザインサポートページ

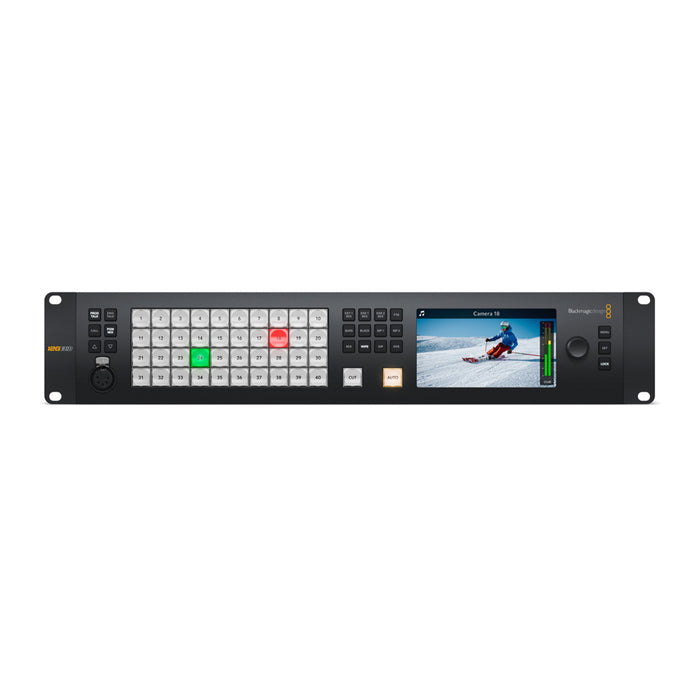

ATEM 4 M/E Constellation 4Kは、高機能な4 M/E Ultra HDライブプロダクションスイッチャー。フォーマット変換機能を搭載した40個の12G-SDI入力、24個の12G-SDI Aux出力、4つのDVE、16個のATEM Advanced Chroma Keyer、4つのメディアプレーヤー、4つの独立したUltra HDマルチビューア、2つのSuperSourceプロセッサーなどを搭載しています。
トークバック機能に加え、EQおよびダイナミクスに対応した156チャンネルのプロ仕様Fairlightオーディオミキサーも内蔵。
40
28
24
1.5G、3G、6G、12G
バランス1/4インチジャック x2、
32ステレオチャンネルBNC MADI入力 x1、
5ピンXLRトークバック x1
バランス1/4インチジャック x2、
32ステレオチャンネルBNC MADI出力 x2、
5ピンXLRトークバック x1
未対応
3値シンクまたはブラックバースト
全40入力
全40入力
10-bit 720p、1080i、1080p、2160p x40
2chのエンベデッドオーディオ（全SDI入力）
5ピンXLRトークバック x1
10-bit 720p、1080i、1080p、2160p x28
2chのエンベデッドオーディオ（全SDI出力）
5ピンXLRトークバック x1
24個のSDI出力のいずれか
未対応
24個のSDI出力のいずれか
4
未対応
USB-C x1（PGMフレームレートで720pまたは1080pに対応）
RJ12（RS-422に対応）
イーサネットは10/100/1000 BASE-Tをサポート。パネルと筐体を直接、またはネットワーク経由で接続。
対応
RJ45（サードパーティ製のトークバックシステム用）
Blackmagic Design GPI and Tally Interfaceをイーサネット接続で追加。（同梱されていません。）
USB-Cポート x1
未対応
720p50、720p59.94、720p60
1080i50、1080i59.94、1080i60
1080p23.98、1080p24、1080p25、1080p29.97、1080p30、1080p50、1080p59.94、1080p60.
2160p23.98、2160p24、2160p25、2160p29.97、2160p30、2160p50、2160p59.94、2160p60.
SMPTE 292M、SMPTE 296M、SMPTE 424M、SMPTE 425M level AおよびB、SMPTE 2081‑1、SMPTE 2081‑10、SMPTE 2082‑1およびSMPTE 2082‑10、SMPTE 2082‑12.
4:2:2
10-bit
REC 709、REC 2020
1.5G-SDI、3G-SDI Level AおよびLevel B、6G-SDI、12G-SDIを自動検出
16
4
16
2
対応
対応
21
スティンガー x4、DVE x4
28
21
2
4
フロントパネルでの緊急スイッチング、ソフトウェアまたはオプションのハードウェアパネル
64
赤はプログラム出力、緑はプレビュー出力
対応
16マルチビューパターン x4（最大64ビュー）
HDまたはUltra HDから選択
4
各メディアプレーヤーにフィル＆キー
40
4
3200フレーム
1600フレーム
400フレーム
PNG、TGA、BMP、GIF、JPEG、TIFF
TGAシーケンス
WAV、MP3、AIFF
モニターの最低解像度 1366 x 768
内蔵HD LCDモニター（ビデオ用）、42個のLEDボタン（設定および緊急スイッチング用）、8個のソースボタン、4個のトランジションボタン、6個のトークバック選択およびミックスボタン、メニューコントロールノブおよびSETボタン、フロントパネル・ロックボタン
確認中
156chミキサー
On/Off/Audio-Follow-Videoを選択可能。
レベルおよびピークを測定。
マスターゲインコントロール。
6バンドのパラメトリックEQ、各種ダイナミクス（エクスパンダー、ゲート、コンプレッサー、リミッター）
TBA
ATEM Software Controlパネルを無償で同梱（Mac 12.0 Monterey、Mac 13.0 Venturaまたはそれ以降のバージョン、Windows 10または11）
Mac OSまたはWindowsコンピューターにUSB-Cを直接接続。ATEM Setup Utilityを同梱
ATEM Software Controlパネルで設定。ATEM筐体のIPアドレスは、USB-Cで筐体に接続したATEM Setup Utilityで設定。
Mac 12.0 Monterey、
Mac 13.0 Ventura あるいはそれ以降のバージョン
Windows 10、11.
内蔵100-240V AC x2、50/60Hz
TBA
高さ：2Uラック
0°〜40°C（32°〜104°F）
-20°〜60°C（-4°〜140°F）
0%〜90%（結露なし）
12ヶ月限定メーカー保証
