BlackmagicDesign SWATEMTVSTA/HD08 ATEM Television Studio HD8
【ご確認下さい】
BlackmagicDesign社の製品はシステム構築最低要件をメーカーサポートページにてご確認いただけます。
ブラックマジックデザインサポートページ
【ご注意】
本製品には電源ケーブルが付属していません。
お持ちのものをお使いいただくか、ELECOM KT-218などを別途お買い求めください。

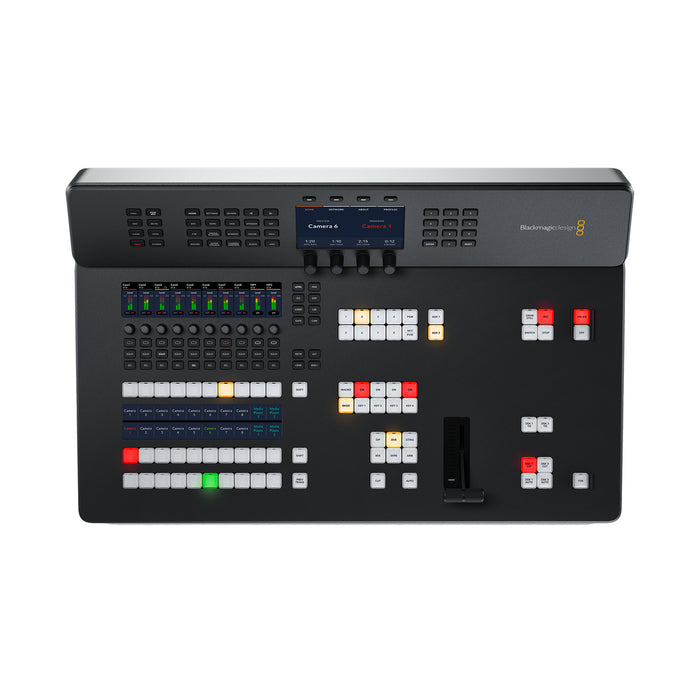

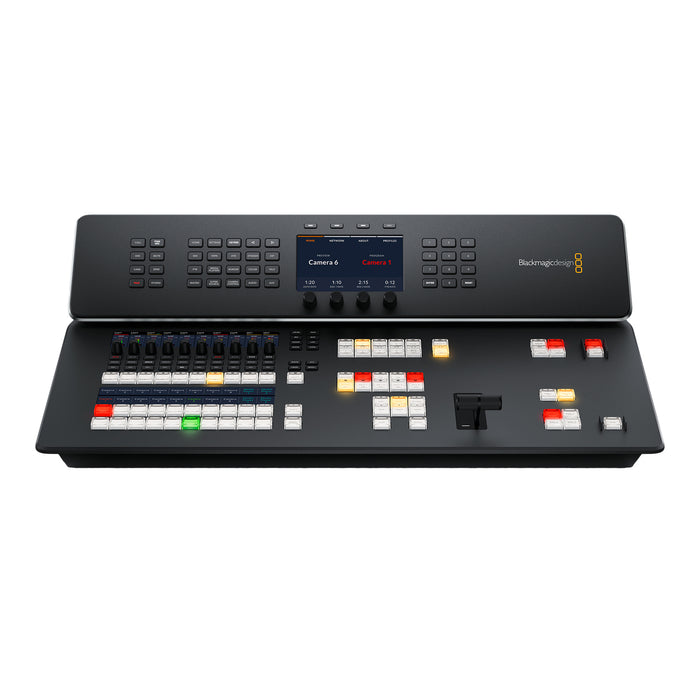

ATEM Television Studio HD8は、放送用コントロールパネルを内蔵したコンパクトなスイッチャー。
フル機能の放送品質ライブプロダクションスイッチャーは、フォーマット変換機能を搭載した8つの3G-SDI入力、配信機能、マスターレコーダー、マルチビュー、USBウェブカムサポート、DVE、4つのATEM Advanced Chroma Keyer、メディアプレーヤー、トークバック、4ポートのイーサネットスイッチ、オプションの内部クラウドメディアストレージに対応しています。
8
12
1.5G、3G
1
XLRバランスアナログオーディオ x2
BNC 32ch MADIデジタルオーディオ x1
RCAステレオアナログオーディオ x2
5ピンXLRトークバック x1
1/4インチジャック端子アナログオーディオ x4
BNC 64ch MADIデジタルオーディオ x1（最大50アクティブ）
5ピンXLRトークバック x1
全SDI入力で4chエンベデッドオーディオ
全SDI出力で2chエンベデッドオーディオ
BNC入力 x1、BNC出力 x1
BNC入力 x1、BNC出力 x1
3値シンクまたはブラックバースト
全8入力
全8入力
2
1
USB-C x2（PGMフレームレートで720pまたは1080pに対応）
3G-SDI x1
HDMI x1
RJ12（RS-422に対応）
イーサネット。パネルと筐体を直接、またはネットワーク経由で接続。
対応
RJ45（サードパーティ製のトークバックシステム用）
Blackmagic Design GPI and Tally Interfaceをイーサネット接続で追加。（同梱されていません。）
RJ45 x4（インターネット・ネットワークスイッチ付き）、10/100/1000 BASE-Tをサポート。
USB-C x2（USB 2.0対応。外付けドライブ収録、ウェブカム出力、ソフトウェアコントロール、ソフトウェアアップデート、スイッチャー接続用）
未対応
720p50、720p59.94、720p60
1080i50、1080i59.94、1080i60
1080p23.98、1080p24、1080p25、1080p29.97、1080p30、1080p50、1080p59.94、1080p60
SMPTE 292M、SMPTE 296M、SMPTE 424M、SMPTE 425M level AおよびB.
4:2:2
10-bit
REC 709
1.5G-SDIおよび3G-SDI Level AまたはLevel Bを自動検出
4
2
4
1
7
スティンガー x1、DVE x1
8
7
2
パネル一体型。スイッチングおよび設定を完全にコントロール可能。
16
対応
赤はプログラム出力、緑はプレビュー出力
対応
対応
イーサネット経由でReal Time Messaging Protocol (RTMP) またはUSB-C経由で共有のインターネット接続を使用した、直接ライブ配信を実行可能
USB-C拡張ポートで外付けメディアに直接収録可能
プログラムは、配信品質設定およびATEMビデオフォーマットに対応しており、H.264の.mp4ファイルにAACオーディオ付きで収録。
exFAT（Windows/Mac）、APFSまたはHFS+（Mac）にフォーマットしたメディアをサポート
SDIおよびHDMIを介したマルチビュー x1（16、13、10、7、4ビューに設定可能）。プログラム、プレビュー、入力、メディアプレーヤー、DSK、SuperSource、クリーンフィードのモニタリングに対応。ラベルとオーディオメーターをオプションで表示可能。
HD
1366 x 768
2
各メディアプレーヤーにフィル＆キー
20
PNG、TGA、BMP、GIF、JPEG、TIFF
最大1080p60 x2
400フレーム
200フレーム
TGAシーケンス
WAV、MP3、AIFF
10ライン未満（ゲンロックされており、スイッチャーと同じフォーマットの場合）
58chミキサー
On/Off/Audio-Follow-Videoを選択可能。
レベルおよびピークを測定。
マスターゲインコントロール。
6バンドのパラメトリックEQ、各種ダイナミクス（エクスパンダー、ゲート、コンプレッサー、リミッター）
ほとんどの機種のBlackmagic Designカメラと使用した際に、互換性のあるレンズのフォーカス、アイリス、ズームをコントロール可能。また、ゲイン、ホワイトバランス、ティント、シャッター、NDフィルター、カラーコレクター、タリー、収録開始/停止などのカメラ設定の操作に対応。
未対応
ATEM Software Controlパネルを無償で同梱（Mac 12.0 Monterey、Mac 13.0 Venturaまたはそれ以降のバージョン、Windows 10または11）
Mac OSまたはWindowsコンピューターにUSBまたはイーサネットを直接接続。ATEM Setup Utilityを同梱
Mac 12.0 Monterey、
Mac 13.0 Ventura あるいはそれ以降のバージョン
Windows 10、11.
内蔵100-240V AC、50/60Hz（IEC C14） x1
4ピンXLR 12V DC入力 x1（外部電源およびバッテリー用）
最大100W
デスクトップまたはデスクに埋め込み
0°〜40°C（32°〜104°F）
-20°〜60°C（-4°〜140°F）
0%〜90%（結露なし）
12ヶ月限定メーカー保証
