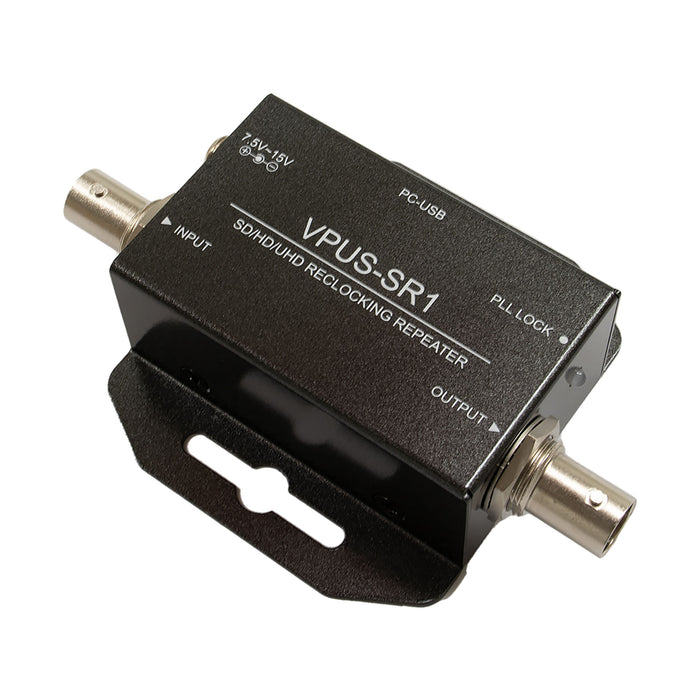

VideoPro VPUS-SR1 12G-SDI 信号中継器(リピーター)

VideoPro VPUS-SR1 12G-SDI 信号中継器(リピーター)

元の価格 ¥55,000 - 元の価格 ¥55,000
元の価格
¥55,000
¥55,000 - ¥55,000
現在の価格 ¥55,000
(税込)

ポイント還元(1%)

お取り寄せ
在庫:0
管理番号:N_1177566  GTIN:4562393848585
新規登録後、すぐ使えるクーポンをアプリで配布中

VideoPro VPUS-SR1 12G-SDI 信号中継器(リピーター)の商品説明

・12G-SDI対応のL-5.5CUHD/CANARE相当ケーブルで パソロジカル信号の場合70m、カラーバー信号の場合80mの延長が可能です。3G/HD-SDI用として使用されるL-5CFB/CANARE相当ケーブルの場合は、パソロジカル/カラーバー信号で60mまで検証済みです。
・12G-SDI/6G-SDI/3G-SDI/HD-SDI/SD-SDI/DVB-ASI信号をリクロックして延長します。(リクロックが常に有効です)
・入出力は1ポートずつであるため、コンパクトかつポート間のノイズの影響を受けない製品です。

仕様

外形寸法 70(W)x63.6(D)x26(H)mm(コネクタ含まず、ブラケット含む、ブラケット着脱不可)
質量 118g
電源 ACアダプタ給電(USB給電不可)
AC100〜240V / DC12V最大158mA
最大消費電力 2.0W(ACアダプタ含む)
動作温湿度範囲 0~50℃、20~80% RH ※結露無きこと
保管温湿度範囲 -20~60℃、5~90% RH ※結露無きこと

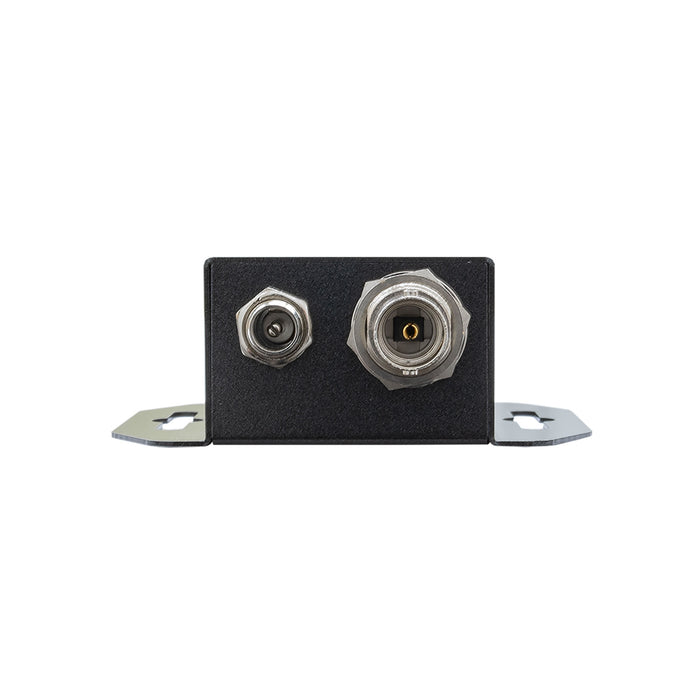

入力端子 SDI(75Ω 12G-SDI対応BNCコネクタ) x1

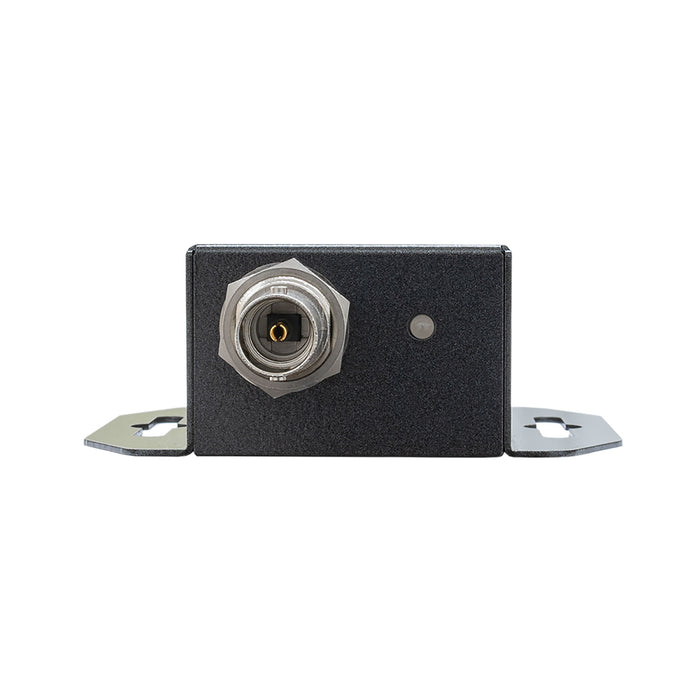

出力端子 SDI(75Ω 12G-SDI対応BNCコネクタ) x1
SDI入力 12G-SDI (SMPTE ST2082-1/ST2082-10)
6G-SDI (SMPTE ST2081-10)
3G-SDI Level A Direct image format mapping (SMPTE 425M)
3G-SDI Level B-DL SMPTE ST372 Dual Link mapping (SMPTE 425M)
3G-SDI Level B-DS 2xSMPTE ST292-1(HD-SDI) dual-stream mapping (SMPTE 425M)
HD-SDI (SMPTE 292M)
SD-SDI (SMPTE 259M)
DVB-AES (EN50083-9)
SDIスルー出力 アクティブスルー(イコライザ/リクロックは常に有効)
ANCデータ パススルー
USBコネクタ USB Mini-B x1
入出力遅延 なし
推奨最大SDIケーブル長 12G-SDI (L-5.5CUHD) パソロジカル信号:70m / カラーバー信号:80m
※L-5CFBの場合 (パソロジカル/カラーバー信号):60m
6G-SDI (L-5.5CUHD) パソロジカル信号:90m / カラーバー信号:100m
3G-SDI (L-5CFB) パソロジカル信号:150m / カラーバー信号:170m
HD-SDI (L-5CFB) パソロジカル信号:220m / カラーバー信号:250m
SD-SDI / DVB-ASI(L-5CFB) パソロジカル信号:400m / カラーバー信号:450m
※測定時使用ケーブルは、12G-SD対応のL-5.5CUHD/CANARE、および3G/HD-SDI対応のL-5CFB/CANAREを使用
※同メーカー製品同士をLongケーブルで接続し、前後を1mケーブルで信号発生器および測定器に接続し検証した結果に基づきます。(Long設定)
※パソロジカル(チェックフィールド)信号は、アナログ性能およびPLLを評価するテスト信号です。
※最大ケーブル長は使用する機器やケーブルの性能、品質により大きく変わりますので実機にて確認下さい。
SDI対応フォーマット <SD-SDI> 720x480i59.94、720x576i50、DVB-ASI
<HD-SDI> 1280x720p59.94/p60/p50、1920x1080i59.94/i60/i50、1920x1080p23.98/p24/p25/p29.97/p30
<3G-SDI Level A> 1920x1080p59.94/p60/p50
<3G-SDI Level B-DL> 1920x1080p59.94/p60/p50
<3G-SDI Level B-DS> HD-SDIに同じ
<6G-SDI> 3840x2160p23.98/p24/p25/p29.97/p30、4096x2160p23.98/p24/p25/p29.97/p30
<12G-SDI> 3840x2160p59/p60/p50、4096x2160 p59/p60/p50
