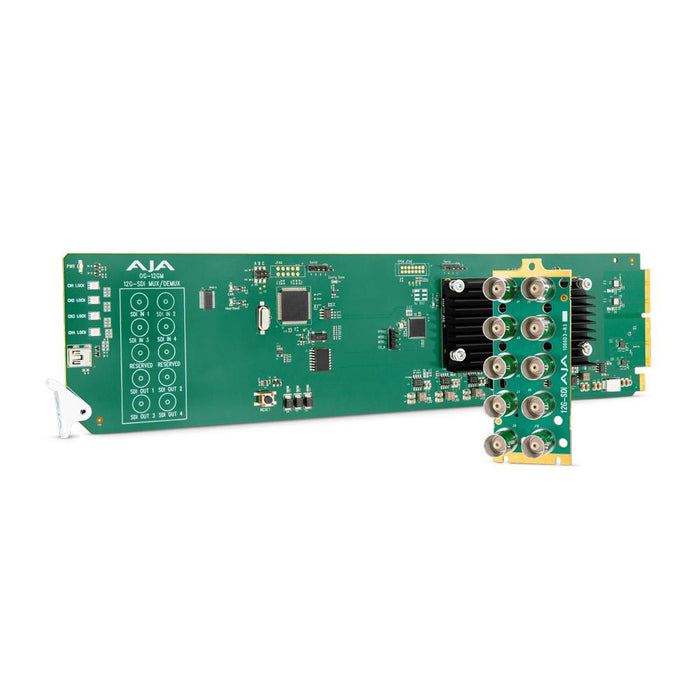

AJA Video Systems OG-12GM マクサー/デマクサー

Name: AJA Video Systems OG-12GM マクサー/デマクサー
Brand: AJA Video Systems
SKU: N_1163380
Price: 254100.0 JPY
Availability: OutOfStock

AJA Video Systems

¥254,100 - ¥254,100

¥254,100

¥254,100 - ¥254,100

¥254,100

(税込)

ポイント還元(1%)

お取り寄せ

在庫：0

納期お問い合わせ

管理番号：N_1163380

お問い合わせ

メーカー公式ウェブサイト

ページのURLをコピー

AJA Video Systems OG-12GM マクサー/デマクサーの商品説明

【特長】

OG-12GM はコンパクトな SDI 転送 openGear カードで、12G-SDI とクアッドリンク 3G-SDI 間の相互変換が行えます。
このマクサー / デマクサーは、4K、UltraHD、2K、HD、SD を扱うワークフローに対応し、12G、6G、3G、1.5G のビットレートで、
クアッドリンク SDI 信号とシングルリンク SDI 信号との相互変換を可能にします。
入出力マッピングは、スクエアディビジョン (4 分割) と 2 サンプルインターリーブ (2SI) の両方に対応しています。

AJA の openGear 製品は、AJA 製 OG-X-FR を含む高密度な openGear 2RU フレームに対応した設計で、
Windows、macOS、Linux で動作する業界標準の DashBoard ソフトウェアにより、PC またはローカルネットワーク越しにリモートでの制御や監視が行えます。

【主な機能】
■openGear 互換カード
■シングル 12G-SDI とクアッド 3G-SDI Level A の相互変換
■シングル 12G-SDI とクアッド 3G-SDI Level B-DL の相互変換
■シングル 6G-SDI とクアッド 1.5G-SDI の相互変換
■クアッド 3G-SDI Level A とクアッド 3G-SDI Level B-DL の相互変換
■2 サンプルインターリーブ (2SI) とスクエアディビジョン (4 分割) の相互ピクセルマッピング、3G
■シングルリンク 3G、1.5G、270M SDI のパススルー
■分配増幅に対応 (1 × 4)
■クアッドリンク信号で入力信号を診断しタイミングを分析
■自動制御と手動制御
■クアッドリンク SDI 入力を検証し整列させる詳細なタイミング分析
■24-bit、最大 16 チャンネルの SDI エンベデッドオーディオを通過
■VPID でハイダイナミックレンジ (HDR) とワイドカラーガマット (WCG) を認識、転送
■12W 電源
■ホットスワップ可能
■Ethernet 経由で Ross DashBoard ソフトウェアによるリモート設定
■背面 I/O カード付属
■各カード毎に 2 スロットを占有
■openGear フレーム OG-X-FR、OG-3-FR、DFR-8321 と互換
■5 年間保証

【仕様】

■ビデオフォーマット
(4K) 4096 × 2160p 23.98、24、25、29.97、30、50、59.94、60
(UltraHD) 3840 × 2160p 23.98、24、25、29.97、30、50、59.94、60
(2K) 2048 × 1080p 50、59.94、60
(HD) 1920 × 1080p 23.98、24、25、29.97、30、50、59.94、60
(HD) 1920 × 1080i 25、29.97、30
(HD) 1280 × 720p 50、59.94、60
(SD) 625i 25
(SD) 525i 29.97
RGB と YCbCr、4:4:4/4:2:2/4:2:0、8、10、12-bit
注釈 : 対応する解像度とフレームレートは、製品のドキュメントとマニュアルでご確認ください。

■デジタルビデオ入力
12G-SDI BNC × 4、SMPTE 259/292/424/2081/2082
シングルリンク 12G/6G/3G/1.5G/SD-SDI
クアッドリンク 3G-SDI レベル A または B-DL (4 × 3G)、SMPTE 425-5
シングルリンク 3G-SDI レベル A、B-DL または B-DS、SMPTE 425-1
クアッドリンク HD-SDI (4 × 1.5G)

■デジタルビデオ出力
12G-SDI BNC × 4、SMPTE 259/292/424/2081/2082
シングルリンク 12G/6G/3G/1.5G/SD-SDI
クアッドリンク 3G-SDI レベル A または B-DL (4 × 3G)、SMPTE 425-5
シングルリンク 3G-SDI レベル A、B-DL または B-DS、SMPTE 425-1
クアッドリンク HD-SDI (4 × 1.5G)

■対応する変換と機能
クアッド 3G-SDI レベル A からシングル 12G-SDI
クアッド 3G-SDI レベル B-DL からシングル 12G-SDI
シングル 12G-SDI からクアッド 3G-SDI レベル A
シングル 12G-SDI からクアッド 3G-SDI レベル B-DL
クアッド 1.5G-SDI からシングル 6G-SDI
シングル 6G-SDI からクアッド 1.5G-SDI
クアッド 3G-SDI レベル A からクアッド 3G-SDI レベル B-DL
クアッド 3G-SDI レベル B-DL からクアッド 3G-SDI レベル A
2 サンプルインターリーブ (2SI) からスクエアディビジョン (4 分割) ピクセルマッピング
スクエアディビジョン (4 分割) から 2 サンプルインターリーブ (2SI) ピクセルマッピング
シングルリンク 12G、6G、3G、1.5G、270M SDI ビデオのパススルー
分配増幅 (1 × 4)
入力信号を自動識別
クアッドリンク信号で入力タイミングを分析

■ケーブルイコライゼーション
(Belden 1694A 同軸)
12 Gbps、70m
6 Gbps、100m
3 Gbps、140m
1.5 Gbps、200m
270 Mbps、300m

■デジタルオーディオ入出力
24-bit、最大 16 チャンネルの SDI エンベデッドオーディオを通過

■ユーザーインターフェイス
Windows、macOS、Linux 対応 openGear DashBoard ネットワーク制御ソフトウェア

■サイズ
openGear 規格のフォームファクター、フロントスロットとリアカード
1 枚のカードで 2 スロットを占有

■重量
0.3 kg (0.5 ポンド)

■電力
openGear フレーム互換、カード毎に最大 12 W

■動作環境
安全動作温度 : 0℃ ～ 40℃
安全保管温度 (電源オフ時) : -40℃ ～ 60℃
動作相対湿度 : 10% ～ 90% (結露なきこと)
動作高度 : 3,000m 未満 (10,000 フィート未満)
