AJA Video Systems OG-DANTE-12GAM 12G-SDI → Dante オーディオエンベッダー / ディスエンベッダーの商品説明

【特長】

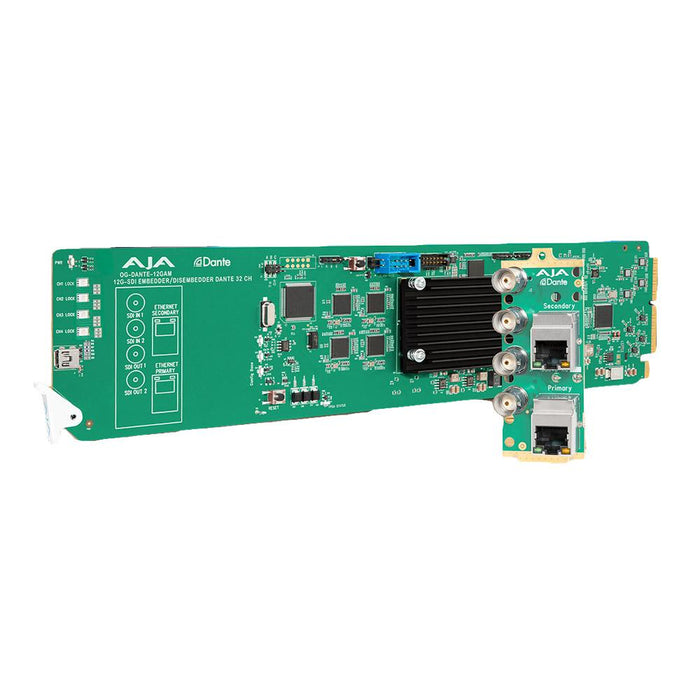

OG-DANTE-12GAM は openGear 互換の Dante 対応オーディオ・エンベッダー / ディスエンベッダーです。
12G-SDI 入出力ポートを備えており、最大 32 チャンネルのオーディオエンベデッドと 32 チャンネルのディスエンベデッドが同時に行えます。
OG-DANTE-12GAM は SDI と Dante の環境をつなぐ架け橋となります。
Dante オーディオネットワークは、標準的なネットワークハードウェアや通常のネットワークインフラに接続するだけで、
ローカル環境はもちろん、広範囲のネットワーク環境下でも低遅延のデジタルオーディオ伝送を提供します。
これによりアナログ、AES、および MADI インフラに比べて、音声システムの拡張性、簡単な導入、シンプルな配線など多くの利点が得られます。
映像業界で定評のある openGear 規格のフレーム OG-X-FR に 10 枚の OG-DANTE-12GAM カードを搭載すれば、最大 640 チャンネルのオーディオブリッジが実現します。
ラックマウントにも対応しているので、あらゆる環境で導入することができます。

【主な機能】
■Dante オーディオ・エコシステムとの間で 12G/6G/3G-SDI エンベデッド・オーディオをサポート
■独立した 12G-SDI 入出力ポート、各ポートは 16 チャンネルのオーディオに対応、コンパクトなデザインでカード毎に合計 64 チャンネルのオーディオをサポート
■Dante ネットワーク向けのプライマリ × 1、セカンダリ × 1 のギガビットイーサネット冗長性
■カード毎に 64 チャンネルの SDI/Dante 同時ブリッジング
■リモート信号の状態と設定用に DashBoard ソフトウェアをサポート
■ルーティングおよび設定用の Dante Controller など、Audinate 社の様々な Dante ソフトウェアとの互換性
■高密度かつ小型のフォームファクター：1 台の openGear ラックフレームに 10 枚のカードを搭載すれば、最大 640 チャンネルの SDI/Dante オーディオ・ブリッジングを実現
■OG-X-FR および OG3 openGear フレームに搭載可能
■ホットスワップ対応
■業界で定評のある 5 年間の AJA 製品保証

■Dante : プロ AV 業界のオーディオネットワーク規格
Dante オーディオネットワークは、標準的なネットワークハードウェアや通常のネットワークインフラストラクチャに接続することで、
ローカル環境はもちろん、広範囲のネットワーク環境下でも低遅延 (< 1 ms) でのデジタルオーディオ伝送を実現します。これにより、音声システムの拡張性、簡単な導入、シンプルな配線など多くの利点が得られます。
Dante は音声品質へのプロの厳しい要件を満たしつつ、標準的な TCP/IP プロトコルを使って、
非圧縮マルチチャンネルと遅延のない高解像度のデジタルオーディオを Ethernet ネットワーク経由で伝送することができます。
Dante オーディオはプロ AV 機器のシステムインテグレーターから支持されており、多くの放送局に導入されています。
世界 450 のメーカーが採用し、2500 以上の Dante 製品を提供しています。
現在、SDI と様々な音声システムを組み合わせて使用するためには、多くのデバイスを必要とするか、非常に高価な機器が必要です。Dante は、この組み合わせの実現に必要なデバイスの数を減らします。
Dante オーディオはプライマリとセカンダリ、2 つの 1 GigE ポートによる冗長性を備えており、ユーザーに音声伝送の堅牢なシステムを提供します。
Dante オーディオソリューションは、他の Audio over IP ソリューションでは満たすことのできない同期ソリューションも提供します。

■SDI と Dante 間のブリッジ
OG-DANTE-12GAM は、SDI エンベデッドオーディオの伝送を Dante オーディオエコシステムとの間で実現する、SDI と Dante のゲートウェイとなります。
OG-DANTE-12GAM は入力用に 2 つ、出力用に 2 つの 12G-SDI ポートを備えています。1 本のケーブルで 4K / UltraHD / 2K / HD / SD のビデオが配線可能で、
各 SDI 接続で最大 16 チャンネルのエンベデッドオーディオに対応。これにより、1 枚のカードで最大 64 チャンネルの SDI / Dante ブリッジングが可能になります。
オーディオは、各 SDI ストリームから Dante のソースに音声をブリッジ、マッピング、エンベデッドすることができます。
または SDI からディスエンベデッドして、Dante Controller ソフトウェアを使用して目的の Dante に割り振ることもできます。
Dante オーディオ向けの OG-DANTE-12GAM は、プライマリとセカンダリの 1GigE イーサネット冗長性により、安全と安心を提供します。
openGear フレーム毎に最大 10 枚のカードを実装できるため、 openGear 規格で高密度なシステム設計が行えます。
これにより 1 台のラックフレームで最大 640 チャンネルの SDI / Dante のオーディオブリッジングが可能。移動式システム、中継車、施設向けに最適です。
openGear 互換の OG-X-FR フレームは冗長化電源に対応しているため、安定性が求められるライブイベントや長時間の稼働時に役立ちます。

■Dante Controller
Dante Controller を使って Dante デバイス間のオーディオルーティングを設定できます。
また、必要に応じてソフトウェアを更新できます。
Dante Controller は、openGear 互換の OG-DANTE-12GAM カードをルーティングが可能な 32 チャンネルのオーディオソースおよび 32 チャンネルのオーディオ送出先として表示します。
このアプリケーションを使うと、Dante デバイス間のオーディオルーティング設定、
Dante の設定を使ったオーディオ接続のコントロール、Ethernet ネットワークを介したリアルタイムでのオーディオの割り振りが可能です。

■Dante Domain Manager
Dante Domain Manager で Dante ネットワークの管理が可能です。さまざまなネットワークアーキテクチャを管理するための認証、セキュリティ、およびその他の同様の属性の設定に対応しています。

■Dante Via
Dante Via を使ってオーディオデバイスが Dante ネットワークに表示されるように設定できます。
たとえば AJA U-TAP のステレオオーディオを Dante ネットワーク上の 2 つのオーディオソースチャンネルとして表示します。

■Dante Virtual Soundcard
Dante Virtual Soundcard は、物理的な PC または Mac のサウンドカードをエミュレーションします。
マイクなど物理的なオーディオデバイスを接続する代わりに、Dante ネットワークに接続します。
OG-DANTE-12GAM を含む Dante ネットワークからオーディオ信号を受信し、通常の物理的なサウンドカードと同じように DAW アプリに入力できます。

■接続性
OG-DANTE-12GAM は、プライマリおよびセカンダリのギガビット Ethernet ポートに加えて、2 つの 12G-SDI 入力と 2 つの 12G-SDI 出力を提供します。
OG-DANTE-12GAM は、SDI ビデオ入力フォーマットを自動的に検出して構成します。
DashBoard と Dante Controller のシンプルなユーザーコントロールにより、チャンネルの有効化と SDI および Dante 間のマッピングが可能になります。

■openGear の互換性
openGear 規格に準拠している AJA のカードは、他社の openGear 対応製品と互換性があります。対応製品は増えており、openGear は将来性のあるラックフレーム製品です。

■柔軟な I/O
モジュラー式のリアパネルにより、I/O 端子をカード毎に変更可能です。

■安全性
冗長電源オプションを使用すれば、片方の電源が切れてしまっても、残りの電源から電力が供給されます。

■Ethernet 接続
標準の Ethernet 接続で DashBoard アプリケーションからフレームにアクセスし、フレーム全体を制御可能です。

■DashBoard ソフトウェアをダウンロード
DashBoard ソフトウェアを利用すると、macOS、Windows、Linux 上から、素早く簡単に openGear カードの設定と制御が行えます。
最新の DashBoard ソフトウェアは下記よりダウンロードいただけます。

■AJA Mini-Matrix
AJA のラックフレームとラックフレームカードの全ラインアップを iOS アプリケーションで確認できます。
このアプリケーションを利用すると、増え続ける AJA 製品ラインの中から、あらゆる状況や利用環境にとって最適な製品を見つけ出せます。
アプリ内の各製品情報画面には、AJA ウェブサイト (英語) の製品ページに直接アクセスできるリンクがあり、製品の詳細情報を確認できます。
また製品情報は、アプリから直接メールで送信できます。AJA Mini-Matrix アプリケーションは、iPad と iPhone に対応しており、Apple iTunes Store から無料でダウンロードできます。

■業界最高水準のサポート
業界で最高水準だと認識されている AJA のテクニカルサポートを、すべての AJA ユーザーが受けられます。
openGear の導入、設定、操作、技術的な課題など、あらゆる場面で AJA にサポートを仰げます。
OpenGear シリーズは、5 年間の製品保証が設けられています。製品保証に関する詳細情報は、製品マニュアルでご確認ください。

【仕様】

■ビデオフォーマット
(4K) 4096 × 2160p 23.98、24、25、29.97、30、50、59.94、60
(UltraHD) 3840 × 2160p 23.98、24、25、29.97、30、50、59.94、 60
(2K) 2048 × 1080p 23.98、24、25、29.97、30、50、59.94、60
(HD) 1920 × 1080p 23.98、24、25、29.97、30、50、59.94、60
(HD) 1920 × 1080i 25、29.97、30
(HD) 1280 × 720p 50、59.94、60*
(SD) 625i 25
(SD) 525i 29.97
RGB および YCbCr, 4:4:4/4:2:2, 10-bit
注記 : 対応する解像度とフレームレートは、ドキュメントとマニュアルで OG-DANTE-12GAM のビデオフォーマットをご確認ください。

■デジタルビデオ入力
2 チャンネル独立 12G-SDI BNC コネクター、SMPTE 259/292/424/2081/2082
シングルリンク SD/HD/2K/UltraHD/4K

■デジタルビデオ出力
2 チャンネル独立 12G-SDI BNC コネクター、SMPTE 259/292/424/2081/2082
シングルリンク SD/HD/2K/UltraHD/4K

■ケーブルイコライゼーション
(Belden 1694A 同軸)
12 Gbps、65m
6 Gbps、120m
3 Gbps、180m
1.5 Gbps、200m
270 Mbps、405m

■ビデオパスディレイ
ビデオ入力と同一のフォーマットおよびフレームレートでリクロックされ、ビデオ出力は遅延します。入力がない場合、ビデオ出力は映りません。
ビデオレイテンシー、ビデオ入力端子とビデオ出力端子間の計測値
12G = 3.2 マイクロ秒
6G = 3.2 マイクロ秒
3G レベル B-DL = 6.3 マイクロ秒
3G レベル A = 3.2 マイクロ秒
HD (1.5 Gb) = 6.3 マイクロ秒
SD (270 Mb) = 17.2 マイクロ秒

■デジタルオーディオ入力
SDI : 2 チャンネル独立 12G-SDI BNC コネクター、各 16 チャンネルエンベデッド
Dante : プライマリ Ethernet ポート x 1、セカンダリ Ethernet ポート x 1、32 チャンネル

■デジタルオーディオ出力
SDI : 2 チャンネル独立 12G-SDI BNC コネクター、各 16 チャンネルエンベデッド
Dante : プライマリ Ethernet ポート × 1、セカンダリ Ethernet ポート × 1、32 チャンネル

■SDI エンベデッドオーディオ
SMPTE 299M (12G/6G/3G/1.5G) : 24-bit、48 kHz で同期
SMPTE 272M (SD) : 20-bit、48 kHz で同期
エンベデッドオーディオはパススルー、分離、上書きが可能
SDI パス毎に 4 グループ (16 チャンネル) のオーディオをサポート
注記：2048 × 1080p/psf 29.97 および 30 フォーマットのエンベデッドオーディオは最大 8 チャンネルまでのサポート

■Dante オーディオ
サンプルレート : 44.1kHz、48kHz、88.2kHz、96kHz
エンコーディング : PCM 16、PCM 24、PCM 32

■オーディオレイテンシー
エンベデッドパス 1500 マイクロ秒
ディスエンベデッドパス 1410 マイクロ秒

■ユーザーインターフェイス
Windows、macOS、Linux 対応 openGear DashBoard ネットワーク制御ソフトウェア
Dante Controller

■サイズ
openGear 規格のフォームファクター、フロントスロットおよびリアカード
カード毎に 2 スロットを占有

■重量
0.3 kg (0.5 ポンド)

■電源
openGear フレーム互換、カード毎に最大 15 W

■動作環境
安全動作温度 : 0℃ 〜 40℃ (32°F 〜104°F)
安全保管温度 (電源オフ時) : -40℃ 〜 60℃ (-40°F 〜 140°F)
動作相対湿度 : 10% 〜 90% (結露なきこと)
動作高度 : 3,000m 未満 (10,000 フィート未満)
