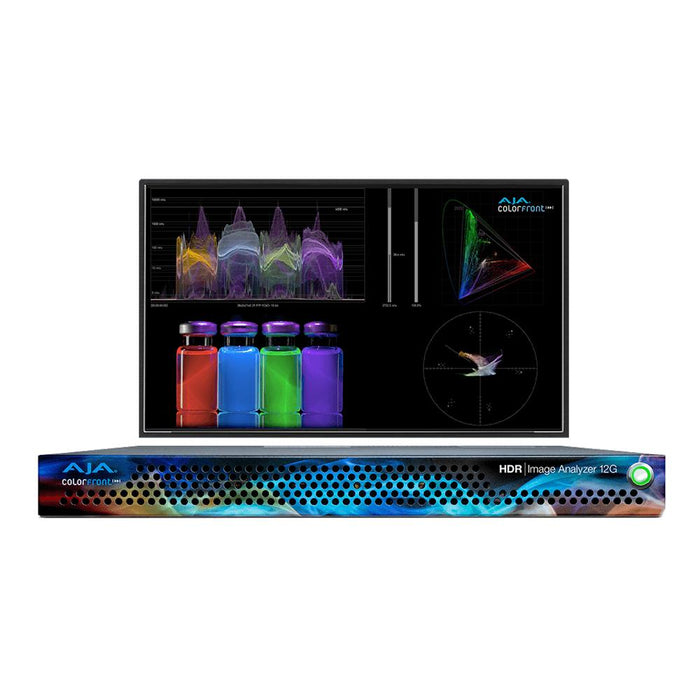

AJA Video Systems HDR Image Analyzer 12G モニタリング装置の商品説明
【特長】
HDR Image Analyzer 12G は、HLG、PQ そして Rec.2020 / Rec.709 を含む最新の 4K/UltraHD HDR 規格を、
1 本の12G-SDI ケーブルで効果的に分析する包括的なツールを提供します。
8K/UltraHD2 / 4K/UltraHD / 2K/HD コンテンツをリアルタイムに扱える便利な 1RU のデバイスです。
Colorfront 社との協業によって開発された AJA HDR Image Analyzer 12G には、
様々なカメラの Log フォーマットから SDR (REC 709)、PQ (ST 2084)、HLG まで入力可能です。
また BT.2020 や従来の BT.709 の色域にも対応しています。卓越した AJA のハードウェア技術と、
4 系統の 12G-SDI 入出力、DisplayPort 接続により、高い安定性と性能を保証します。
あらゆる状況で使用するために特別に設計された 1RU のフォームファクターは、様々な環境に適応します。
HDR 制作やマスタリングに求められる安定性や予測可能性を提供します。
【仕様】
■SDR/HDR イメージアナライザー ツール
HDR 波形、ヒストグラム、ベクトルスコープモニタリング
■ビデオフォーマット
(8K) 8192 x 4320p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
(UltraHD2) 7680 x 4320p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
(4K) 4096 x 2160p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
(UltraHD) 3840 x 2160p 23.98, 24, 25, 29.97, 30, 48, 50, 59.94, 60
(2K) 2048 x 1080p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
(2K) 2048 x 1080PsF 23.98, 24, 25, 29.97, 30
(HD) 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
(HD) 1080PsF 23.98, 24, 25, 29.97, 30
(HD) 1080i 50, 59.94, 60
(HD) 720p 50, 59.94, 60
■デジタルビデオ入力
12G-SDI BNC x 4
12G-SDI, SMPTE-259/292/296/424/425/2081/2082, 12-bit, 10-bit, 8-bit
■SDI 入出力
双方向性の SDI 接続
12G-SDI 接続 8K/UltraHD2 : 4 系統は入力でのみ使用可能
12G-SDI 接続 4K/UltraHD : 入力とループ出力が同時に使用可能
3G-SDI 接続 4K/UltraHD : 4 系統は入力でのみ使用可能
2K/HD : 入力とループ出力が同時に使用可能
※注記 : 12G-SDI または 6G-SDI で接続を構成する場合のみ、UltraHD2/8K/UltraHD/4K フォーマットに対応します。
■デジタルオーディオ入力
16 チャンネル 24-bit SDI エンベデッド, 48 kHz 同期
■デジタルオーディオ出力
16 チャンネル 24-bit SDI エンベデッド, 48 kHz 同期
■コンピューターモニター出力
Display Port 出力 x 4
最大 UltraHD 60p
■リファレンス入力
信号 : アナログビデオ同期 (ブラックバーストまたは 3 値)
■サイズ (w x d x h)
1RU - 436.88mm x 429.26mm x 43.18mm (17.2 インチ x 16.9 インチ x 1.7 インチ)
■重量
外箱を含む : 12.7 kg (28 ポンド)
サーバー本体のみ : 8.2 kg (18 ポンド)
■電源
100-240VAC 50/60 Hz (二重冗長化電源)v
定格 190 W, 最大 245 W
■動作環境
安全動作温度 : 5 ℃ ～ 35 ℃ (41 °F ～ 95 °F)
安全保管温度 (電源オフ時) : -40 ℃ ～ 60 ℃ (-40 °F ～ 140 °F)
動作相対湿度 : 8% ～ 90% (結露なきこと)
保管湿度 : 5% ～ 95% (結露なきこと)
