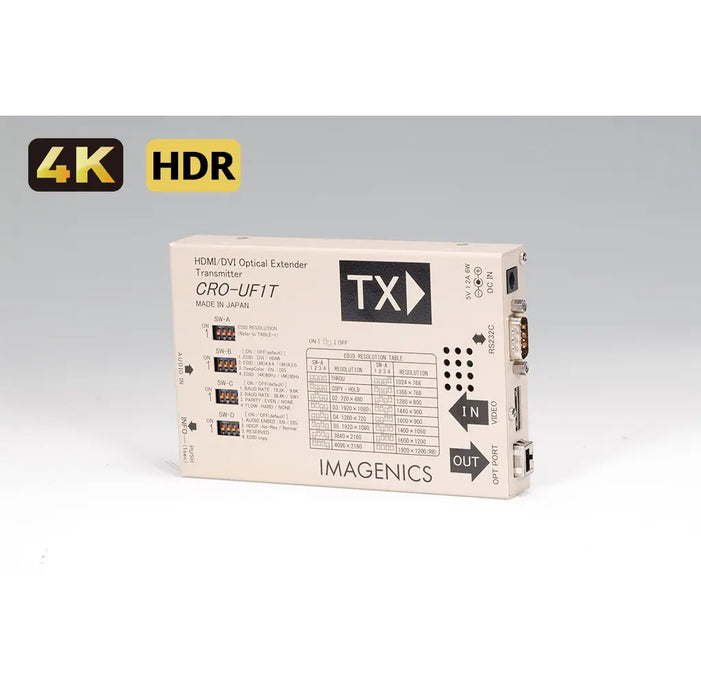

4K信号方式
■TMDSクロック
25 MHz - 340 MHz
■ピクセルクロック
25 MHz - 600 MHzデータレート :0.75- 18 Gbps
■HDCP
1.4/2.2
■対応解像度
4K60p 4:4:4 24bit、4K60p 4:2:2 36bit、4K30p 4:4:4 36bit など
入力信号が 4K60p 4:2:2 36bit、 4K30p 4:4:4 36bit (4K解像度のディープカラー)の場合は、出力時は24bit となります。
映像入出力
HDMI Type A 19 ピンコネクタ 入力 1系統 HDMI Type D 19 ピンコネクタ 出力 1系統 (インフォメーション画面出力専用)
4K,D1-D5相当のHDMI信号および、640 × 480 - 4,096 × 2,160までのPC信号にも自動対応
入力ケーブル長 3m (同社製HDMIケーブル使用時)
光入出力
■光出力レベル
12 dBm 最大 (平均パワー) レーザ発振波長:770 nm - 990 nm
■コネクタ
SC型
■接続光ファイバ
マルチモード光ファイバコード (50 / 125 μm) カテゴリ OM4 , OM3, OM2 相当
■レーザ安全性
Class 1M (JIS C6902 IEC60825-1)
■伝送距離(参考値)
OM4, OM3マルチモード光ファイバ使用時:
PC(VESA),D5(FHD)など 6Gbpsまでの映像 - 1000 m
4K30, 60(420)など 10.2Gbpsまでの映像 - 500 m
4K60(422,444)など 18Gbpsまでの映像 - 300 m
OM2マルチモード光ファイバ使用時:
PC(VESA),D5(FHD)など 6Gbpsまでの映像 - 400 m
4K30, 60(420)など 10.2Gbpsまでの映像 - 200 m
4K60(422,444)など 18Gbpsまでの映像 - 100 m
音声入出力
■音声周波数特性
20 Hz - 20 kHzにて、-1 dB - +1 dB
■音声S/N比
80 dB以上 (1 kHzのA特性フィルター通過、基準 -10 dBu出力時)
■音声歪率
0.1 %以下
■音声サンプリング
24 bit 48 kHz リニアPCM方式
■最大入出力レベル
+10 dBu (HDMIエンベデッド音声出力 0 dBFS時)
デエンベデッド音声出力は、HDMI信号内の1CH/2CH, 3CH/4CH, 5CH/6CH, 7CH/8CHのペアから選択可能
■入力端子
-10 dBu 約30 kΩ ステレオミニジャック φ3.5 不平衡 2チャンネル 1系統
RS-232C
端子形状 D-SUB9(オス) 1系統
フロー制御 : ハードウェア, なし / データビット長 : 8 bit / ストップビット長 : 1 bit /ボーレート : 9.6kbps,19.2kbps, 38.4kbps / パリティー : なし, EVEN
内蔵機能
プラグアンドプレイ機能(エミュレート用EDID内蔵、外部EDIDパススルーもしくはコピー・保持機能)、アナログ音声のエンベデッド機能、デエンベデッド音声のアナログ出力機能、動作状態のインフォメーション画面表示機能
電源 / 消費電力
DC 5V 1.2A 6W(最大)
外形寸法
幅100 mm × 高さ25 mm × 奥行150 mm (突起物を除く)
質量
約 500 g
