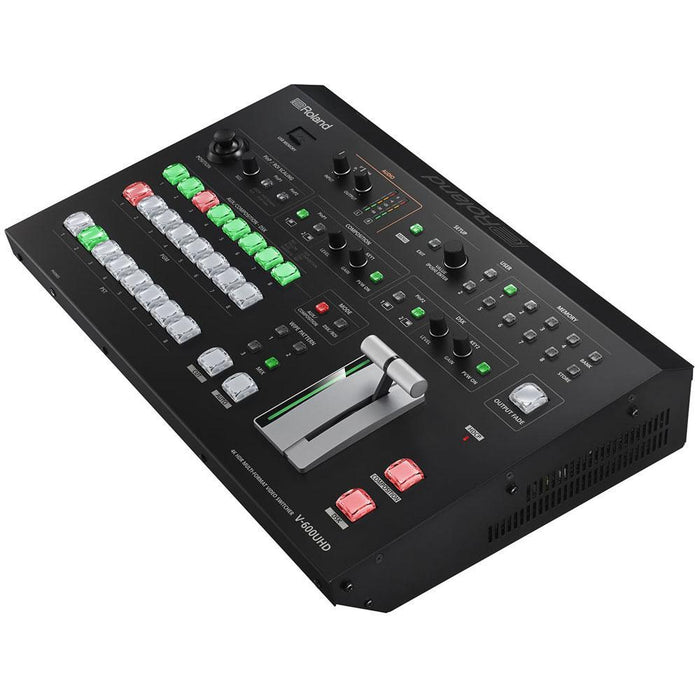

■入力端子
HDMI IN 1-4端子:HDMIタイプA(HDMI 2.0)
SDI IN 5-6端子:BNCタイプ(12G/3G/HD-SDI、SMPTE 2082、424M(Level-A、Level-B)、292M準拠)
RGB IN 1端子:15ピン・ミニD-subタイプ(アナログRGB、HDMI IN 1かRGB IN 1かをメニューで選択)
AUDIO IN L/R端子:XLR-3-31タイプ(バランス)
■出力端子
SDI OUTPUT端子:BNCタイプ(12G/3G-SDI、SMPTE 2082、424M(Level-A、Level-B)準拠)
HDMI OUT 1-3端子:HDMIタイプA(HDMI 2.0)
MULTI-VIEW端子:HDMIタイプA(HDMI 1.4)
AUDIO OUT L/R端子:XLR-3-32タイプ(バランス)
PHONES端子:ステレオ・ミニ・タイプ
■その他の端子
USB MEMORY端子:USB Aタイプ(USBメモリー用)
RS-232端子:9ピンD-subタイプ(オス)(外部制御用)
CONTROL端子:RJ45タイプ、100BASE-TX(外部制御用)
TALLY/GPI端子:25ピンD-subタイプ(メス)(Tally:16、GPI:8)
※XLRタイプ:1 GND、2 HOT、3 COLD
オーディオ入出力規格
■入力レベル
AUDIO IN L/R:+4dBu(最大入力レベル:+24dBu)
■入力インピーダンス
AUDIO IN L/R:15kΩ
■出力レベル
AUDIO OUT L/R:+4dBu(最大出力レベル:+24dBu)
PHONES:92mW+92mW(32Ω)
