商品説明

コンパクトサイズの12G-SDI対応1入力3出力SDI分配器
SDIフォーマットはSD/HD/3G/6G/12G-SDIのマルチレートに対応し、あらゆるSDI伝送システムにおいて活用頂けます。また、12Gケーブルイコライザとリクロック機能を内蔵。伝送中に起きる信号の減衰を復元しジッタを取り除くことで、安定した分配出力を実現します。製品本体は超小型軽量設計で設置スペースを取りません。ACアダプタを接続するDCコネクタは抜け防止のネジ式タイプを採用し、本体とACアダプタをネジ式で固定する為、ケーブルを引っ張っても抜けにくい構造です。また、広範囲の入力電圧に対応しているので、付属のACアダプタ以外からでも電源供給が可能。携帯性・汎用性に優れ、あらゆる4K現場で活用頂けます。
4K映像配信、4K映像制作現場や4Kライブプレビュー用途、医療・教育現場での4Kシステム、4Kデジタルサイネージ、各種イベント等、今度増加する様々な4Kソリューションに於いてご利用頂けます。

【主な特長】

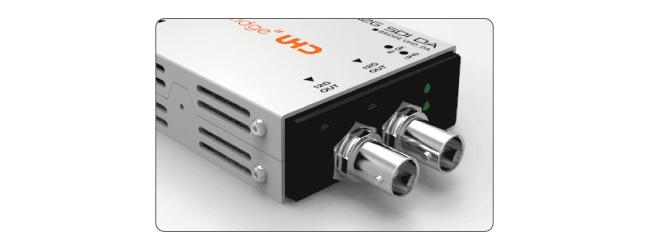

12G-SDI対応3分配
1つの12G-SDI入力信号を3つの12G-SDI出力端子へ分配出力します。信号は12G-SDIを含む6G/3G/HD/SD-SDIのマルチフォーマットをサポート。今後導入が進む4Kソリューションはもちろん、現行の3G/HD-SDIシステムにも対応可能です。

12G-SDI対応3分配




12Gケーブルイコライザ&リクロック搭載
12Gケーブルイコライザとリクロック機能を内蔵。伝送中に起きる信号の減衰を復元しジッタを取り除くことで、安定した分配出力を実現します。

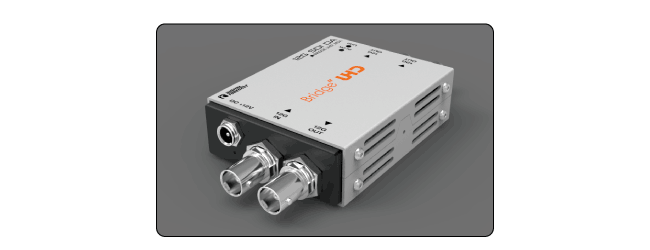

超小型軽量設計
本体サイズは80x59.4x22.5mm、重量は約100gと超小型設計で、限られた敷設空間でもご利用可能です。

抜け防止DCコネクタ採用
ACアダプタを接続するDCコネクタは抜け防止のネジ式タイプを採用。本体とACアダプタをネジ式で固定する為、ケーブルを引っ張っても抜けません。

抜け防止DCコネクタ画像

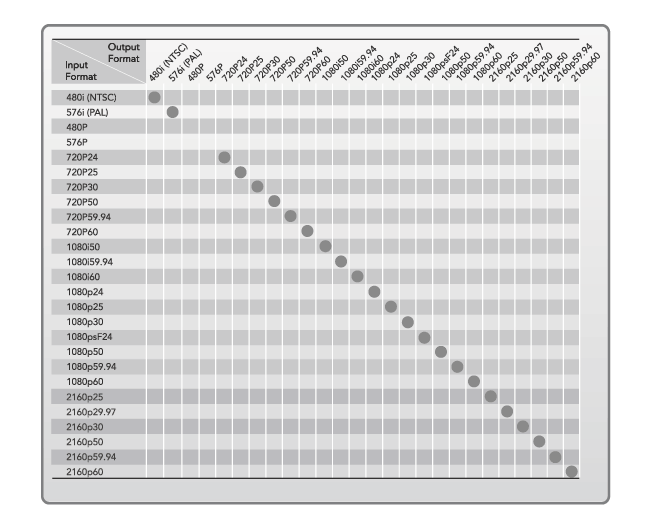

入出力対応フォーマット

入出力対応フォーマット




ブロックダイアグラム

ブロックダイアグラム

仕様

入力端子

SDI(BNC) x 1

出力端子

SDI(BNC) x 3

電源

ACアダプタ

対応入力電圧

DC 7-16V

消費電力

最大3W

動作温度

0℃ - 50℃

動作湿度(結露なきこと)

0% - 90%

本体サイズ(突起物含まず)

80mm x 59.4mm x 22.5mm

本体重量

95g

適合認証

FCC/ CE/ PSE(ACアダプタ)

対応SDI規格

■SMPTE 125M
 NTSC (480i 59.94), PAL (576i 50)

■SMPTE 296M
 720p (60/59.94/50)

■SMPTE 274M,SMPTE 292M
 1080i (60/59.94/50)
 1080p (30/29.97/25/24/23.98)

■SMPTE 424M、425M
 1080p (60/59.94) 3G

■SMPTE ST2081
 2160p (30/29.97/25) 6G

■SMPTE ST2082
 2160p (60/59.94/50) 12G

保証

1年間
