MAGEWELL Pro Capture HDMI 4K Plus 1チャンネルUHDキャプチャカードの商品説明

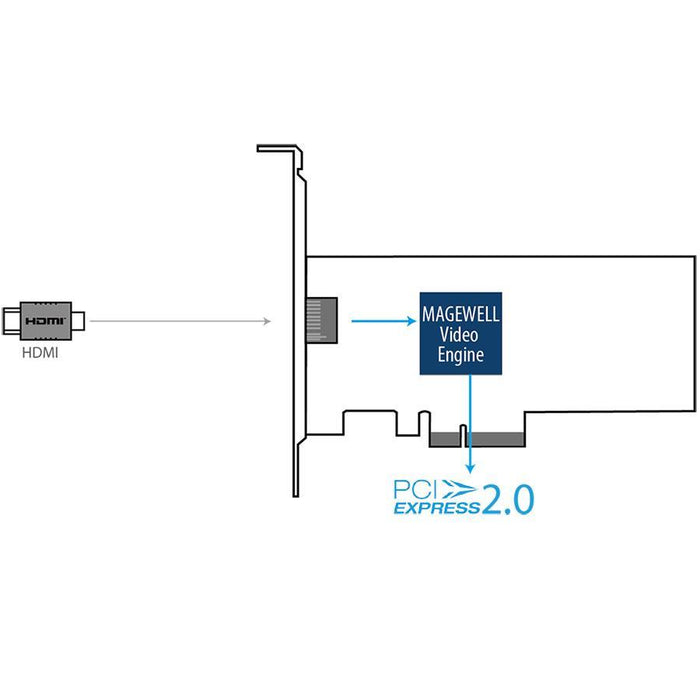

Pro Capture HDMI 4K Plus

1 チャンネル UHD キャプチャカード

次のうちから 1 系統をキャプチャ可能

■HDMI + エンベデッドオーディオ

搭載機能

PCIe 2.0
4k 60p キャプチャ
HDMI2.0 対応
Windows 互換
Linux 互換
アップ / ダウン・スケール
インタレース解除
マルチストリーミング
入力信号の自動検出
高性能ビデオプロセス
イメージ制御
様々なカラースペース出力
SG-DMA 転送モード
複数カードの同時利用
ハードウェア・タイムスタンプ
マウント用ホール
ロータリースイッチ
高速メモリ
LED インジケータ
ファームウェア更新
ユニバーサルドライバ
連続稼働

仕様

主な仕様

【対応 OS】
Windows 7 / 8 / 8.1 / 10 / 2008 / 2008 R2 / 2012 (32 / 64 ビット)
Linux (今後対応予定)

【対応 API】
Windows
DirectShow
DirectKS
Wave API / DirectSound / WASAPI

【入力系統数】
1 系統

【入力インターフェース】
HDMI
DVI-D 1.0
HDMI 2.0

【出力インターフェース】
PCIe Gen2 x4

【入力機能】
入力ビデオ解像度 最大 4096 × 2160 ピクセルまで対応

【HDMI 機能】
594MHz HDMI レシーバー
アダプティブ HDMI イコライザー
カスタムの EDID 対応
AVI / Audio / SPD / MS / VS / ACP / ISRC1 / ISRC2 / Gamut InfoFrame の抽出に対応
完全な比色分析に対応
8 / 10 / 12 ビット・カラーデプス対応
カラーサンプリング RGB 4 : 4 : 4、YCbCr 4 : 4 : 4、YCbCr 4 : 2 : 2 対応
最大 8 チャンネルの IEC60958 / IEC61937 オーディオストリーム対応
オーディオ構成情報およびチャンネルステータスデータの抽出に対応
ビデオのタイミング情報の抽出に対応
3D フォーマット情報の抽出に対応
Sony / Canon DSLR タイムコードの抽出に対応
サイド・バイ・サイド ハーフ、トップ・ボトム、フレームパッキング 3D モードに対応

【ビデオ出力フォーマット】
最大 4096 × 2160 ピクセルの出力イメージ解像度に対応
最大 144 fps の出力フレームレートに対応
(実際の出力フレームレートは PCIe のバンド幅およびイメージ解像度によって制限されます)

4 : 2 : 0、8 ビット出力フォーマット: NV12、I420、YV12
4 : 2 : 2、8 ビット出力フォーマット: YUY2、YUYV、UYVY
4 : 4 : 4、8 ビット出力フォーマット: V308、IYU2、V408、BGR24、BGR32
4 : 4 : 4、10 ビット出力フォーマット: V410、Y410
DirectKS 向け Pro Capture SDK を介することで、より多くの出力フォーマットに対応可能

【ビデオプロセス機能】
プロセスパイプライン(2 本)の処理バンド幅: -720 Mpixels/s
完全な 10 ビット・ビデオプロセス
ビデオ・クロッピング
ビデオ・スケール

ビデオ・インターレース解除
Wave
トップ・ボトムフィールドの合成
トップフィールドのみ
ボトムフィールドのみ

ビデオ・アスペクト比変換
入力アスペクト比を自動またはマニュアルで選択
出力アスペクト比を自動またはマニュアルで選択
3 つのアスペクト比変換モード: 無視(アナモフィック)、クロッピング、パディング(レターボックスまたはピラーボックス)

ビデオ・カラーフォーマット変換
入力カラーフォーマットと量子化範囲を自動またはマニュアルで選択
出力カラーフォーマットと量子化範囲、サチュレーション範囲を自動またはマニュアルで選択
RGB、YCbCr 601、YCbCr 709、YCbCr 2020 カラーフォーマットに対応
限定的または完全な量子化範囲に対応
拡張されたガマット' サチュレーション範囲への限定的または完全な対応

ビデオ・フレームレート変換
ビデオ OSD 合成
PNG OSD イメージ(最大 4069 × 2160)に対応
SDK を介して、RGBA OSD イメージのダイナミックな読込に対応

【カードの複数搭載】
ひとつのシステムに複数のカードを搭載可能
カードの番号を指定するオンボードのロータリースイッチ(0 - F の 16 番地)を搭載
システムのハードウェアデバイスツリー表示 “01: Pro Capture HDMI 4K+”
(ロータリースイッチを 1 に設定した場合)
ソフトウェア上では、ビデオ・オーディオデバイス名にカード番号(ロータリースイッチで設定)も含まれて表示

【マルチストリーム出力】
あらゆる入力チャンネルに対する出力ストリームは無制限
個々のストリームそれぞれに対して、個別にクロッピング、アスペクト比、カラーフォーマット、解像度、フレームレート、インターレース解除、色調整を設定可能

【超低遅延サポート】
64 ビデオラインの遅延
SDK での部分的な通知モード

【タイムスタンプ & A/V 同期】
100 ns 高精細なハードウェアベースのクロック
ハードウェアクロックで刻まれるオーディオフレーム(192 オーディオサンプル)とビデオフレーム
カード同士でのハードウェアクロックを同期可能(要 SDK)

【ビデオ出力 SG-DMA】
PCIe 2.0 システムにおける DMA バンド幅: チャンネルごとに -1600 MB/s
PCIe 1.0 システムにおける DMA バンド幅: チャンネルごとに -800 MB/s
Intel 製 GPU の自動検出
AMD ビデオアダプタチップセット用 DirectGMA 対応
Nvidia ビデオアダプタチップセット用 GPUDirect 対応

【SDK】
容易な統合化を実現する DirectShow 向け Pro Capture SDK (Windows)
柔軟性と性能を最大化する DirectKS 向け Pro Capture SDK (Windows)

【Windows ドライバの微調整】
3 段階のレジストリーキーによって全オプションの制御が可能: グローバルレベル、プロダクトレベル、デバイスレベル
レジストリーキーを介して、ビデオ、オーディオ、クロスバーフィルター名のカスタマイズ可能

【ファームウェア更新】
同システム内の複数カードを同時にアップグレード可能
シャットダウンの必要なくカードのアップグレードが可能(ほとんどの場合、リブートも不要)

【LED インジケーター】
各チャンネルの動作状況を示すステータス LED インジケーター: アイドル状態、入力信号ロック、メモリエラー、FPGA 構成エラー

【フォームファクター】
ロープロファイル PCIe x4 アドオンカード
140 mm x 68.88 mm (PCI ブラケット含まず)

【消費電力】
最大 12V 時: 未確定
最大 3.3V 時: 未確定
最大消費電力: 未確定

【動作環境】
動作温度: 0 - 40 ℃
保管温度: -20 - 70 ℃
相対湿度: 5 % - 90 % 結露なきこと
