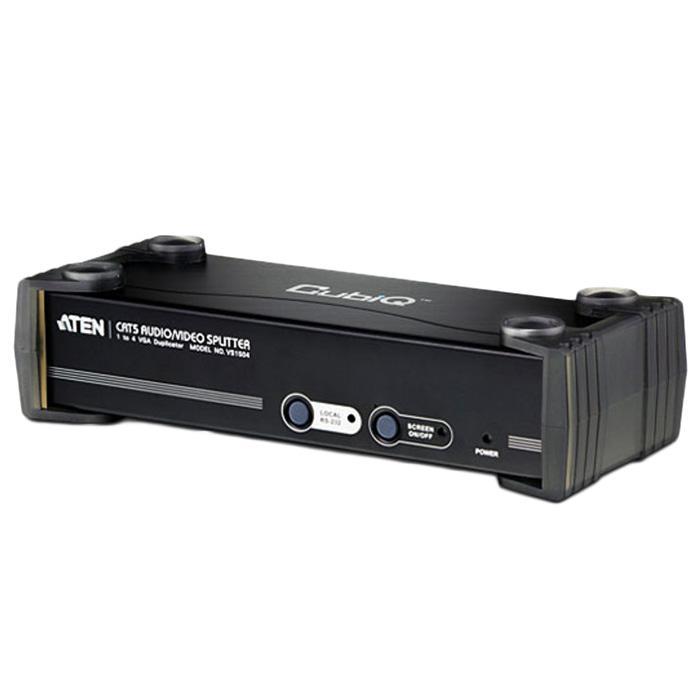

【生産完了】ATEN VS1504T VGA 4分配送信器(シリアル・オーディオ対応)
【生産完了】ATEN VS1504T VGA 4分配送信器(シリアル・オーディオ対応)の商品説明
VGA 4分配送信器(シリアル・オーディオ対応)
VS1504Tは1系統のビデオ/オーディオ信号を4系統に分配する分配送信器です。
VS1504T(トランスミッター)とVE200R(レシーバー)単体構成で最大200mまでの延長、中間にVB552(リピーター)を併用すると最大で600mまで延長できます。
また3段階のカスケード接続に対応しており、出力系統を増やすことも可能です。
ビデオ/オーディオ信号の伝送以外に、タッチパネル等のシリアル信号に対応できるようにRS-232ポートを搭載していますので、マルチメディアコンテンツを複数系統に分配するのに最適な製品です。
[適用例]
店頭または展示場におけるデジタルサイネージ
公共の場におけるアナウンスシステム
スポーツイベント
劇場や講堂
教室や企業セミナールーム
■1系統のオーディオ・ビデオ入力を4系統に出力することが可能
■ツイストペアケーブルを使用して、最大200mまで延長することが可能
■モノラルオーディオ出力、シリアル通信に対応
■3段階カスケード接続対応 - ATEN製VGAリピーターと併用が可能*
■VGA解像度 - 最大1,920×1,200 (30m)、1,600×1,200 (150m)、1,280×1,024 (200m)
■カスケード接続時、スプリッター単位での画面ON/OFF操作が可能
■2つの選択用RS-232チャンネルを提供
■対応マウント規格 - VESA FDMI(MIS-D以上)
※長距離伝送の場合、メーカー Cat5eケーブルのご使用を推奨致します。
* オーディオ対応カテゴリ5VGAリピーターVB552およびVE200R(いずれも別売)と併用することによって、最大600m(解像度1,280×1,024の場合)まで延長することが可能です。
仕様
主な仕様
【モニター接続数】
ローカル側:1
リモート/カスケード側:4
【ビデオ入力】
■インターフェース
D-Sub15ピン オス×1
■インピーダンス
75 Ω
■最大距離
ソースデバイスとの最大距離:1.8 m
【ビデオ出力】
■インターフェース
ローカル側:D-Sub15ピン メス×1
リモート側:RJ-45×4(オーディオ出力対応)
■インピーダンス
75 Ω
【オーディオ】
■入力
ステレオミニジャック×1
■出力
ローカル側:ステレオミニジャック×1
【制御】
■RS-232
コネクター:
入力:DB-9ピン メス×1
出力:DB-9ピン オス×1
【ポート】
カスケードIN:RJ-45×1
【ビデオ】
■解像度/距離
1,920×1,20060Hz(30m)、
1,600×1,20060Hz(150m)、
1,280×1,02460Hz(200m)
■最大バンド幅
300 MHz
■最大距離
200 m(1,280×1,02460Hz)
VB552およびVE200Rを併用した場合、最大600m(1,280×1,024)
【スイッチ】
■ポート
ローカルRS-232ポート:プッシュボタン×1
■ビデオ
グループスクリーンON/OFF:プッシュボタン×1
【LED】
■ポート
ローカルRS-232ポート:オレンジ×1
■ビデオ
グループスクリーンON/OFF:グリーン×1
■電源
オレンジ×1
【電源入力】
■電源アダプター
型番:0AD8-0605-24EGまたは0AD8-0605-24MG
入力:AC100V-240V 50/60Hz
出力:DC5.3V 2.4A
【電源】
■コネクター
DC電源ジャック×1
■消費電力
4.7 W
【動作環境】
■動作温度
0-50°C
■保管温度
-20-60°C
■湿度
0-80% RH、結露なきこと
【ケース】
■ケース材料
メタル
■重量
0.75 kg ( 1.65 lb )
■サイズ(W×D×H)
210×88×56 mm
【対応ATEN製品】
■対応レシーバー
VE200R、VB552
■対応VanCryst製品
《VGA EDIDエミュレーター》
2A-130G
《VGA EDID保持器》
VC010
■対応ケーブル
《VGAケーブル (オーディオ対応)》
2L-2402A (1.8m)
《カテゴリ5eケーブル》
2L-BU5Exxxシリーズ
