ATEN VE802T HDMIトランスミッター(4K対応POHタイプ)の商品説明
HDMIトランスミッター（4K対応POHタイプ）
VE802Tは、HDBaseT対応製品用のHDMIトランスミッター（4K※1対応POHタイプ）です。
本製品は、POH (Power over HDBaseT) Class B規格に準拠し、POH Class B対応レシーバー※2とカテゴリ6a/7ケーブル１本で接続することで、電源と1系統のHDMI信号を解像度4K※1の場合は最大40m、解像度1080pでは最大70m延長できます。
VE802Tは、RS-232およびIR信号パススルーに対応しているので、リモートユニット(VE802R)からHDMIソースデバイスを操作できる上に、ローカルユニット(VE802T)からHDMIディスプレイデバイスへアクセスすることもできます。
IR信号は双方向に延長することが可能です。
本製品は、ツイストペアケーブルを介して電源を供給できるPower over HDBaseT(POH)機能を搭載しているため、レシーバー側に電源アダプターを別途接続する必要はありません。
さらに、本製品はHDMI(3D、Deep Color、4K解像度※1)およびHDCP※3準拠。
VE802Tは複合商業施設や商業アミューズメント施設等、高品質なHDMI映像を長距離延長する必要がある環境に最適な製品です。
※1 対応する4K解像度は、3,840×2,16030Hz(4:4:4)、3,840×2,16060Hz(4:2:0)、4,096×2,16030Hz(4:4:4)、4,096×2,16060Hz(4:2:0)です。
※2 ATEN製対応HDBaseTレシーバー：VE802R
※3 モニターのHDCPのバージョンに依存します。
■ツイストペアケーブル1本で長距離伝送可能なHDBaseT(Class B）準拠
■HDBaseTアンチジャミング - HDBaseT技術を使用して、高品質ビデオ送信の際の電波干渉を低減
■Power over HDBaseT(POH)対応 - ツイストペアケーブルを介して、電源をトランスミッターからレシーバーまで長距離給電
■EDIDエキスパート機能 - 自動でEDIDを最適化
■解像度（延長距離） - カテゴリ6a/7ケーブル使用時：最大4K※1、1080p(70m)、カテゴリ5e/6ケーブル使用時：最大4K※1 (35m)、1080p (60m)
■HDMI(3D, Deep Color, 4K※1)、HDCP※2、CEC準拠
■双方向性RS-232チャンネル（3pin) - シリアルターミナルやタッチパネルおよびバーコードスキャナー等のシリアルデバイスとの接続が可能
■双方向性IRチャンネル対応(但し、IR通信は一度に付き1方向のみ対応)
■ロック式電源ジャック - 電源アダプターの抜けを防止
■ウォールマウント用ブラケット一体化デザイン
* STPケーブルのご使用を推奨します。
* ソースデバイスとの接続用HDMIケーブルは同梱されていませんので、型番2L-7D02H-1を別途ご購入ください。
※1 対応する4K解像度は、3,840×2,16030Hz(4:4:4)、3,840×2,16060Hz(4:2:0)、4,096×2,16030Hz(4:4:4)、4,096×2,16060Hz(4:2:0)です。
※2 モニターのHDCPのバージョンに依存します。
仕様
主な仕様
【デバイス接続数】
1

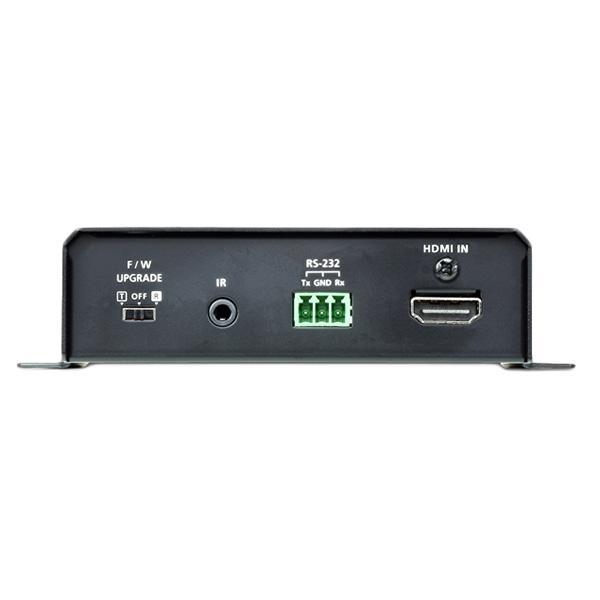

【ビデオ入力】
■インターフェース
HDMIタイプA メス×1
■インピーダンス
100 Ω
■最大距離
ソースデバイスとの最大距離:2 m
【オーディオ】
入力:HDMIタイプA メス×1
【制御】
■RS-232
コネクター: 3極着脱式ターミナルブロック×1
ボーレート:19200(固定)、データビット:8、
ストップビット:1、パリティ:無、フローコントロール:無
■IR
ミニジャック×1
【コネクター】

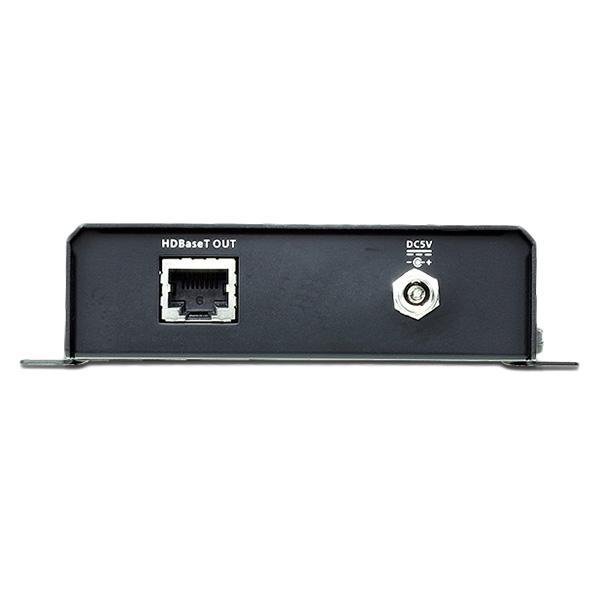

ユニット間:RJ-45×1
【ビデオ】
■解像度/距離
カテゴリ6a/7ケーブル使用時:最大4K※1(40m)、1080p(70m)
カテゴリ5e/6ケーブル使用時:最大4K※1 (35m)、1080p (60m)
■最大データ伝送速度
10.2 Gbps
■最大ピクセルクロック
340 MHz
■規格準拠
HDMI(3D、Deep Color、4K※1)、HDCP※2、CEC
■最大距離
カテゴリ6a/7ケーブル使用時: 最大70m (1080p)、40m(4K※)
カテゴリ5e/6ケーブル使用時: 最大60m (1080p)、35m(4K※)
【LED】
■リンク
オレンジ×1
■電源
グリーン×1
【電源入力】
■電源アダプター
型番:0AD9-0F05-30EGまたは0AD9-0F05-30MG
入力:AC 100-240V 50/60Hz
出力:DC5V 3A
【電源】
■コネクター
ロック式DC電源ジャック×1
■消費電力
3.6 W
【動作環境】
■動作温度
0-50°C
■保管温度
-20-60°C
■湿度
0-80% RH、結露なきこと
【ケース】
■ケース材料
メタル
■重量
0.44 kg ( 0.97 lb )
■サイズ(W×D×H)
145×123×30 mm
【対応ATEN製品】
■対応VanCryst製品
《HDMIケーブル抜け防止ホルダー》
2X-EA12
■対応ケーブル
《HDMIケーブル》
2L-7D02H-1
《カテゴリ6 STPケーブル》
2L-NS06xxxシリーズ
【注意】
※1 対応する4K解像度は、3,840×2,16030Hz(4:4:4)、3,840×2,16060Hz(4:2:0)、4,096×2,16030Hz(4:4:4)、4,096×2,16060Hz(4:2:0)です。
※2 モニターのHDCPのバージョンに依存します。
