ATEN VE801 HDMIツイストペアケーブルエクステンダー(4K対応)の商品説明

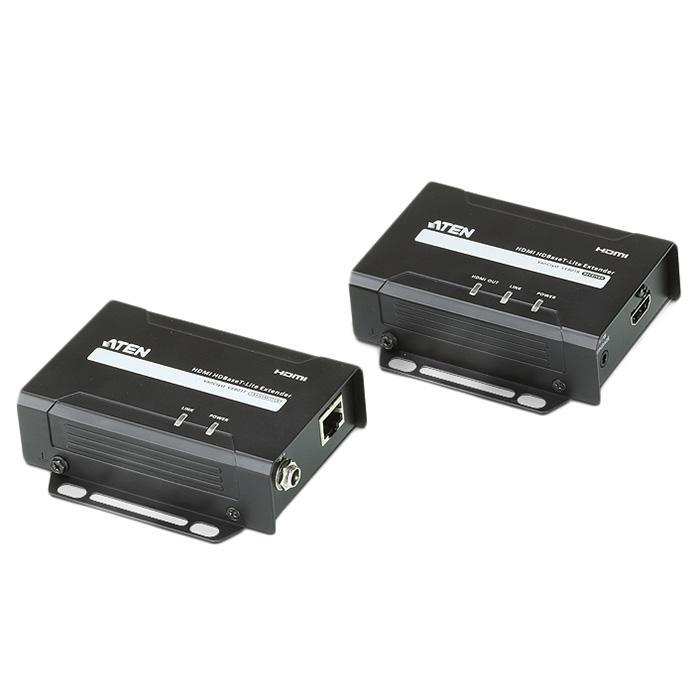

HDMIツイストペアケーブルエクステンダー（4K対応）
VE801は、1系統の4K※1のHDMI信号を1本のカテゴリ6a/7ケーブルで最大40m、解像度1080pでは最大70m延長できるHDMIツイストペアケーブルエクステンダーです。
VE801は、HDMI(3D、Deep Color、4K※1)、HDCP※2、HDBaseT ClassB準拠、さらにDolby Digital 5.1やDTS HD audioにも対応しています。
また、VE801の筐体は非常にコンパクトなので、設置場所を選びません。
設置の際に手元から本製品が誤って滑り落ちないようにするために、本製品のサイドパネルには滑り止め用の溝加工が施されています。
本体のLEDライトもより見やすくなりました。
VE801は複合商業施設や商業アミューズメント施設等、高品質なHDMI映像を長距離延長する必要がある環境に最適な製品です。
※1 対応する4K解像度は、3,840×2,16030Hz(4:4:4)、3,840×2,16060Hz(4:2:0)、4,096×2,16030Hz(4:4:4)、4,096×2,16060Hz(4:2:0)です。
※2 モニターのHDCPのバージョンに依存します。
■ツイストペアケーブル1本で長距離伝送可能なHDBaseT(Class B）準拠
■アンチジャミング - HDBaseT技術を使用して、高品質ビデオ送信の際の電波干渉を低減
■EDIDエキスパート機能 - 自動でEDIDを最適化
■HDMI(3D, Deep Color, 4K※1)、HDCP※2、CEC準拠
■解像度（延長距離） - カテゴリ6a/7ケーブル使用時は最大4K※1（40m)、1080p（70m)、カテゴリ5e/6ケーブル使用時は最大4K※1(35m)、1080p(60m）
■Dolby Digital 5.1chおよびDTS HD Master Audio対応
■映像の出力状態はLEDで確認可能
■ロック式電源ジャック - 電源アダプターの抜けを防止
■ウォールマウント用ブラケット一体化デザイン
* STPケーブルのご使用を推奨します。
* ソースデバイスとの接続用HDMIケーブルは同梱されていませんので、型番2L-7D02H-1を別途ご購入ください。
※1 対応する4K解像度は、3,840×2,16030Hz(4:4:4)、3,840×2,16060Hz(4:2:0)、4,096×2,16030Hz(4:4:4)、4,096×2,16060Hz(4:2:0)です。
※2 モニターのHDCPのバージョンに依存します。
仕様
主な仕様
[VE801R]
【デバイス接続数】
-
【ビデオ入力】
■インターフェース
-
■インピーダンス
-
■最大距離
-
【ビデオ出力】
■インターフェース
HDMIタイプA メス×1
■インピーダンス
100 Ω
■最大距離
ディスプレイとの最大距離:2 m
【オーディオ】
■入力
-
■出力
HDMIタイプA メス×1
【コネクター】
ユニット間:RJ-45×1
【ビデオ】
■解像度/距離
カテゴリ6a/7ケーブル使用時: 4K※1(40m)、
カテゴリ5e/6ケーブル使用時: 4K※1(35m)
■最大データ伝送速度
10.2 Gbps
■最大ピクセルクロック
340 MHz
■規格準拠
HDMI(3D、Deep Color、4K※1)、HDCP※2、CEC
■最大距離
カテゴリ6a/7ケーブル使用時: 70m(1080p)、カテゴリ5e/6ケーブル使用時: 60m(1080p)
【LED】
■ビデオ出力
レッド×1(点灯:HDCP対応、点滅:HDCP非対応)※2
■リンク
レッド×1
■電源
グリーン×1
【電源】
■コネクター
ロック式DC電源ジャック×1
■消費電力
4.23 W
【電源入力】
■電源アダプター
型番:0AD8-0F05-26EGまたは0AD8-0F05-26MG
入力:AC 100-240V 50/60Hz
出力:DC5V 2.6A
【動作環境】
■動作温度
0-50°C
■保管温度
-20-60°C
■湿度
40-85%RH、結露なきこと
【ケース】
■ケース材料
メタル
■重量
0.25 kg ( 0.55 lb )
■サイズ(W×D×H)
125×87×30 mm
【対応ATEN製品】
■対応VanCryst製品
《HDMIケーブル抜け防止ホルダー》
2X-EA12
■対応ケーブル
《HDMIケーブル》
2L-7D02H-1
《カテゴリ6 STPケーブル》
2L-NS06xxxシリーズ
【注意】
※1 対応する4K解像度は、3,840×2,16030Hz(4:4:4)、3,840×2,16060Hz(4:2:0)、4,096×2,16030Hz(4:4:4)、4,096×2,16060Hz(4:2:0)です。
※2 モニターのHDCPのバージョンに依存します。
[VE801T]
【デバイス接続数】
1
【ビデオ入力】
■インターフェース
HDMIタイプA メス×1
■インピーダンス
100 Ω
■最大距離
ソースデバイスとの最大距離:2 m
【ビデオ出力】
■インターフェース
-
■インピーダンス
-
■最大距離
-
【オーディオ】
■入力
HDMIタイプA メス×1
■出力
-
【コネクター】
ユニット間:RJ-45×1
【ビデオ】
■解像度/距離
カテゴリ6a/7ケーブル使用時: 4K※1(40m)、
カテゴリ5e/6ケーブル使用時: 4K※1(35m)
■最大データ伝送速度
10.2 Gbps
■最大ピクセルクロック
340 MHz
■規格準拠
HDMI(3D、Deep Color、4K※1)、HDCP※2、CEC
■最大距離
カテゴリ6a/7ケーブル使用時: 70m(1080p)、カテゴリ5e/6ケーブル使用時: 60m(1080p)
【LED】
■ビデオ出力
-
■リンク
レッド×1
■電源
グリーン×1
【電源】
■コネクター
ロック式DC電源ジャック×1
■消費電力
1.85 W
【電源入力】
■電源アダプター
型番:0AD8-0F05-26EGまたは0AD8-0F05-26MG
入力:AC 100-240V 50/60Hz
出力:DC5V 2.6A
【動作環境】
■動作温度
0-50°C
■保管温度
-20-60°C
■湿度
40-85%RH、結露なきこと
【ケース】
■ケース材料
メタル
■重量
0.24 kg ( 0.53 lb )
■サイズ(W×D×H)
125×87×30 mm
【対応ATEN製品】
■対応VanCryst製品
《HDMIケーブル抜け防止ホルダー》
2X-EA12
■対応ケーブル
《HDMIケーブル》
2L-7D02H-1
《カテゴリ6 STPケーブル》
2L-NS06xxxシリーズ
【注意】
※1 対応する4K解像度は、3,840×2,16030Hz(4:4:4)、3,840×2,16060Hz(4:2:0)、4,096×2,16030Hz(4:4:4)、4,096×2,16060Hz(4:2:0)です。
※2 モニターのHDCPのバージョンに依存します。
