商品説明

ビデオ分配送信器用レシーバー

VE170Rはビデオ分配送信器用のレシーバーです。

本製品はビデオ分配送信器から出力されたアナログA/V信号をツイストペアケーブルを経由して最大300m延長できます。

対応トランスミッター:VS1204T、VS1208T、VE170T

■ビデオ分配送信器用のレシーバー
■ツイストペアケーブルを使用して、信号を最大300mまで延長することが可能
■解像度 - 最大1,920×1,20060Hz(30m)、1,600×1,20060Hz(150m)、1,024×76860Hz(300m)
■オーディオ対応 (モノラル)

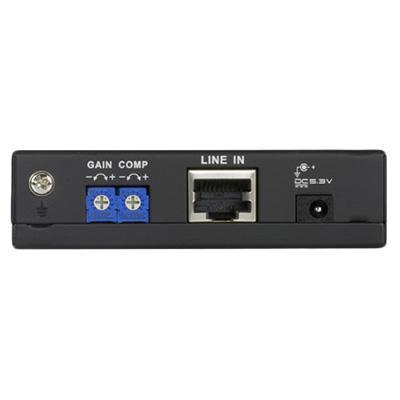

■ゲイン調節/補正の調整が可能
■8KV/15KV ESD保護
■ラックマウント対応
■マウント規格VESA FDMI準拠
※長距離伝送の場合、メーカー Cat5eケーブルのご使用を推奨致します。
※必ずVE170TまたはVS1204T/VS1208Tと併用してください(VE170R単独では使用できません)。

仕様

主な仕様

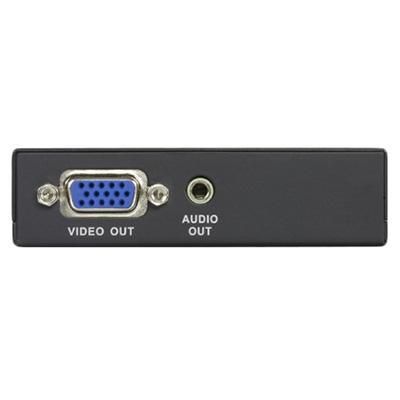

【ビデオ出力】
■インターフェース
 D-Sub15ピン メス×1

■インピーダンス
 75 Ω

■最大距離
 ディスプレイとの最大距離:1.8 m

【オーディオ】
出力:ステレオミニジャック×1

【コネクター
ユニット間:RJ-45×1

【ビデオ】
■解像度/距離
 1,920×1,20060Hz(30m)、
 1,600×1,20060Hz(150m)、
 1,024×76860Hz(300m)

■最大バンド幅
 300 MHz

■最大距離
 300m(1,024×76860Hz)

【スイッチ】
ビデオゲイン調節:調節ツマミ×2

【LED】
電源:グリーン×1

【電源入力】
■電源アダプター
 型番:0AD8-0605-09EGまたは0AD8-0605-09MG
 入力:AC100-240V 50/60Hz
 出力:DC5.3V 0.94A

【電源】
■コネクター
 DC電源ジャック×1

■消費電力
 3.66 W

【動作環境】
■動作温度
 0-50°C

■保管温度
 -20-60°C

■湿度
 0-80% RH、結露なきこと

【ケース】
■ケース材料
 メタル

■重量
 0.24 kg ( 0.53 lb )

■サイズ(W×D×H)
 128×91×23 mm

【対応ATEN製品】
■対応トランスミッター
 VE170T、VS1204T/VS1208T

■対応ケーブル
《カテゴリ5eケーブル》
 2L-BU5Eシリーズ
