商品説明

HDMI分配器用リピーター

VB802は、ATEN製ツイストペアケーブルタイプのHDMI分配器および延長器用のリピーターです。

VS1804T/VS1808T(トランスミッター)とVE800ARまたはVB802(レシーバー)を2本のカテゴリ5eケーブルで接続すると、最大40m(解像度1080p)まで送信距離を延長できます。
また、最大5段階のカスケード接続に対応していますので、距離を更に延長したい場合は、機器の増設で対応が可能です。

■2本のツイストペアケーブルを使用して、HDMI信号を延長
■信号延長距離 - 最大40m (解像度1080p)
■トランスミッターからレシーバーへのマルチメディアコンテンツが素早く効率的に配信可能
■ローカルHDMI出力対応
■HDMIおよびHDCP準拠
■HDMI(3D)
■8段階イコライザーで画質調整が可能
■5段階カスケード接続対応 (最大延長距離200m)
■解像度 - HDMI解像度480p、720p、1080iおよび1080p (1,920×1,080)
※信号の品質はケーブルに依存します。長距離伝送の場合、メーカー Cat5eケーブルのご使用を推奨致します。

仕様

主な仕様

【ビデオ出力】
■インターフェース
 HDMIタイプA メス×1

■インピーダンス
 100 Ω

■最大距離
 ディスプレイとの最大距離:2 m

【オーディオ】

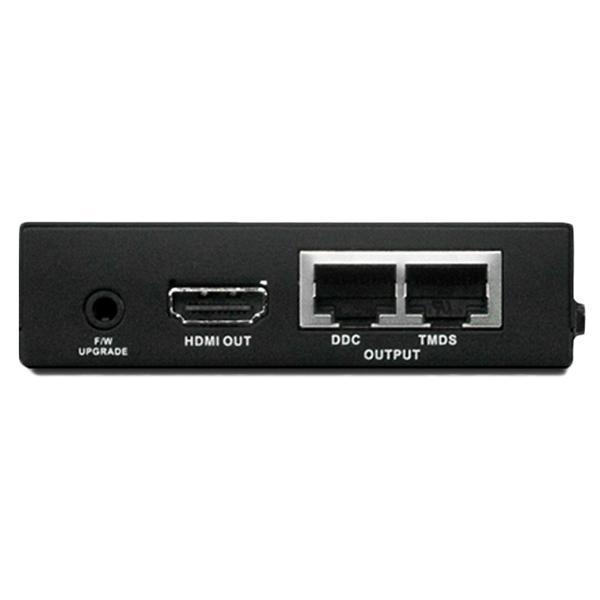

出力:ローカル側:HDMIタイプA メス×1

【コネクター】

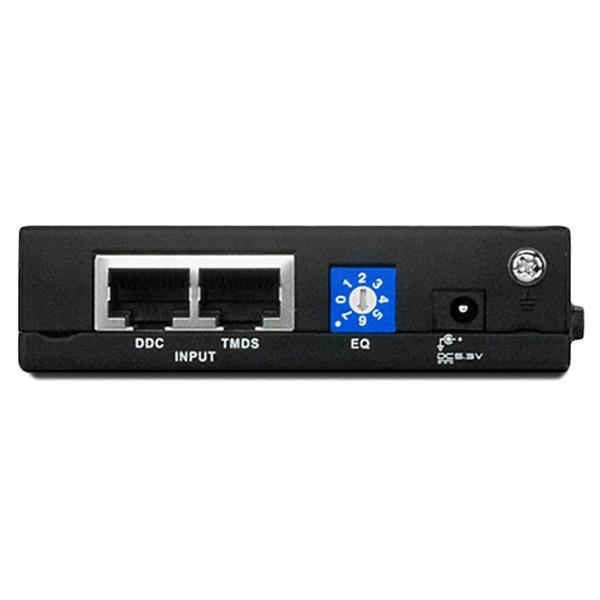

■ユニット間
 RJ-45×2(TMDS×1、DDC×1)

■ファームウェアアップグレード
 ミニジャック×1

【ビデオ】
■解像度/距離
 最大1080p(40m)、1080i(60m)

■最大データ伝送速度
 6.75 Gbps

■最大バンド幅
 225 MHz

■規格準拠
 HDMI(3D、Deep Color)、HDCP

■最大距離
 60m(1080i)
 5段階カスケード接続の場合は、最大200m

【スイッチ】
EQスイッチ:イコライザー調節:ロータリーディップスイッチ×1

【LED】
■ステータス
 ライン入力:グリーン×1
 ライン出力:グリーン×1
 HDMI出力:グリーン×1

■電源
 グリーン×1

【電源入力】
■電源アダプター
 型番:0AD8-0605-24EGまたは0AD8-0605-24MG
 入力:AC100V-240V 50/60Hz
 出力:DC5.3V 2.4A

【電源】
■コネクター
 DC電源ジャック×1

■消費電力
 5.3 W

【動作環境】
■動作温度
 0-50°C

■保管温度
 -20-60°C

■湿度
 0-80% RH、結露なきこと

【ケース】
■ケース材料
 メタル

■重量
 0.25 kg ( 0.55 lb )

■サイズ(W×D×H)
 123×91×23 mm

【対応ATEN製品】
■対応トランスミッター
 VS1804T/VS1808T

■対応レシーバー
 VE800AR、VB802

■対応ケーブル
《HDMIケーブル》
 2L-7D02H-1(2m)

《カテゴリ5eケーブル》
 2L-BU5Exxxシリーズ
